Renga Software объявляет о выпуске нового релиза BIM-системы Renga. Благодаря обновленной функциональности конструкторы и архитекторы смогут управлять параметрами импортируемых в систему 3D-объектов, чтобы максимально воплотить в проекте задуманную идею и создать интерьер мечты.
Главная новинка весеннего релиза BIM-системы Renga - инструмент «Элемент», который позволяет проектировщикам на основе импортируемых в систему 3D-объектов самостоятельно создавать стили элементов, задавать их параметры и размещать на модели здания. Ранее редактировать параметры импортированных объектов было невозможно, они никак не идентифицировались и, следовательно, не учитывались в спецификациях. Теперь с помощью инструмента «Элемент» можно создавать различные стили импортируемых трехмерных объектов (Рисунок 1).

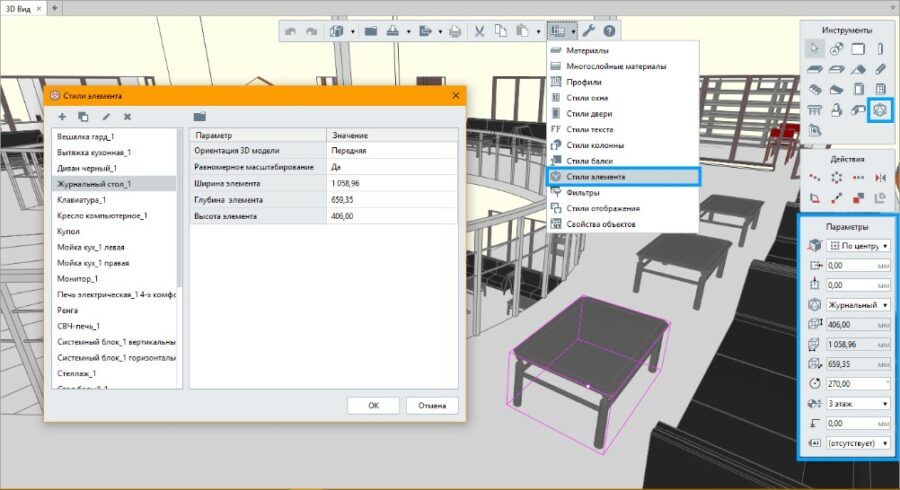

Рисунок 1: «Стили элемента»
Архитектору инструмент будет полезен при расстановке оборудования (лифты, эскалаторы, турникеты и т.д.) и предметов интерьера (Рисунок 2).

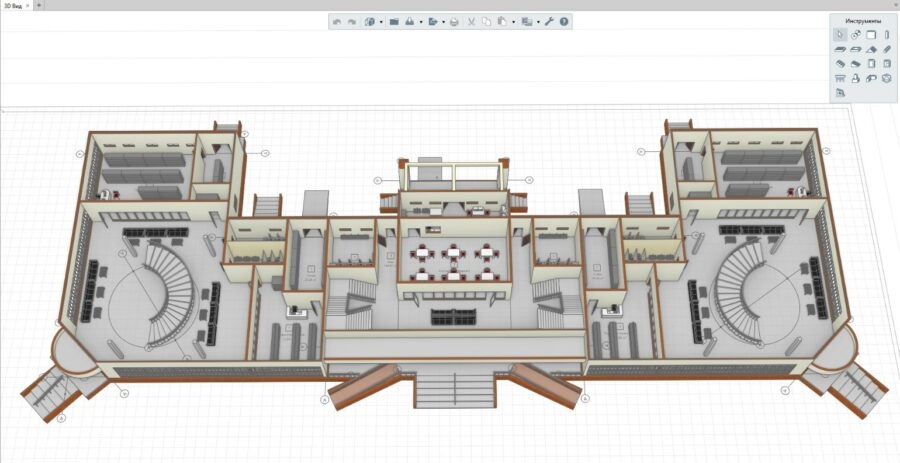

Рисунок 2: «Расстановка мебели при помощи инструмента «Элемент»
Например, пользователю необходимо разместить в интерьере шкаф с габаритами 2200х1250х400мм. Но у него есть шкаф размером 2000х1200х800мм. Импортировав данный объект интерьера в систему Renga, пользователь может создать стиль элемента на основе имеющегося объекта и задать необходимый размер его ширины, глубины и высоты. При пропорциональном масштабировании достаточно указать размер только одного параметра, а два других изменятся автоматически. В случае, если пользователю необходимо изменить размеры объекта непропорционально, он может вручную указать значения габаритов.
Оценят инструмент «Элемент» и конструкторы. Они смогут воспользоваться им для разработки узлов соединений металлоконструкций с применением крепежных изделий (болты, заклепки и т.д.) (Рисунок 3), а затем автоматически получат ведомости монтажных метизов (Рисунок 4).

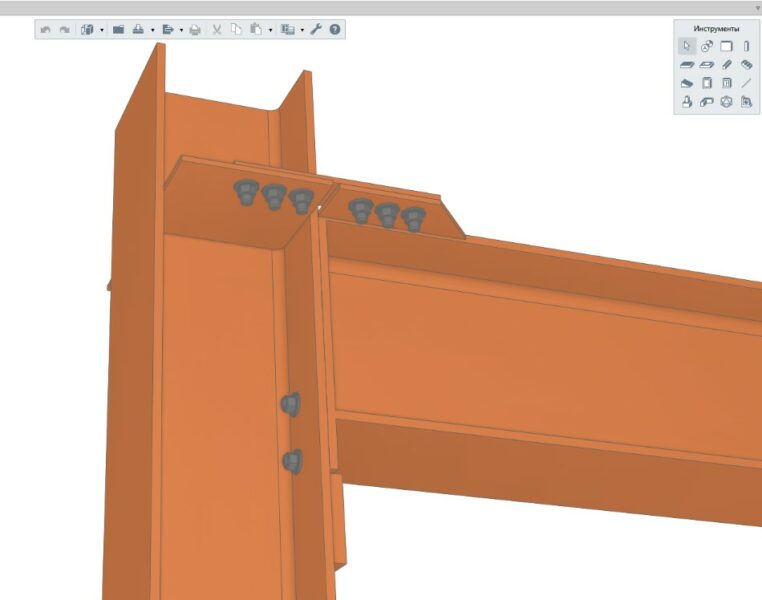

Рисунок 3: «Рамное соединение, выполненное при помощи инструмента «Элемент»

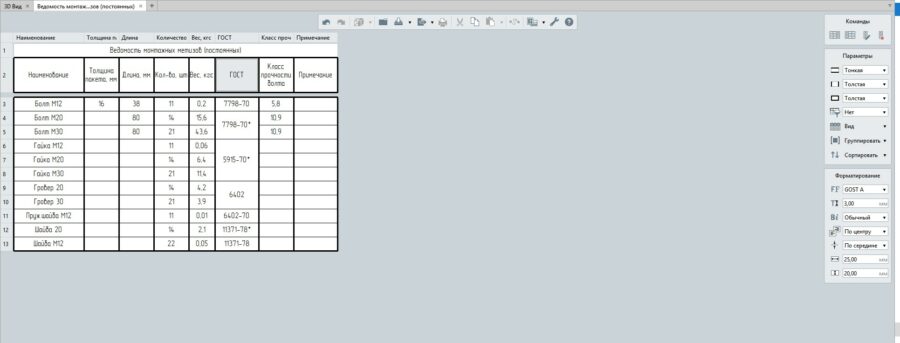

Рисунок 4: «Ведомость монтажных метизов»
Данные обо всех элементах можно выгружать в цифровой вид и создавать спецификации оборудования изделий по форме 1 ГОСТ 21.110-2013 (Спецификация оборудования, изделий и материалов (Рисунок 5).

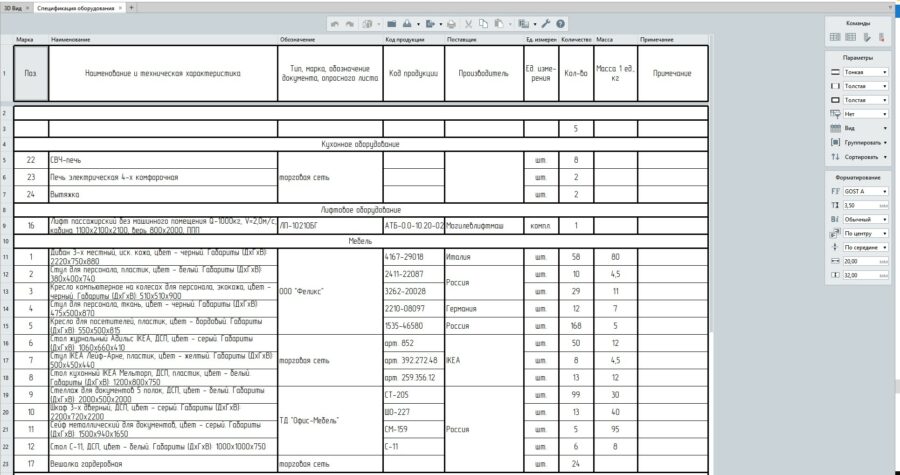

Рисунок 5 «Спецификация оборудования, изделий и материалов по форме 1 ГОСТ 21.110-2013»
Отдельно хотим обратить внимание на пользу инструмента «Элемент» для проектировщиков-технологов промышленной, медицинской, сельскохозяйственной и других отраслей, в которых не требуется обвязка технологического трубопровода. Возможность осуществлять расстановку технологического оборудования и получать документацию марки ТХ (Технологические решения) позволит им использовать BIM-систему Renga в решении своих профессиональных задач (рисунок 6).

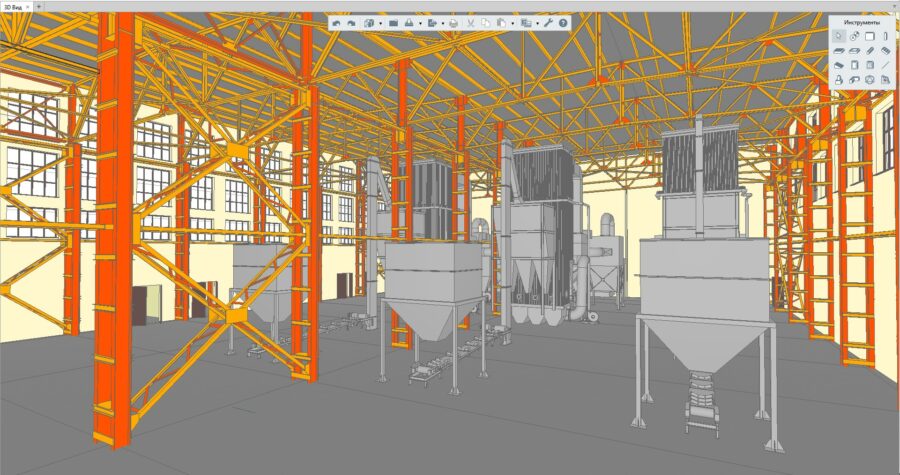

Рисунок 6: «Расстановка технологического оборудования в Renga»
Для расширения возможностей пользователя по созданию стилей элементов мы увеличили список форматов трехмерных объектов, которые можно импортировать в Renga Architecture и Renga Structure. Помимо объектов с расширением .c3d, .obj, .dae, .stl, .ifc, .3ds, проектировщик теперь сможет импортировать элементы из форматов STEP, IGES, Parasolid, ACIS. Напомним, что Renga позволяет не только отобразить твердотельный импортируемый объект на 3D-модели здания, но и автоматически получить корректные проекции элементов на планах и разрезах.
Для более комфортной работы пользователей в системе, мы добавили несколько новых возможностей в инструмент «Спецификация». В предыдущих релизах проектировщику для создания столбцов спецификации приходилось каждый раз нажимать кнопку «Добавить графу». В новом релизе появилась возможность при вызове команды выбрать сразу несколько параметров и типов объектов и одновременно добавить их в спецификацию. Это существенно сокращает рутинную работу и позволяет быстрее создавать спецификации с цифровыми данными 3D-модели. Ну а для того, чтобы получаемые в Renga ведомости и спецификации стали еще более удобными в работе, мы добавили функцию «Объединять ячейки с одинаковыми значениями» (Рисунок 7).

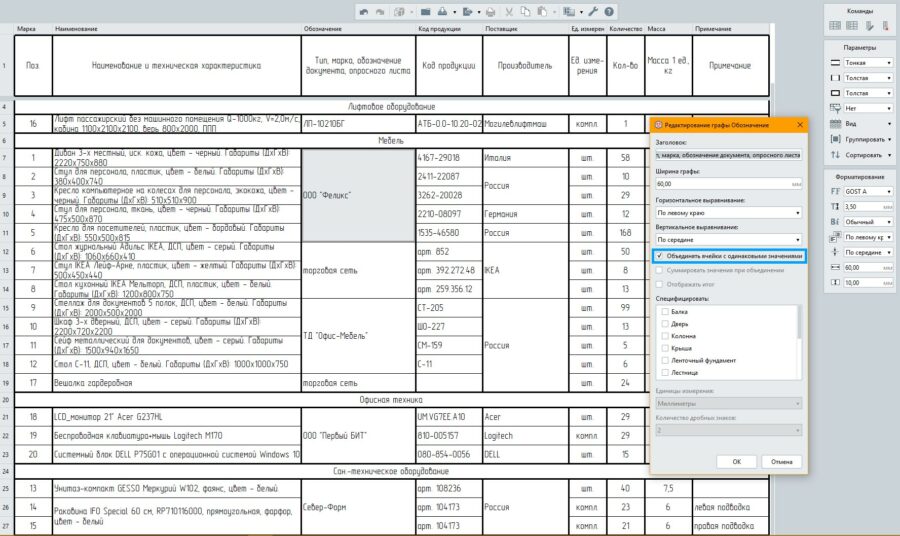

Рисунок 7: «Новая функция в спецификации «Объединять ячейки с одинаковыми значениями».
Развивая функционал программы, мы не забываем и про увеличение её производительности. В новом релизе Renga у пользователей появилась возможность самостоятельно регулировать производительность системы посредством новой функции «Отображать эскизы вместо значков». (Рисунок 8). Если отключить данную опцию, вместо эскизов будут отображаться условные обозначения чертежей, планов, фасадов и т.д. При таком изображении видов компьютер пользователя не будет тратить ресурсы видеокарты на детальную прорисовку миниатюр. При работе на маломощных компьютерах данная функция позволит сократить время на первоначальное открытие вкладки «Обозреватель проекта».

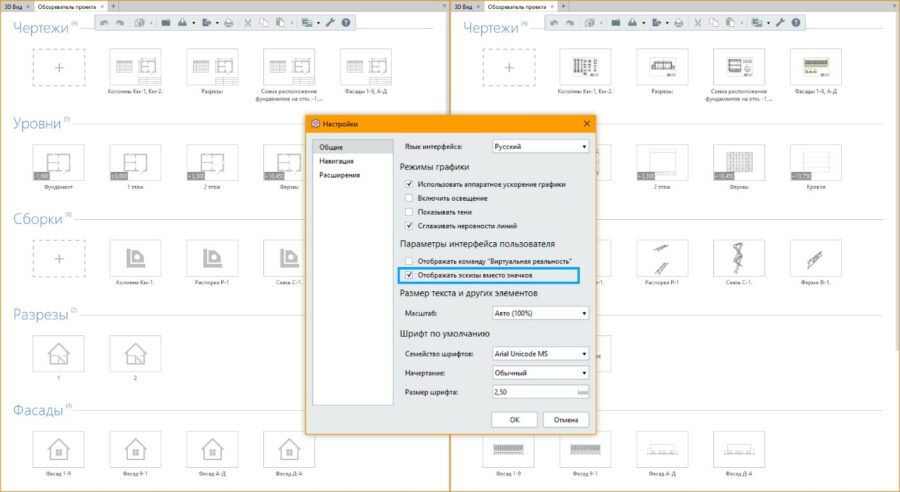

Рисунок 8 «Новая функция «Отображать эскизы вместо значков»
В прошлом релизе программы появился инструмент «Сборка», который позволяет создавать различные составные трехмерные объекты и добавлять их в модель здания. В этом релизе мы усовершенствовали данный функционал и теперь работать со сборками в Renga стало быстрее и комфортнее. Для удобства позиционирования на 3D-модели здания появилась возможность управлять расположением сборки относительно оси (Рисунок 9).

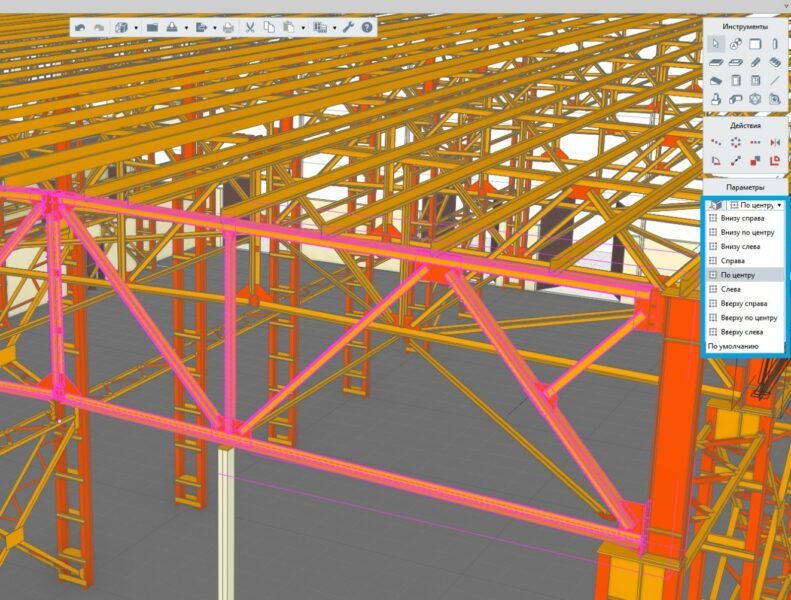

Рисунок 9 «Позиционирование сборки относительно оси»
Мы продолжаем расширять возможности проектировщиков при работе с окнами в Renga. В новом релизе появилась возможность управлять изображением Окна на чертежах планов и фасадов зданий и сооружений. В стилях отображения окна появился новый уровень детализации «Детально» (Рисунок 10).

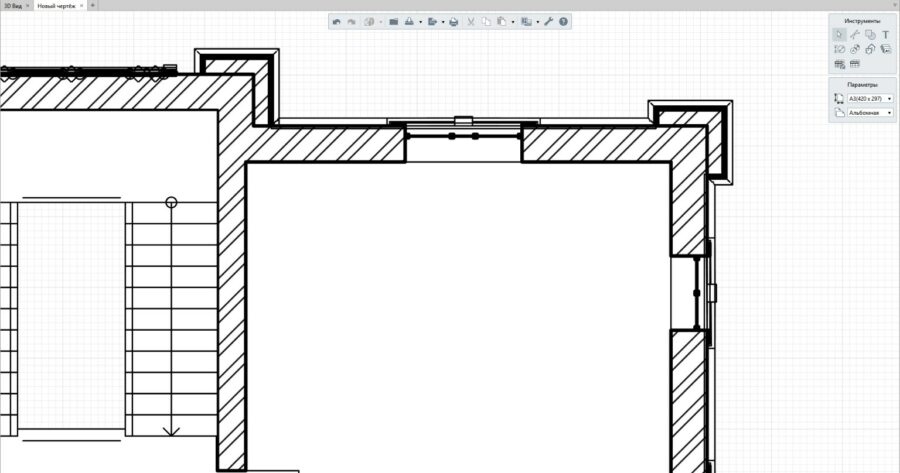

Рисунок 10 «Детальное отображение окна на чертеже
Данное нововведение позволит архитектору оформлять в программе Renga детальные эскизы конструкций окон, выносить узлы оконных блоков на чертеж или управлять отображением отливов и подоконников на чертеже фасада проектируемого здания. А для того, чтобы проектировщику было удобнее прорабатывать оконные, дверные блоки или другие элементы 3D-модели здания, мы усовершенствовали инструмент «Фильтр». В диалоговом окне фильтра в графе «Значение» появилось меню с подсказками (Рисунок 11). Пользователь может выбрать нужный показатель из выпадающего списка. Теперь проектировщику не нужно запоминать точное название стилей объектов или вспоминать марку того или иного окна. Программа сама подскажет свойства и параметры нужного элемента.
Скачайте пробную или некоммерческую версии Renga на нашем сайте и оцените какой она стала технологичной! А тех, кто хочет более глубоко погрузиться в «свежеиспеченный» функционал, приглашаем на наш вебинар «Новые инструменты в Renga. Для архитектора. Для конструктора. Для технолога».
