Механические передачи — это устройства, предназначенные для передачи движения и крутящего момента от одного элемента механизма к другому с изменением или без изменения параметров движения (скорости, направления, усилия). Они являются неотъемлемой частью большинства машин и агрегатов, обеспечивая синхронную и эффективную работу узлов.
В качестве источника механической энергии в большинстве случаев в технологическом оборудовании и инструментах применяется электродвигатель (реже различные ДВС, дизельные или бензиновые). При этом механическую энергию в виде крутящего момента необходимо доставить до рабочего органа и этот крутящий момент должен иметь наиболее оптимальное значение. Обеспечить данное требование позволяет использование различных передач. На нашем сайте вы имеете возможность скачать чертежи всех основных типов механических передач, которые позволяют обеспечить требуемые параметры по частоте вращения и его направлению. Мы предлагаем вам скачать чертежи коробок скоростей, вариаторов, муфт, фрикционов, дисков сцепления, карданных валов, винтовых пар, ременных, цепных, винтовых и зубчатых передач и других видов оборудования.
По способу передачи движения почти все типы передач передают её с вала на вал. Например, в легковом переднеприводном автомобиле двигатель принимает энергию на коленчатый вал, и дальше через коробку передач на приводы колес. Это очень примитивный пример, но даже в нем много сложных технологических соединений. Если мы рассмотрим грузовой автомобиль сразу добавится карданная передача, бортовая передача, дифференциалы и др. Даже в простой электрической косилке для травы используется много типов передач, вал и зубчатый редуктор.
Проектирование механических передач — это сложный процесс, который начинается с технического задания, определение назначения изделия и технических требований к нему. Имея на руках эскизный проект уже, можно сделать предварительный кинематический расчёт и утвердить идею. Имея готовые чертежи узлов и механизмов передач, опираясь на чужой опыт это будет сделать гораздо легче. Механические передачи классифицируются по способу взаимодействия звеньев, типу передаваемого движения, конструкции и применению:
По типу зацепления:
• Зубчатые передачи (цилиндрические, конические, червячные, планетарные)

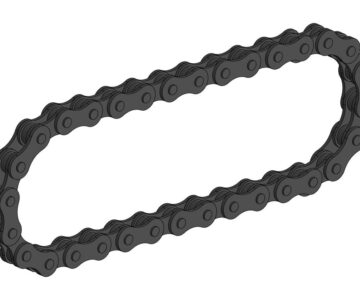

• Цепные передачи (приводные, грузовые, зубчатые)
• Ремённые передачи (плоскоременные, клиноременные, зубчатые)
• Фрикционные передачи (сухого и мокрого трения)
• Гибкие передачи (тросовые, канатные)
По виду передаваемого движения:
• Передачи вращательного движения
• Передачи поступательного движения
• Передачи с преобразованием движения
В разделе представлены: 2D-чертежи передач с параметрами зацепления, модулем, передаточным числом, Модели зубчатых, ремённых и цепных передач в сборе, Проекты с кинематическим анализом и расчётами прочности, 3D-модели для проектирования механизмов в CAD-средах.
