Быстроходный вал-шестерня/колесо редуктора РМ-400. Устанавливается на производстве.

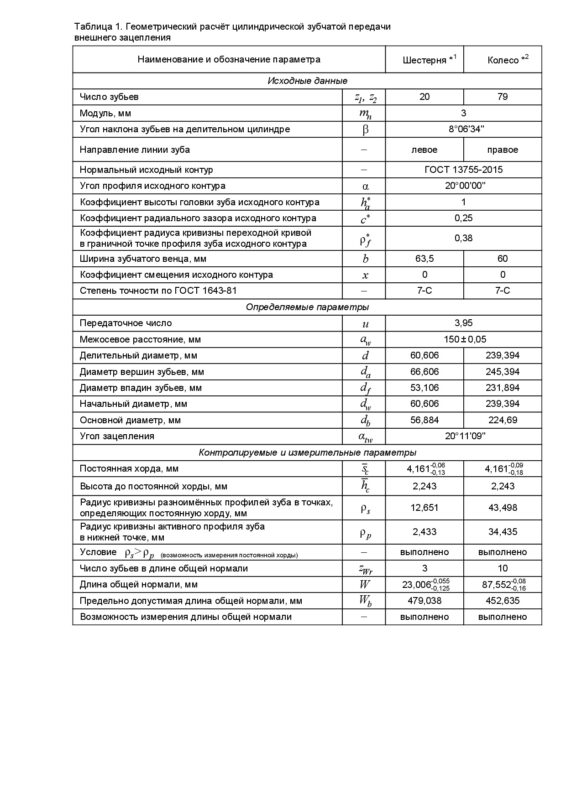

Число зубьев - 20/79 Передаточное число - 3,95 Модуль, мм - 3 Ширина зубчатого венца, мм - 63.5/60 Угол наклона зубьев на делительном цилиндре,β - 8°06'34" Направление линии зуба - левое/правое Угол профиля исходного контура, α - 20°00'00" Коэффициент высоты головки зуба исходного контура, ha - 1 Коэффициент радиального зазора исходного контура, c - 0,25 Коэффициент радиуса кривизны переходной кривой в граничной точке профиля зуба исходного контура - 0,38 Коэффициент смещения исходного контура - 0
