Трансформатор — это статическое электромагнитное устройство, преобразующее напряжение и ток в цепях переменного тока при неизменной частоте. Принцип его работы основан на законе электромагнитной индукции: при изменении магнитного потока в первичной обмотке во вторичной индуцируется электродвижущая сила, позволяющая передавать энергию без механической связи между цепями.

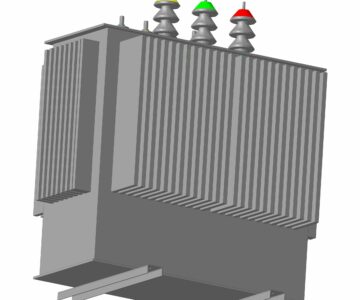

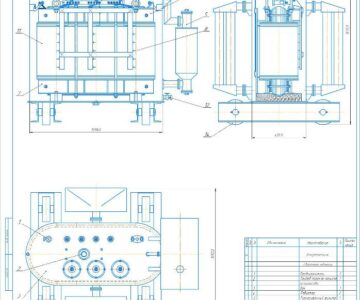

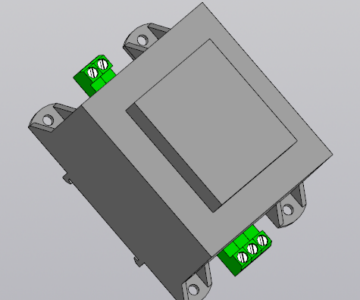

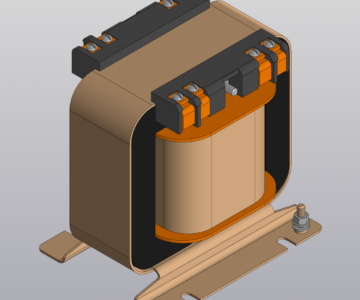

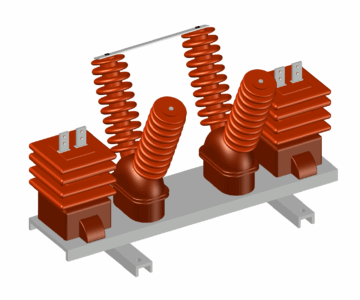

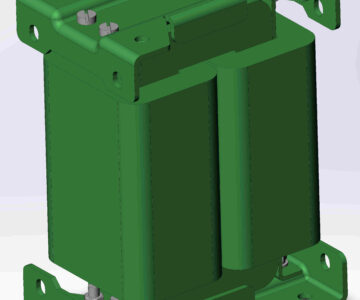

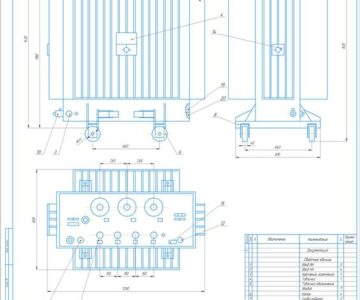

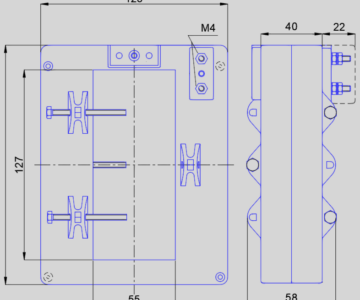

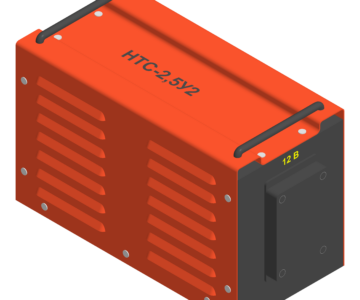

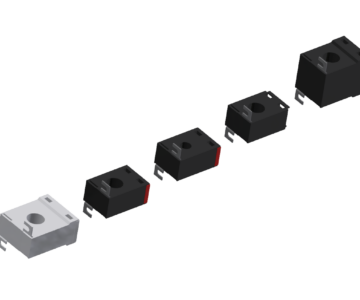

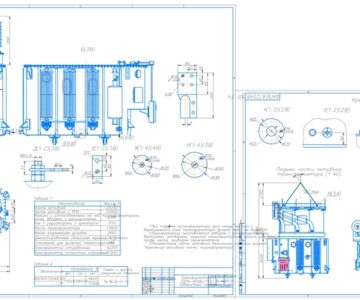

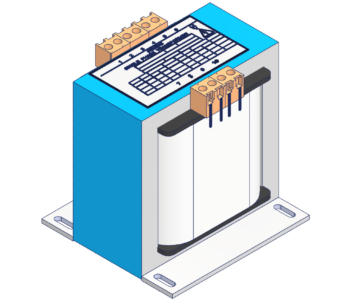

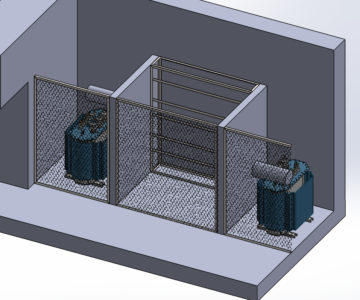

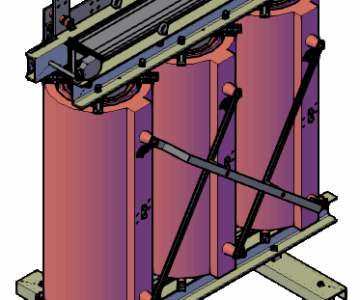

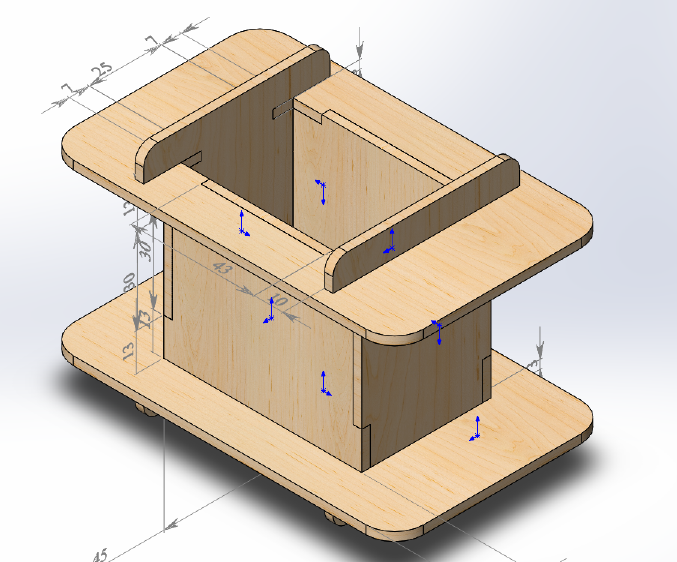

Раздел содержит чертежи, 3D-модели и техническую документацию на трансформаторы различных типов и исполнений. Файлы представлены в форматах, пригодных для использования в инженерных САПР-системах: SolidWorks, Autodesk Inventor, AutoCAD, Siemens NX, Компас 3D и др.
Виды трансформаторов:
• Силовые трансформаторы (однофазные и трёхфазные)
— мощностью от нескольких десятков кВА до сотен МВА, используются в энергетике для преобразования уровней напряжения в магистральных и распределительных сетях (6, 10, 35, 110, 220, 330, 500 и 750 кВ).
• Распределительные трансформаторы
— маломощные (обычно до 2500 кВА), предназначенные для установки в жилых, административных и производственных зонах. Отличаются высокой надёжностью и простотой в обслуживании.
• Автотрансформаторы
— применяются для понижения или повышения напряжения в пределах одной системы, экономичны при небольшом коэффициенте трансформации.

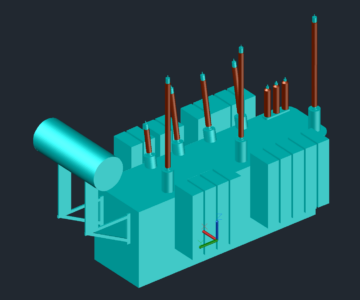

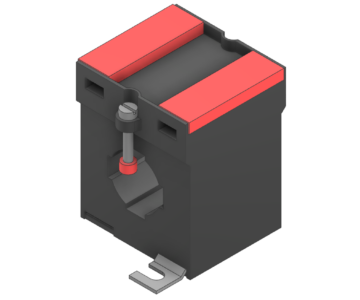

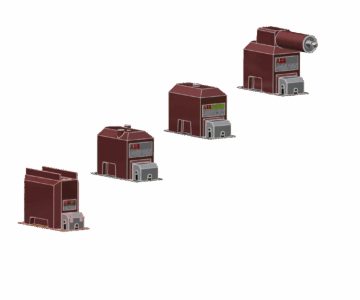

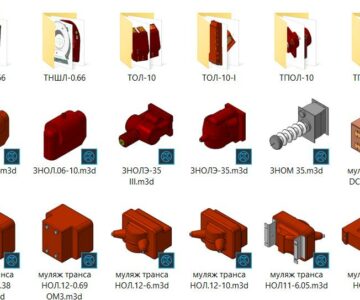

• Измерительные трансформаторы (тока и напряжения)
— используются в системах релейной защиты, автоматики и учёта. Обеспечивают точную трансформацию сигнала с гальванической изоляцией.
• Сварочные трансформаторы
— специализированные трансформаторы с низким вторичным напряжением и высоким током, рассчитанные на кратковременные режимы работы.
• Импульсные и высокочастотные трансформаторы

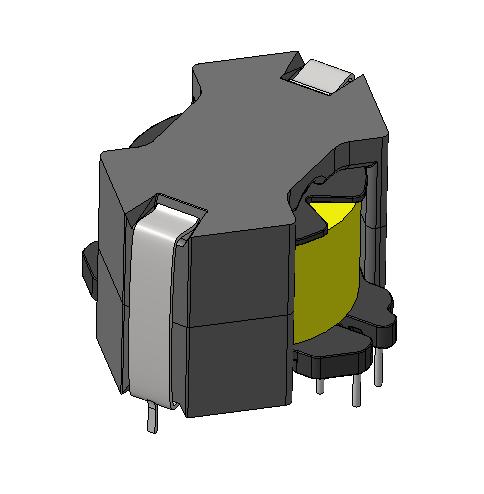

— применяются в импульсных источниках питания, радиотехнике, электроприводах, преобразователях.
• Сухие (ТРС) и маслонаполненные (ТМ) исполнения
— в зависимости от требований к пожарной безопасности, условиям размещения и способу охлаждения.
Условия эксплуатации и исполнения
Модели включают исполнение по климатическим условиям согласно ГОСТ 15150:
• У (умеренный климат), ХЛ (холодный), ТВ (тропический), ОМ (морской).
• Возможны исполнения в защитных кожухах, в бетонных оболочках (КТП), с антивандальной защитой, взрывозащищённые и герметичные.
Охлаждение представлено следующими системами:
• Естественное (AN, ONAN),
• Принудительное (AF, ONAF),
• Водяное (OW),
• Комбинированное (OFWF и др.).
Международные стандарты
В каталоге представлены трансформаторы, соответствующие разным нормативам:
• IEC 60076 — международный стандарт трансформаторов общего назначения;
• ГОСТ 11677, ГОСТ Р 52719, ГОСТ 3484.1 — российские стандарты на силовые и измерительные трансформаторы;
• ANSI/IEEE C57 — американские стандарты для силовых и распределительных трансформаторов;
• DIN, BS, VDE — модели с европейскими стандартами применимости.
Историческая справка
Первичные прототипы трансформаторов появились в 1870–1880-х годах, однако полноценное промышленное применение они получили после внедрения систем переменного тока. В 1885 году русские инженеры П. Н. Яблочков и М. О. Доливо-Добровольский внесли вклад в развитие многофазных систем и трансформаторной техники. Сегодня трансформаторы — ключевой элемент всех энергетических систем, от бытовых устройств до высоковольтных линий электропередачи.
Модели из раздела могут использоваться для создания проектной документации (в том числе по BIM-стандартам), интеграции в SCADA-системы и цифровые подстанции, могут использовать так же в учебных целях.
