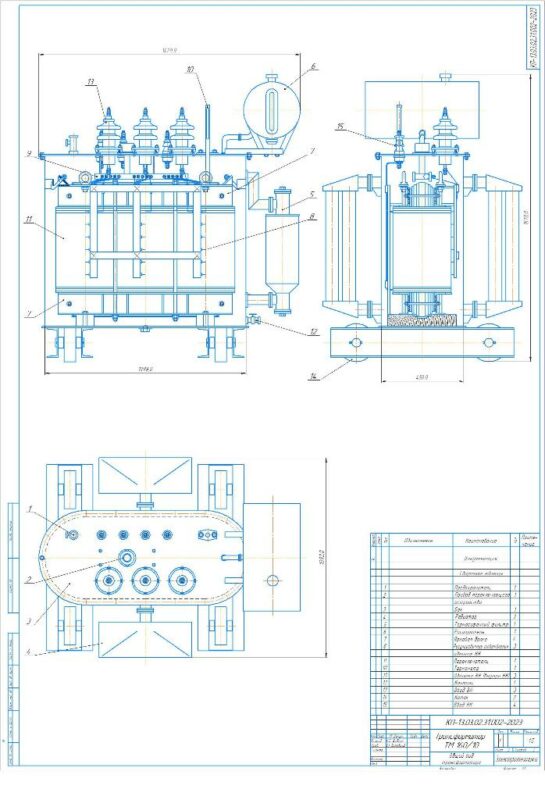

СФУ, электроэнергетика, Курсовая работа на тему: Проектирование силового трансформатора ТМ 160/10,
2023
Выполнить расчет и конструктивную разработку трансформатора со следующими данными:
1 Тип трансформатора ТМ 160/10
2 Число фаз 3
3 Частота 50 Гц
4 Номинальная мощность 160 кВ·А
5 Номинальное напряжение обмотки ВН 10000 В
6 Номинальное напряжение обмотки НН 690 В
7 Схемы и группа соединения обмоток Д/Ун -11
8 Система охлаждения - естественное масляное.
9 Режим работы - длительная нагрузка.
10 Установка наружная
Параметры трансформатора
1 Напряжение короткого замыкания 4,5 %
2 Потери короткого замыкания 2650 Вт
3 Ток холостого хода 2,4 %
4 Потери холостого хода 510 Вт
Спроектированный трансформатор должен соответствовать требованиям государственных стандартов: ГОСТ 11677-85; ГОСТ 12022-76; ГОСТ 11920-85.
Дополнительные условия
1 Сталь электротехническая марки 3404
2 Обмотка из алюминиевого провода
Содержание
ВВЕДЕНИЕ 4
1 Расчет основных электрических величин трансформатора 5
2. Расчет основных размеров трансформатора 6
2.1 Выбор материала и конструкции магнитной системы 6
2.2 Выбор материала и конструкции обмоток 7
2.3 Определение размеров главной изоляции обмоток 7
2.4 Определение диаметра стержня и высоты обмоток 8
3 Расчет обмоток НН и ВН 9
3.1 Расчет обмоток НН 10
3.1.1 Расчет двухслойной цилиндрической обмотки из провода прямоугольного сечения 10
3.2 Расчет обмоток ВН 12
3.2.1 Расчет многослойной цилиндрической обмотки из провода круглого сечения 13
4 Определение параметров короткого замыкания 14
4.1 Определение потерь короткого замыкания 14
4.2 Расчет напряжения короткого замыкания 16
4.3 Определение механических сил в обмотках и нагрева обмоток при коротком замыкании 18
5 Расчет магнитной системы трансформатора 20
5.1 Определение размеров и массы магнитной системы 20
5.2 Определение потерь холостого хода трансформатора 22
5.3 Определение тока холостого хода трансформатора 22
6 Тепловой расчет трансформатора 24
6.1 Тепловой расчет обмоток 24
6.2 Тепловой расчет бака трансформатора 25
6.2.1 Бак с навесными радиаторами 28
6.3 Расчет превышений температуры обмоток и масла 29
Список использованных источников 30
