Расчет силового трехфазного трансформатора ТМ-6300

Уральский государственный университет путей сообщения
Кафедра электрические машины
Курсовой проект по дисциплине "Электрические машины"
На тему: "Расчет трехфазного силового масляного трансформатора"
Екатеринбург 2017г

Необходимо спроектировать трехфазный силовой масляный двухобмо-точный трансформатор с параметрами, удовлетворяющими ГОСТ 11677- 85 и ГОСТ 11920- 73, которые должны быть получены с заданной точностью.
В задании на курсовой проект двухобмоточного трансформатора указаны следующие данные.
1. Полная мощность трансформатора S=6300, кВА;
2. Номинальное линейное напряжение обмотки низкого напряжения U1л=10500,В;
3. Номинальное линейное напряжение обмотки высокого напряжения
U2Л=35000,В;
4. Потери короткого замыкания PK=46500, Вт;
5. Потери холостого хода P0=7600, Вт;
6. Напряжение короткого замыканияUK=7,5 %;
7. Ток холостого хода I0=0,8 %;
8. Схема и группа соединения обмоток «У/Д» (числитель — схема об-мотки ВН. Знаменатель — схема обмотки НН);
9. материал обмоток – алюминий;
10. Частота 50 Гц.

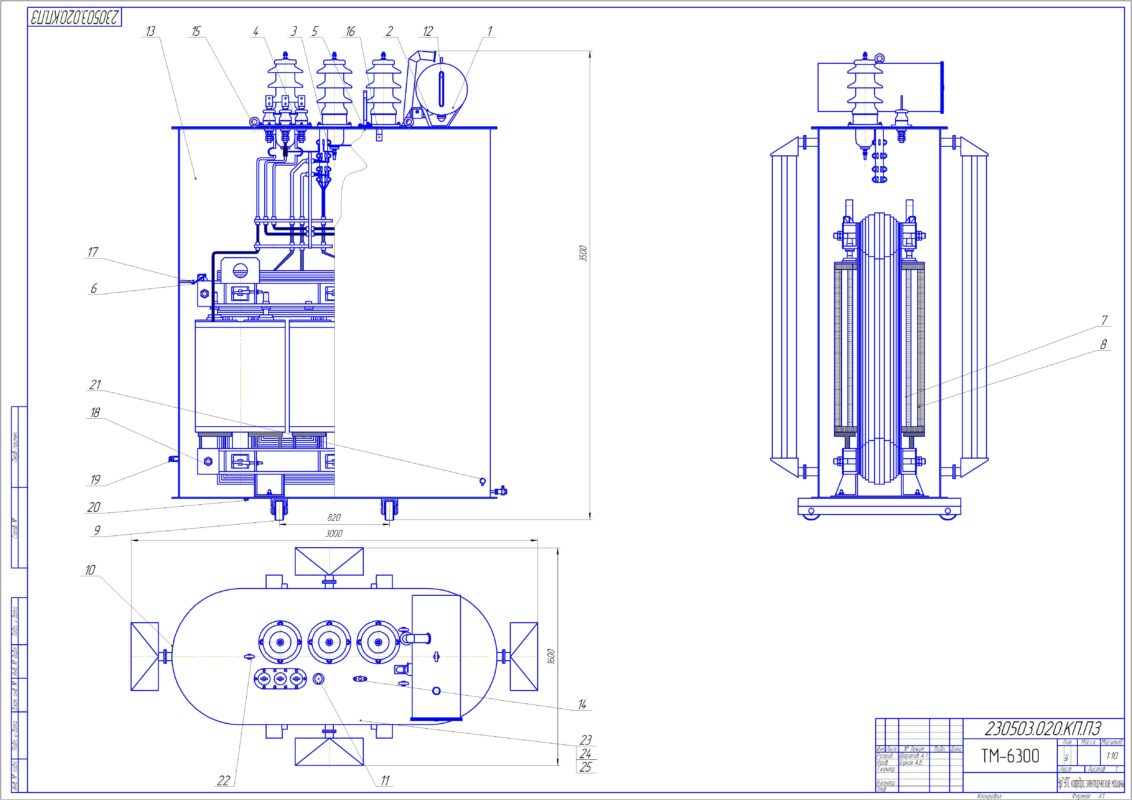

Графическая часть содержит чертеж Трансформатора типа ТМ-6300

Введение……………………………………………………………………….2
Задание на курсовой проект……………………………………………….… 4
1. Расчет основных электрических величин трансформатора…………….. 5
2. Определение основных размеров трансформатор………………………. 7
3. Выбор конструкции обмоток трансформатора……………………….…12
4. Расчет обмотки низкого напряжения………………………………….....13
5. Расчет обмотки высокого напряжения……………………………….…. 17
6. Определение потерь короткого замыкания……………………………... 22
7. Определение напряжения короткого замыкания……………………….. 25
8. Определение механических сил в обмотках………………………….… 26
9. Расчет магнитной системы трансформатора……………………………. 31
9.1 Определение размеров магнитной системы………………………….... 31
9.2 Расчет массы магнитной системы…………………………………….... 35
10. Потери холостого хода трансформатора…………………………..... …37
11. Ток холостого хода…………………………………………………........ 41
Список литературы…………..…………………………………………….... 43

Состав: Пояснительная записка(расчет силового масляного трехфазного трансформатора), Чертеж трансформатора ТМ-6300, Спецификация Язык документа

Софт: КОМПАС-3D V16
