Шлифовальные станки

чертежи шлифовальных фрезерных
Шлифовальные станки применяются для обработки поверхностей детали из металла, керамики, дерева и др. в процессе придания требуемой шероховатости. Они помогают придать поверхности гладкий вид, отшлифовать детали от неровностей, обработать сложные профильные материалы. Эти станки выполняют высокоточные операции на высокой скорости абразивным инструментом, поэтому слои неровностей на металлических поверхностях удаляются гораздо быстрее и обеспечивается высока я точность от 0,02 до 1,3 микрон. Незаменимы при работе с хрупкими материалами.
Станки делятся на виды в зависимости от материала, который нужно обрабатывать, в зависимости от формы обрабатываемой заготовки. Вообще шлифовальные станки бывают: круглошлифовальные, вутришлифовальные, плоскошлифовальные, бесцентрошлифовальные, вальцешлифовальные, заточные, шлифовально-притирочные, полировальные, хонинговальные. Для деревообработки конструкции станков бывают для плоской поверхности и для круглых изделий. Плоскую поверхность обрабатывают барабанные станки и дисковые шлифовальные. В барабанных станках предусмотрена автоматическая подача на обработку, а высоту барабана можно установить самостоятельно. Дисковый вариант обрабатывает детали абразивным кругом. Для обработки круглой поверхности используют: комбинированный вариант, кромкошлифовальный станок и осциляционный. Благодаря выгнутой поверхности станок осуществляет шлифование внутри круглого элемента.

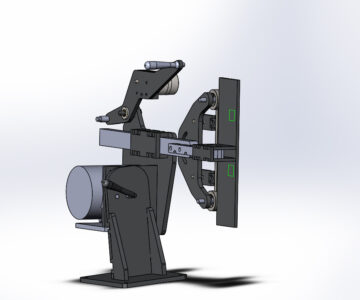

На нашем сайте Вы сможете найти чертежи популярных схем шлифовальных станков и приспособлений: самодельное точило, гриндер, механизм поперечных подач станка.
