Гриндер в Inventor 2024

100

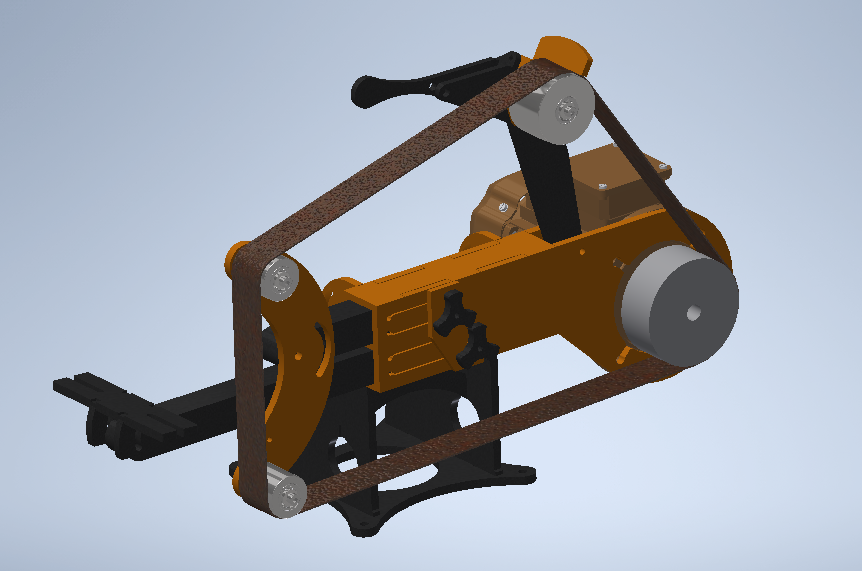

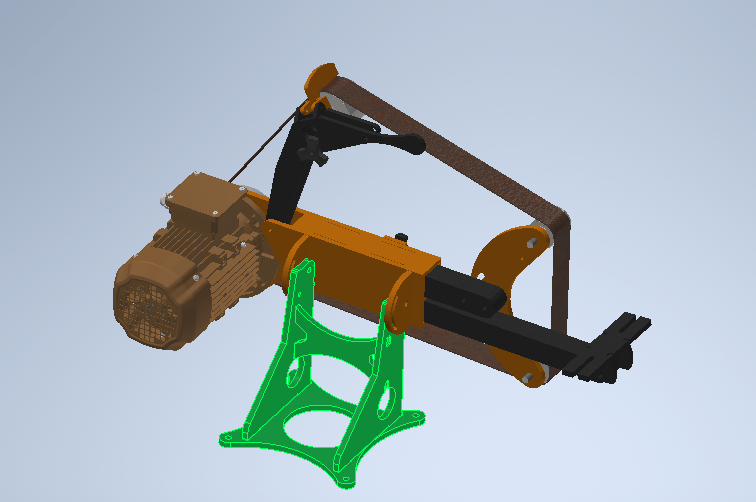

Работа сделана в Autodesk Inventor 2024. Имеются эскизы на лазер и токарку
Преобразована в формат .STP. Ширина ленты 50 мм

3D Модели Гриндер малый. Метало обработка

Еще чертежи и проекты по этой теме:

Гриндер для домашней мастерской

Комментариев пока нет

Чтобы оставить комментарий, необходимо войти

Войти с помощью:

Автор

EverGrand

Дата

20.08.2024

Язык

Русский

Состав

3D Сборка, эскизы

Софт

Inventor 2024 Как открыть?

Содержимое архива

Frame
- Деталь5.ipt
- Кронштейн поворота.ipt
- Основа.ipt
- Основа2.ipt
- Ребро.ipt
- OldVersions
  - Деталь5.0003.ipt
  - Кронштейн поворота.0007.ipt
  - Основа.0002.ipt
  - Основа2.0007.ipt
Токарка
- Ось ролика 2шт.dwg
- Ось ролика 2шт.pdf
- ролик D50H50-201.dwg
- ролики.pdf
- OldVersions
  - Ось ролика 2шт.0005.dwg
На лазер
- Барашик S10 - 3 шт.dwg
- Деталь18 S10 - 2 шт.dwg
- Деталь3 S8 - 2 шт.dwg
- Деталь4 S10 - 1 шт.dwg
- Деталь5 S8-1 шт.dwg
- Деталь7 S8 - 2 шт.dwg
- Деталь8 S8 - 1 шт.dwg
- Деталь9 - S8 - 1 шт.dwg
- Крепеж стола S10 - 1 шт.dwg
- Кронштейн поворота S10 -2 шт.dwg
- Натяжитель_1 S8 - 1 шт.dwg
- Натяжитель_2 S8 - 1 шт.dwg
- Основа S10 - 1 шт.dwg
- Основа2 S10 - 1 шт.dwg
- Основание S10 - 1 шт.dwg
- Ребро S10 - 1 шт.dwg
- Ребро S8 - 3 шт.dwg
- Стойка_Боковина 10mm - 2 шт.dwg
Натяжитель
- Деталь3.ipt
- Деталь7.ipt
- Деталь8.ipt
- Деталь9.ipt
- Натяжитель.iam
- Натяжитель_1.ipt
- Натяжитель_2.ipt
- OldVersions
  - Деталь3.0001.ipt
  - Деталь5.0001.ipt
  - Деталь7.0001.ipt
  - Деталь8.0007.ipt
  - Деталь9.0001.ipt
  - Натяжитель.0024.iam
  - Натяжитель_1.0006.ipt
  - Натяжитель_2.0008.ipt
Стойка
- Стойка.iam
- Стойка_Боковина 10mm - 2 шт.ipt
- Стойка_Основание 10mm - 1 шт.ipt
- Стойка_Ребро 10mm - 1 шт.ipt
- OldVersions
  - Боковина.0007.ipt
  - Основание.0002.ipt
  - Ребро.0002.ipt
  - Стойка.0007.iam
  - Стойка_Боковина 10mm - 2 шт.0008.ipt
CNS 1490 - 65 x 65 x 8 - 200.ipt
Grinder.iam
Grinder.stp
Motor.ipt
Барашик.ipt
Деталь18.ipt
Деталь4.ipt
Крепеж стола.ipt
Крепеж стола_old.ipt
Лента.ipt
Ось ролика 2шт.ipt
приводнной ролик.ipt
Прижимная шайба подшипника.ipt
ремень.ipt
Ригель 40х40х375.ipt
Ригель стола 40х40х500.ipt
ролик D50H54-201.ipt
ролик D80H54 - 201.ipt
