Установка шлифовки валов

0
0
19
0
0
150

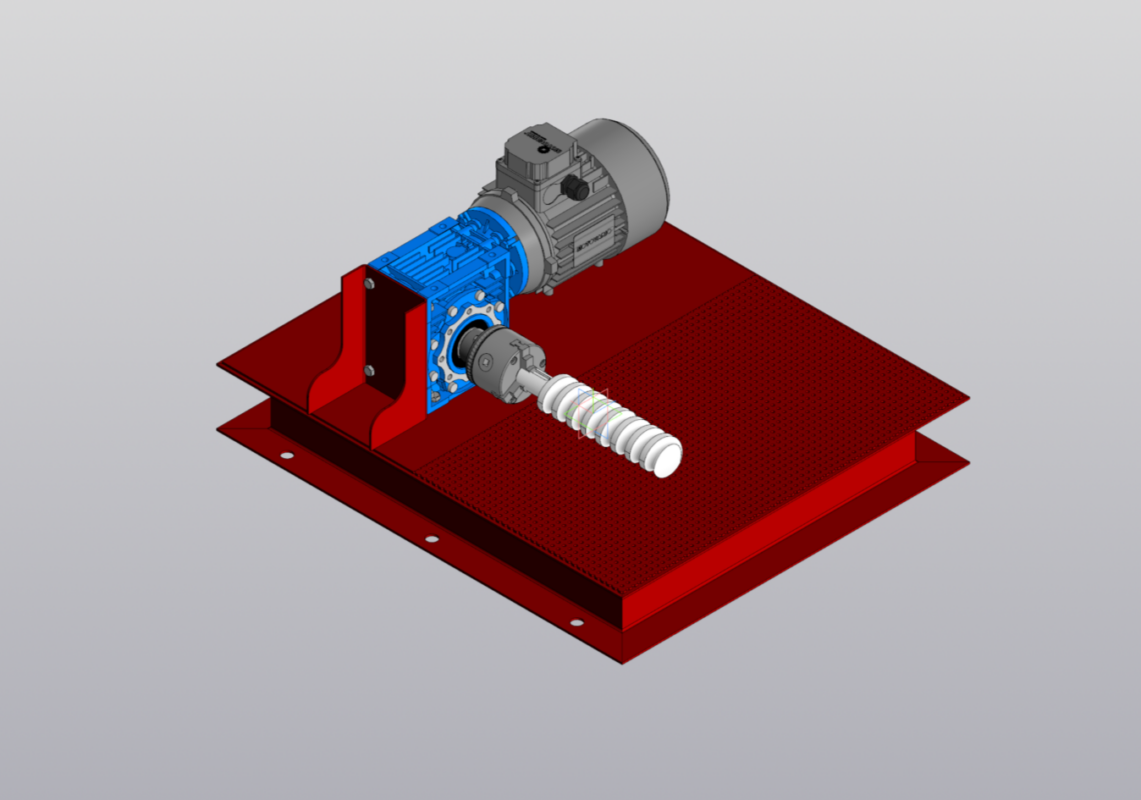

Установки суперфиниширования небольших валов. Подходит для ручной доводки. Мощность 1,5 кВт, частота вращения патрона 70 об/мин



Автор
user-avatar Doc 1584
Дата
22.12.2024
Язык
Русский
Состав
3D модели, чертежи, спецификации
Софт
КОМПАС-3D 22 Как открыть?
Содержимое архива
  • Прочее
    • Model Geometry.m3d
    • Червячный мотор-редуктор NMRV 063.20.70.1.5х1400 MS80B14.stp
    • Червячный мотор-редуктор NMRV 063.20.70.1.5х1400 MS80B14_1.a3d
    • Трехкулочковый зажимной патрон D80 мм
      • clamping_chuck_269063_2080_01_Default.m3d
      • clamping_chuck_269063_2080_02_Default.m3d
      • clamping_chuck_269063_2080_03_Default.m3d
      • clamping_chuck_269063_2080_04_Default.m3d
      • clamping_chuck_269063_2080_05_Default.m3d
      • clamping_chuck_269063_2080_06_Default.m3d
      • clamping_chuck_269063_2080_07_Default.m3d
      • clamping_chuck_269063_2080_08_Default.m3d
      • clamping_chuck_269063_2080_09_Default.m3d
      • clamping_chuck_269063_2080_10_Default.m3d
      • clamping_chuck_269063_2080_11_Default.m3d
      • clamping_chuck_269063_2080_12_Default.m3d
      • Трехкулочковый зажимной патрон D80 мм.a3d
      • Трехкулочковый зажимной патрон D80 мм.STEP
  • УШВ1.01.000 Рама
    • УШВ1.01.000 СБ Рама.a3d
    • УШВ1.01.000 СБ Рама.cdw
    • УШВ1.01.001 Швеллер S3, Ст3 2 шт..dxf
    • УШВ1.01.001 Швеллер.cdw
    • УШВ1.01.001 Швеллер.m3d
    • УШВ1.01.002 Швеллер S3 Ст3, 2 шт..dxf
    • УШВ1.01.002 Швеллер.cdw
    • УШВ1.01.002 Швеллер.m3d
    • УШВ1.01.003 Лист 3, Ст3, 1шт..dxf
    • УШВ1.01.003 Лист.cdw
    • УШВ1.01.003 Лист.m3d
    • УШВ1.01.004 Лист.m3d
    • УШВ1.01.005 Кронштейн S3, Ст3, 1 шт..dxf
    • УШВ1.01.005 Кронштейн.cdw
    • УШВ1.01.005 Кронштейн.m3d
  • МП1,5-1.01.005 Шнек.m3d
  • УШВ1.00.000 Устройство шлифовки валов.spw
  • УШВ1.00.000 СБ Устройство шлифовки валов.a3d

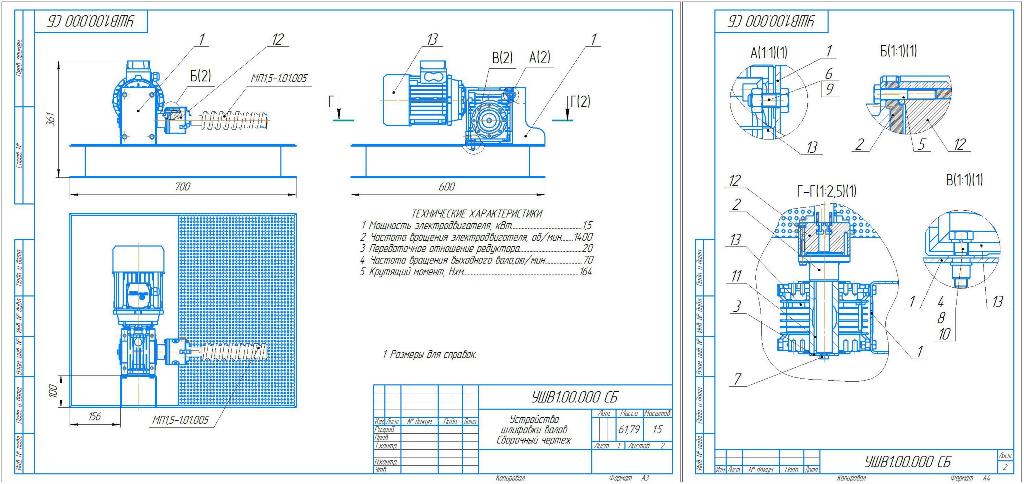

  • УШВ1.00.000 СБ Устройство шлифовки валов.cdw
  • УШВ1.00.001 Вал.cdw
  • УШВ1.00.001 Вал.m3d
  • УШВ1.00.002 Шайба S3, Ст3, 1 шт..dxf
  • УШВ1.00.002 Шайба.cdw
  • УШВ1.00.002 Шайба.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
