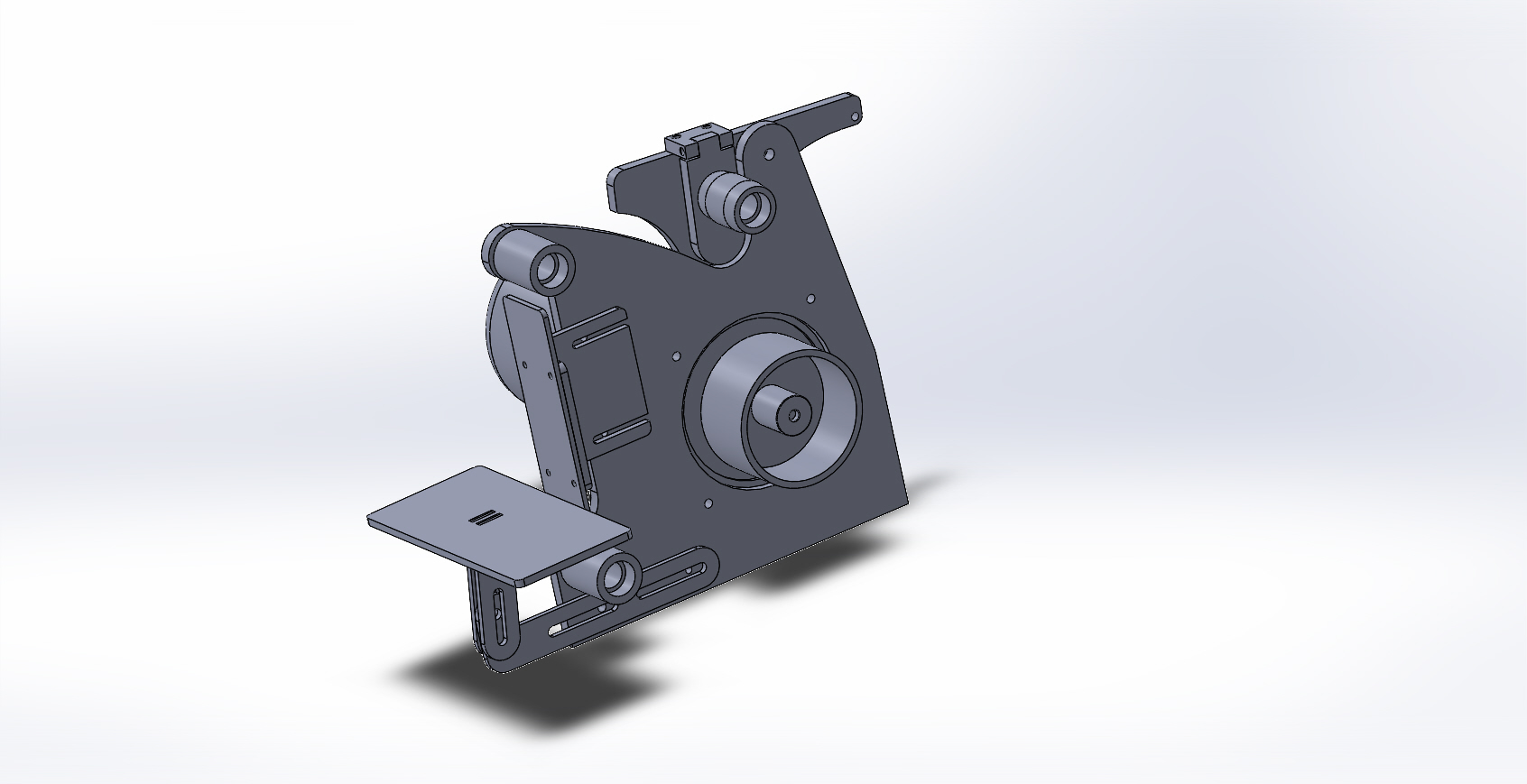

3D модель гриндера под ленту 50х915 в SolidWorks2020 с деталями, с DXF файлами деталей для резки на лазере.
Модель была изготовлена в натуре и прошла успешные испытания.
- Главная -
- Чертежи -
- Модели для станков ЧПУ -
- Макеты для лазерной резки -
- Гриндер под ленту 50х915
Гриндер под ленту 50х915
4
25
1283
20
3
50
Сообщить о проблеме
Автор
anpeg
Дата
13.07.2023
Язык
Русский
Состав
3D сборка и детали. DXF файлы плоских деталей для изготовления на ЧПУ присутствуют.
Софт
SolidWorks 2020
Как открыть?
Отзывов пока нет
Содержимое архива
-
Гриндер под ленту 50х915
-
Втулка 10х14 h5.SLDPRT
-
Пластина упорная.SLDPRT
-
Шкив приводной.SLDPRT
-
Фиксатор.SLDPRT
-
АИР80А2 3Ф 1,5кВт 2800.SLDPRT
-
Гриндер.STEP
-
Подручник.SLDPRT
-
Ролик цилиндрический.SLDPRT
-
Кронштейн подручника нижний.SLDPRT
-
Чертежи
-
Шкив приводной D102.DWG
-
Фиксатор.DWG
-
Фиксатор.SLDDRW
-
Шкив приводной D102.SLDDRW
-
-
Гриндер.SLDASM
-
На лазер DXF
-
Пластина упорная 4мм.DXF
-
Стонина эл дв 3мм в работу.dwl2
-
Кронштейн подручника нижний 5мм.dwg
-
Рама Гриндер 10мм.dwl2
-
Коромысло^Гриндер 10мм.DXF
-
Серьга плаваюшая подручника 5мм.dwl
-
Кронштейн подручника нижний 5мм.DXF
-
Ушко подручника 5мм.dwl2
-
Рама^Гриндер.DXF
-
Ушко подручника 5мм.DXF
-
Стонина эл дв 3мм в работу.dwl
-
Стонина эл дв3мм.dxf
-
Плита эл дв 5мм.dxf
-
Вилка маятника 10мм.dxf
-
Подручник 6мм.DXF
-
Стонина эл дв 3мм в работу.dxf
-
Ушко подручника 5мм.dwl
-
Кронштейн упорной пластины 6мм.DXF
-
Серьга плаваюшая подручника 5мм.DXF
-
Маятник 10мм.dxf
-
Серьга плаваюшая подручника 5мм.dwl2
-
Рама Гриндер 10мм.dwg
-
Рама Гриндер 10мм.dwl
-
-
Кронштейн упорной пластины.SLDPRT
-
Ушко подручника.SLDPRT
-
Маятник.SLDPRT
-
Серьга плаваюшая подручника.SLDPRT
-
Ролик натяжной Бочка.SLDPRT
-
Шкив приводной D102.SLDPRT
-
Вилка маятника.SLDPRT
-
