Чем просматривать файлы SOLIDWORKS?

У SolidWorks есть несколько родных (основных) форматов файлов, каждый из которых отвечает за определённый тип данных:

1. Деталь — .SLDPRT (SolidWorks Part). Назначение: отдельная 3D-модель детали (например, крышка, корпус, шестерня и т.п.). Хранит геометрию тела (твердотельную, поверхностную или листовую), историю построений (эскизы, операции, зависимости), материалы, массу, объём, цвет, текстуры, аннотации.
2. Сборка — .SLDASM (SolidWorks Assembly). Назначение: сборка нескольких деталей (.SLDPRT) или других сборок. Хранит ссылки на файлы деталей, их взаимное положение и зависимости (совмещения, совпадения, углы). Конфигурации сборки (например, открытое и закрытое положение ящика), массогабаритные характеристики всей сборки. Важно, сборка не содержит геометрию деталей — она ссылается на файлы деталей. Поэтому сборка не откроется без деталей.
3. Чертёж — .SLDDRW (SolidWorks Drawing). Назначение: 2D-чертёж детали или сборки, обычно для производства. Хранит ссылку на 3D-модель (деталь или сборку), проекции (вид спереди, сбоку, изометрия и т.д.), размеры, обозначения, технические требования, таблицы (спецификация, отверстия, сварка и т.д.). Может не ссылаться на 3д модель и если ее вдруг нет файл чертежа не отобразиться, так как он использует для генерации видов модель.

В идеальном случае Вы должны иметь установленный SOLIDWORKS актуальной версии с полным набором компонентов на своем компьютере, например сегодня это SOLIDWORKS 2025. Вы можете ориентироваться на год в календаре для определения актуальной версии. Это позволит легко обмениваться файлами, сделать экспорт в STEP или DWG и открыть нужный файл в любом другом софте. Но что мы можем сделать если у кого-то нет доступа к SOLIDWORKS, а просмотреть файлы нужно? Мы можем обратиться к бесплатному вьюверу eDrawings.

eDrawings — это инструмент, позволяющий просматривать файлы различных форматов и CAD систем в одном удобном интерфейсе. Список поддерживаемых типов файлов, которые можно открыть в eDrawings Viewer, показан ниже.

• eDrawings Files (*.eprt/.easm/.edrw/.eprtx/.easmx/.edrwx)
• eDrawings Files (*.easm)
• eDrawings Files (*.edrw)
• eDrawings Files (*.eprt)
• SOLIDWORKS Files (*.sldprt/*.sldasm/*.slddrw)
• SOLIDWORKS Part Files (*sldprt)
• SOLIDWORKS Assembly Files (*.sldasm)
• SOLIDWORKS Drawing Files (.slddrw)
• SOLIDWORKS Template Files (*.prtdot/*.asmdot/*.drwdot)
• CALS Files (*.cal/*.ct1)
• STL Files (*.stl)
• Autodesk Inventor Files (*.IPT/*.IAM)
• CATIA V5 Files (*.CAT Part/*. CAT Product)
• CATIA V6 Files (*.3DXML)
• IGES Files (*.iges/*.igs)
• Parasolid Files (*.X_B/*.Х_Т/*.ХМТ/*.ХМТ_ТХТ)
• Solid Edge Files (*.PAR/*.PSM/* ASM)
• Pro/Engineer Files (*.ASM/*.NEU/*.PRT/*.XAS/*.XPR)
• Acis Sat Files (*.SAT/*.SAB)
• JT Files (*JT)
• NX (Unigraphics) Files (*.PRT)
• STEP Files (*.step/*.stp)
• DXF/DWG Files (*.dxf/*dwg)

Когда Вы скачиваете программу eDrawings с официального сайта, Вам будет предложено три редакции eDrawings Professional, eDrawings Viewer и eDrawings Publisher для разных операционных систем Win, Mac, iOS, Android. Нам нужен Viewer потому что он бесплатный и как видно из названия предназначен для просмотра. Хоть список поддерживаемых файлов и большой, это не значит что поддержка 100%, но файлы SOLIDWORKS Вы откроете.

Например файлы формата EASM - это это собственный формат eDrawings предназначенный только показать файлы не давая возможность их редактировать. Даже кнопка "измерение" (стандартная линейка) в нем не работает, не полная и не редактируемая версия проекта.

Файлы STEP/IGES открываются корректно.

Файлы Inventor не всегда, на версии вьювера 2022 вроде все хорошо, но ранее сталкивался с проблемами открытия.

Файлы Solid Edge .ASM я открыть не смог.

Ссылку для скачивания на официальный сайт я размещать не буду. Компания Dassault Systèmes SolidWorks поддерживает политику санкций и ограничила доступ к своему ПО для жителей определенных регионов по диапазону IP адресов, в частности для Российской Федерации. Что такое VPN уже все знаю - ограничения условные.

eDrawings Viewer также доступен на установочном носителе SOLIDWORKS (в образе диска или установочных файлах). Во время установки SOLIDWORKS, когда будет предложено выбрать продукты для установки, установите флажок eDrawings.

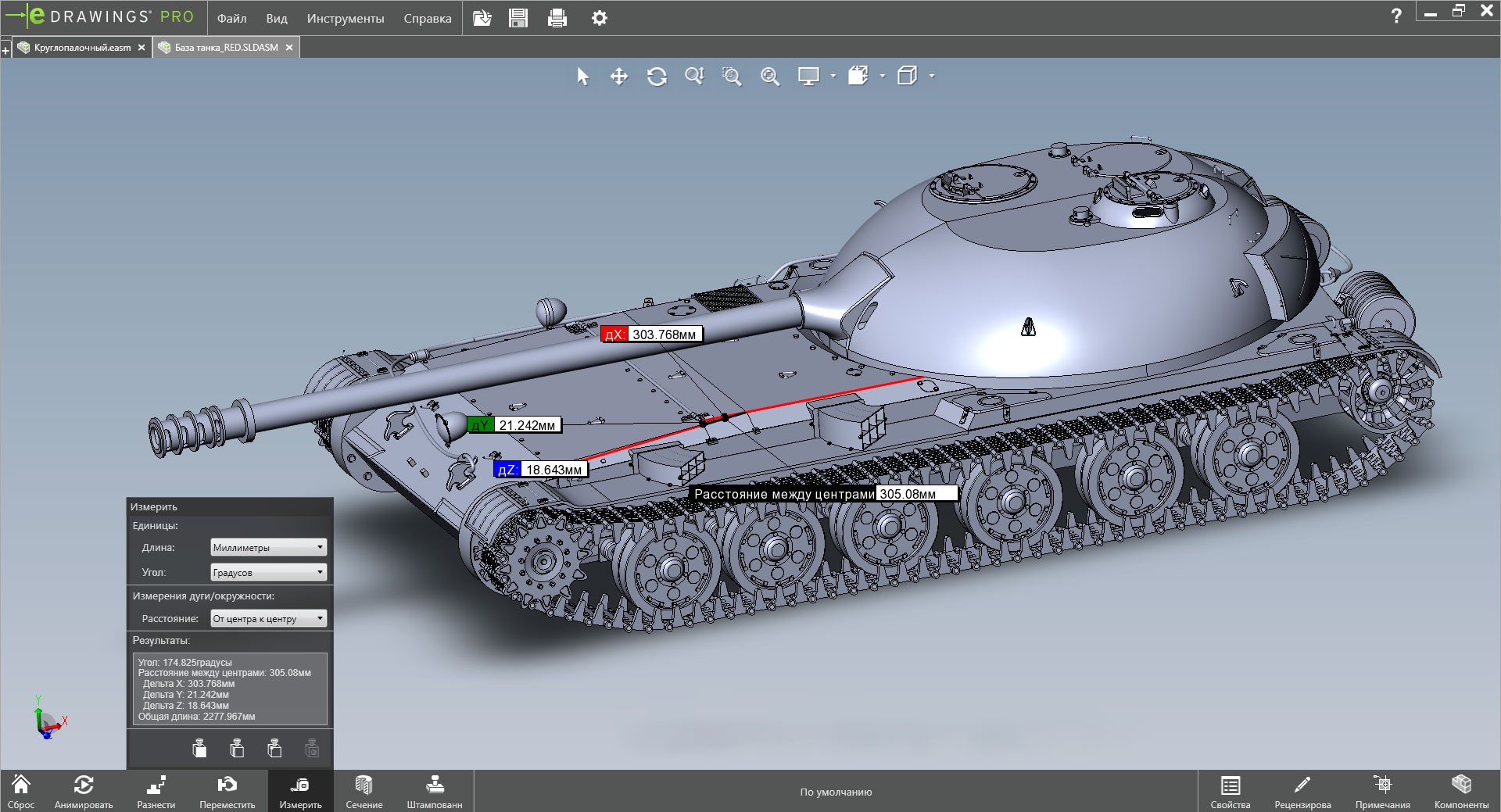

eDrawings Professional — это отдельная лицензия, включает возможность создавать пометки и сохранения файла, функция сохранения должна быть включена в SOLIDWORKS при создании файла eDrawings (.eprt/.easm/.edrw). Сохранить можно в виде файла .STL а начиная с 2019й версии, вы можете сохранить свой файл как веб-страницу (HTML). Получатель может открыть Ваш файл в веб-браузере, просмотреть доступные конфигурации, дерево сборки и произвести измерения (если включено) без необходимости устанавливать eDrawings на свой компьютер или мобильное устройство. С eDrawings Professional 2020 виртуальная реальность стала немного ближе, добавлена поддержка VR. Существуют определенные видеокарты для рабочих станций от AMD и NVIDIA, поддерживающие виртуальную реальность. А в мобильных версиях есть функция AR (дополненная реальность), проецирование модели через экран мобильника на стол или в Вашу комнату.

Другие способы

Как правильно заметили в комментариях, если у вас есть КОМПАС-3D, начиная с версии 23 в нем добавлена поддержка форматов SolidWorks, вы можете открыть файлы без вьювера или дополнительных преобразований.

Так же можно конвертировать файлы в STEP, например через программу Crossmanager 2024 или онлайн конвертеры, далее используйте свой CAD софт.

Есть и другие вьюверы, но они не бесплатные: Glovius, Fusion 360, 3D-Tool Viewer.

Дополнительно

Раз уж мы разбираем форматы SolidWorks, то нужно сказать про все типы файлов. Дополнительные форматы SolidWorks:
