Лента 1200мм и более.
Привод двигатель асинхронный АИР80В2.
Станок проектировался для себя, воплощен в металле.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Станки и инструменты -
- Шлифовальные станки -
- Станок ленточно-шлифовальный (Гриндер) на ленту 1200мм.

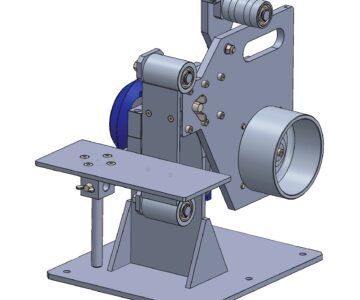

Станок ленточно-шлифовальный (Гриндер) на ленту 1200мм.
1
345
12488
56
10
90
Сообщить о проблеме
Автор
Yagve
Дата
09.09.2015
Язык
Русский
Состав
3d сборка + все детали
Софт
КОМПАС-3D 8
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
001 Станина.m3d
-
002 Боковина.m3d
-
003 Промежуток.m3d
-
004 Промежуток ухо.m3d
-
005 Стол.m3d
-
006 Рычаг.m3d
-
007 Корпус шарнира.m3d
-
008 Рычаг настройки.m3d
-
009 Ось бочки.m3d
-
010 Ролик бочка.m3d
-
011 Втулка расп бочка.m3d
-
012 Деталь ролик приводной.m3d
-
013 Крепеж стола.m3d
-
014 Регулировка стола.m3d
-
015 Пластина настройки упора.m3d
-
016 Ось ролика 50.m3d
-
017 Ролик 50 арматура.m3d
-
018 Резина 50.m3d
-
019 Втулка распорная 50.m3d
-
020 Двигатель АИР 71В4.m3d
-
022 Ролик конт 15.m3d
-
023 Ролик конт 20.m3d
-
024 Ролик конт 30.m3d
-
025 Ручка.m3d
-
026 Штанга.m3d
-
028 Крепеж упора.m3d
-
029 Упор прямой.m3d
-
030 Упор радиусный 200.m3d
-
031 Упор радиусный 250.m3d
-
032 контуровка 1.m3d
-
033 контуровка 2.m3d
-
034 контуровка ось.m3d
-
035 Настройка пружины.m3d
-
036 Распорка.m3d
-
037 Основание.m3d
-
038 Ролик 40.m3d
-
039 Боковина1.m3d
-
040 Ролик конт 25.m3d
-
041 Упор радиусный 150.m3d
-
043 Ролик 200.m3d
-
044 Резина 200.m3d
-
045 Втулка 200.m3d
-
046 Ось 200.m3d
-
047 Крепеж стола 200.m3d
-
048 Стол 200.m3d.m3d
-
049 Накладка гранитная.m3d
-
050 Пружина.m3d
-
180-22.m3d
-
АИР80А2(1,5-3000)ФЛ.m3d
-
Лента.m3d
-
Резина 20.m3d
-
Сборка Ролик 40.a3d
-
Сборка Ролик бочка.a3d
-
Сборка Рычаг.a3d
-
Сборка контуровка-1.a3d
-
Сборка контуровка-а.a3d
-
Сборка контуровка.a3d
-
Сборка регулировка наклона ролика.a3d
-
Сборка ролик 50.a3d
-
Сборка ролик 200-а.a3d
-
Сборка ролик 200-ф.a3d
-
Сборка ролик 200.a3d
-
Сборка ролики 50 с упором.a3d
-
Сборка ролики 50 с упором вариант.a3d
-
Сборка ролик конт 20.a3d
-
Сборка стол-а.a3d
-
Сборка стол.a3d
-
Сборка стол 200.a3d
-
Сборка стол вариант 2.a3d
-
Сборка упор.a3d
-
Сборка штанга с приспособами.a3d
-
Станок.a3d
-
Станок 1.a3d
-

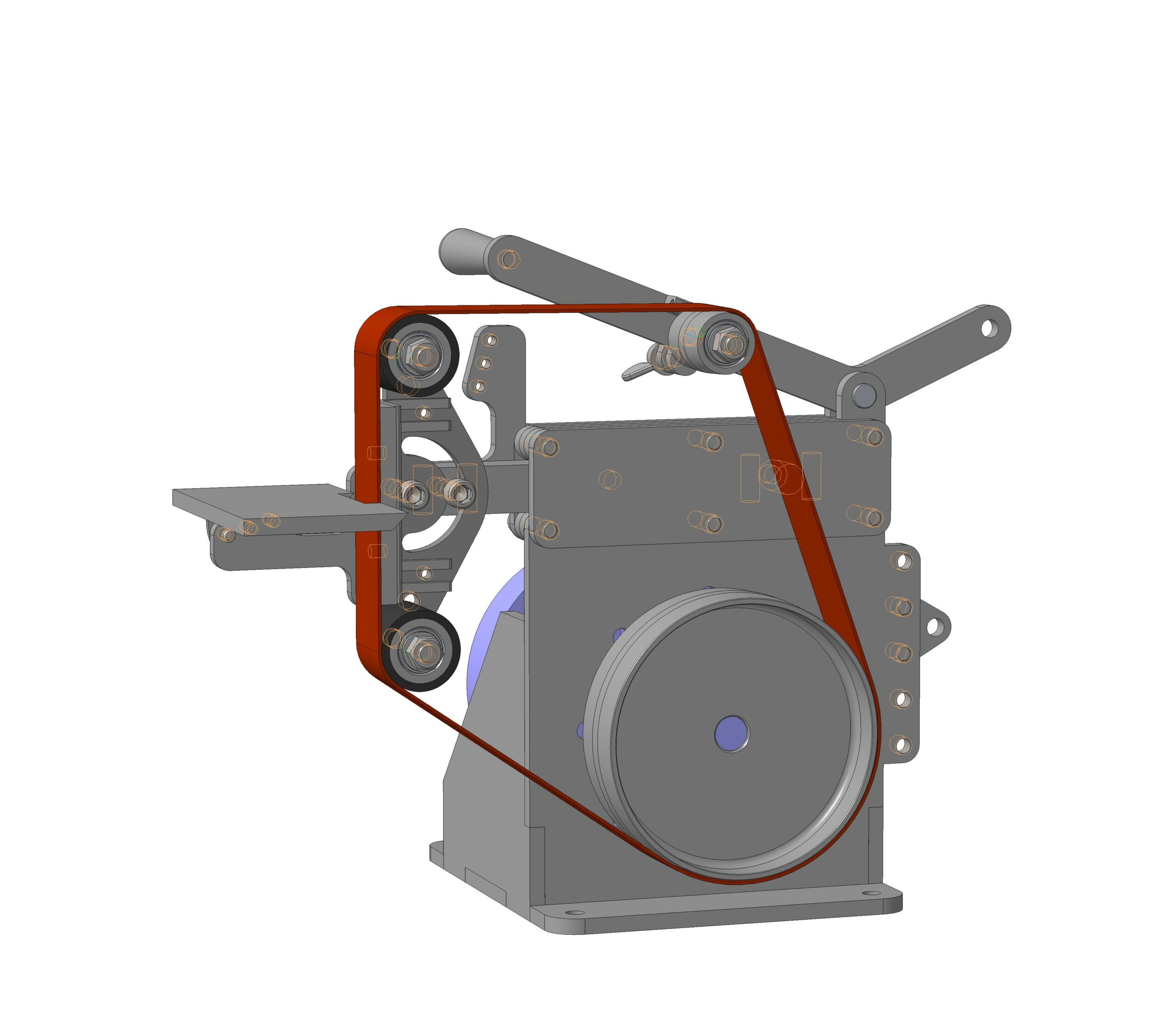

Станок 1.jpg
-
Станок 2.a3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Никита Шипенчик
Отзывов пока нет
Чтобы оставить отзыв, необходимо войти
Войти с помощью:
Используя функцию входа через сторонние сервисы, Вы соглашаетесь на обработку персональных данных в соответствии с Политикой конфиденциальности

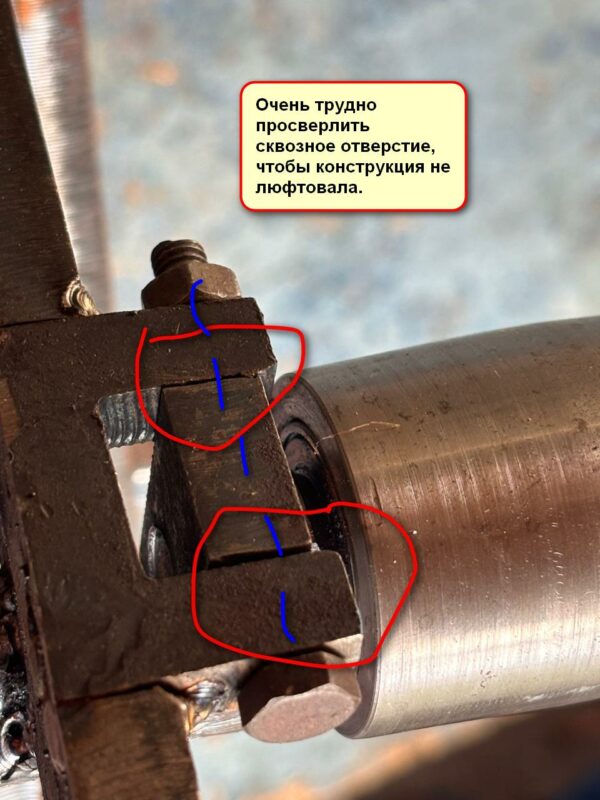

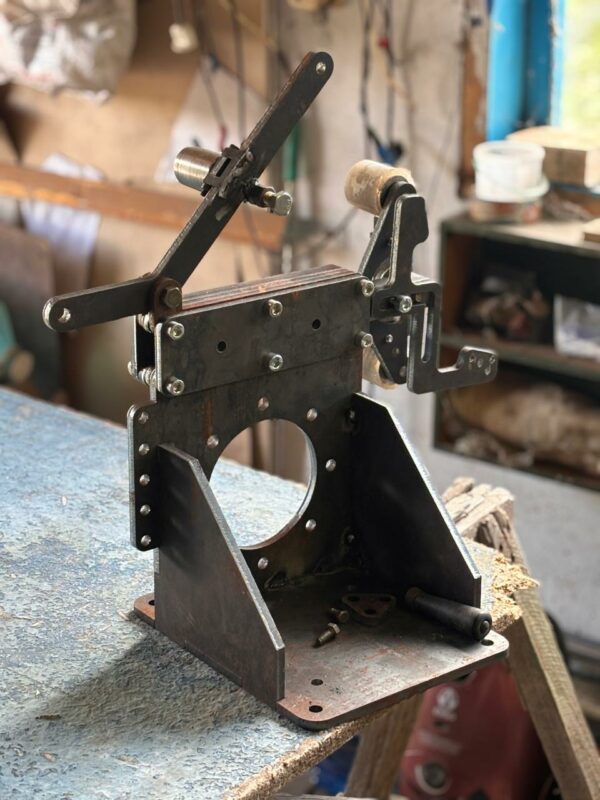

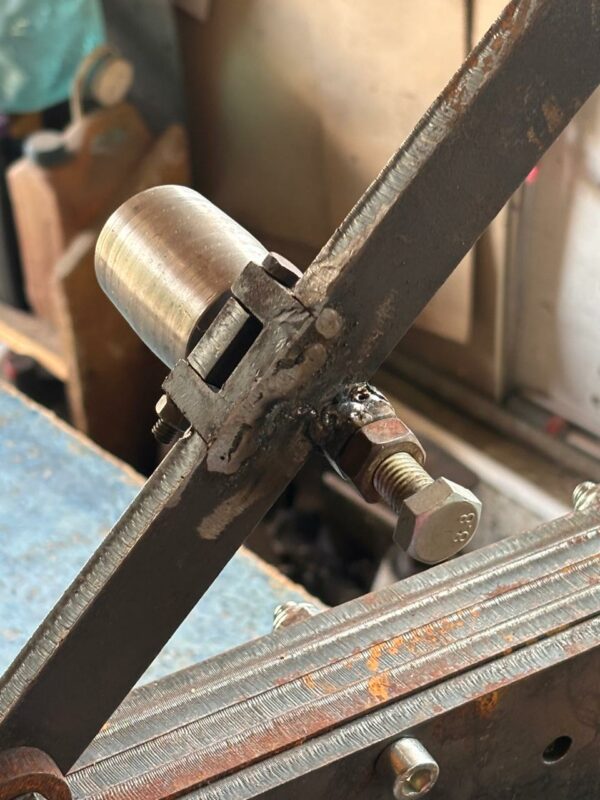

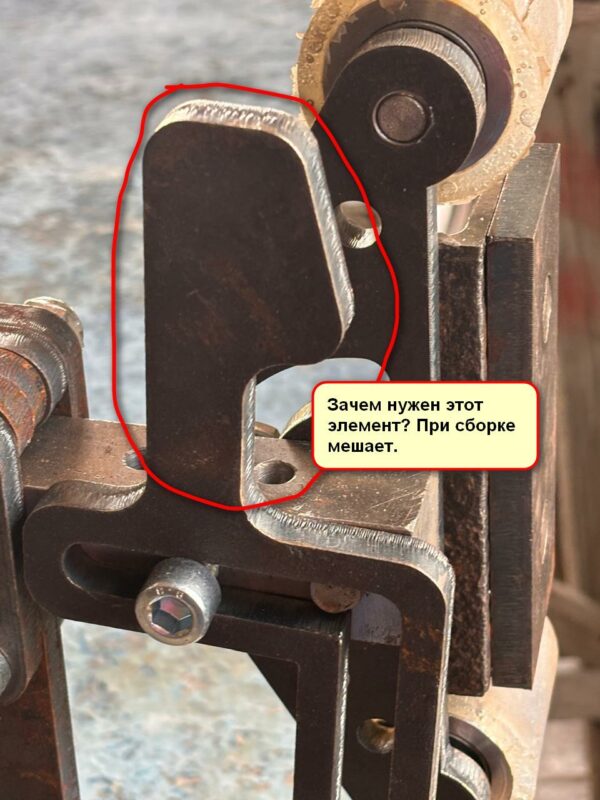

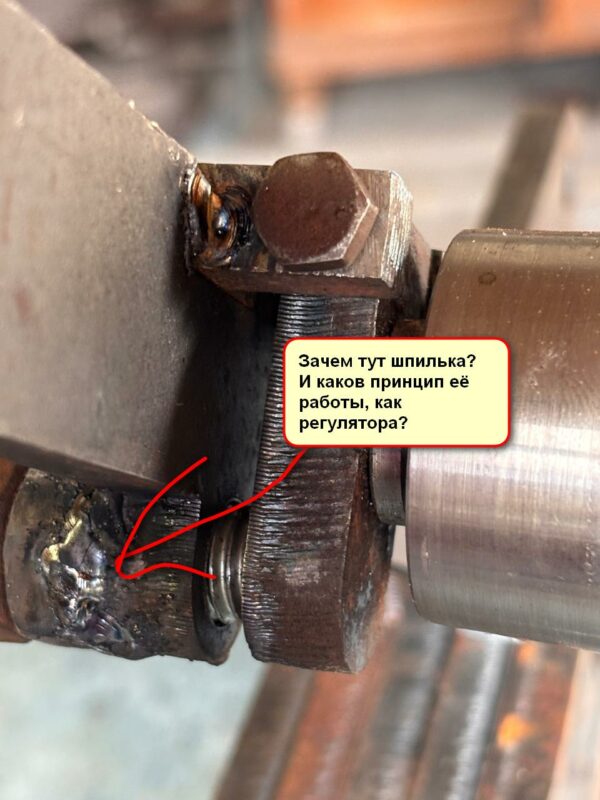

Две недели назад закончил сборку. Ужасно противно и сложно. Нужен станочный парк, чтобы его собрать. Некоторые узлы можно было сделать гораздо проще, без выкрутасов со сквозными отверситями и шпильками, которые нужны там неизвестно зачем.
70ка это очень твердая резина, я попробую силикон 45ку. Спасибо за консультацию.
Здравствуйте! А на главных роликах можно вместо резины использовать силикон?
Добрый день! Скорее да, чем нет. Только силикон нужен потверже. Для себя заказывал обрезинивание роликов. Для этого мне делали пресс форму. Чтобы окупить все это удовольствие, сделал не один десяток роликов для товарищей с Ганзы. Резину мне напрессовывали "70 единиц по Шору". Не знаю, сколько это, но работать комфортно.
Здравствуйте!
По сути это одна и та же сборка.
Берете любую и разбираете по компонентам. В дереве сборки можно включать дополнительные комплектующие: Ролик на 200мм, приспособу для контуровки. Деталь "Крепеж стола универсальная, ее можно установить двумя вариантами, от этого поменяется место установки стола (по центру или внизу упора). Станок делал 7 лет назад. Много чего уже забыл. В железе станок трудится до сих пор. В паре с частотным преобразователем вообще огонь!.
Здравствуйте! А двигатель обязательно трехтысячник ставить? 1500 не то уже будет?
Вся прелесть ленточного гриндера в высокой скорости. Хорошая скорость от 20 м/с. При 1500 оборотах надо приводной ролик увеличить вдвое, что проблематичнее, чем изначально купить нужный двигатель.
Здравствуйте! В архиве куча вариантов станин, столов и протча. Сборок аж три варианта, какую использовать к производству?
Спасибо
Здравствуйте!
Скачал, а как теперь открыть файлы у меня есть AUTOCAD, система MAC OS, на нее КОМПАС не ставиться?
Скажите есть варианты открыть файлы или конвертировать файлы под autocad?
Спасибо, я тут новичок.
Здравствуйте. В MAC OS через Parallels запускайте Компас.
Конвертировать можно через открытые форматы типа STEP / IGES
Здравствуйте!
Купил в хозтоварах дверную пружину и отрезал примерно треть. Потом чутка укоротил, и добавил параллельно вторую, такой же длины.
Доброго времени суток. Подскажите, пожалуйста, какую пружину вы используете на рычаге, для достижения оптимального натяжения ленты?
Добрый день, можно ли Вас попросить сохранить гриндер в формате STEP или IGS.
Вы сначала скачайте
