Гриндер под АИР80Б2, лента 1600

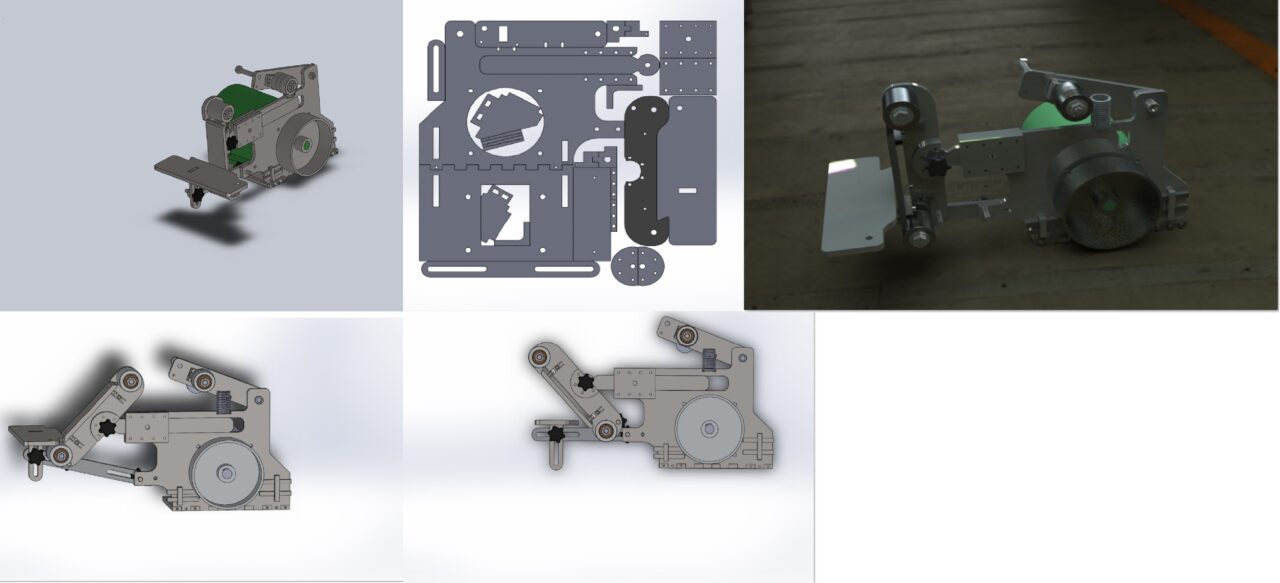

Модель гриндера под 1600 ленту и АИР 80Б2. Все детали режутся на лазере из листа 10 мм размером 550х550 мм, дорабатываются и собираются уже руками на болтах и с минимумом сварки.

Состав: 3D Сборка Язык документа
