Шлифовальная бабка круглошлифовального станка с ЧПУ

0
1
206
9
0
50

МИНИСТЕРСТВО ОБРАЗОВАНИЯ РЕСПУБЛИКИ БЕЛАРУСЬ
БЕЛОРУССКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «Технологическое оборудование»
Курсовая работа по дисциплине: «Конструирование и расчёт станков»
на тему: «Разработка конструкции шлифовальной бабки круглошлифовального станка с гидродинамическими опорами»
Минск 2020

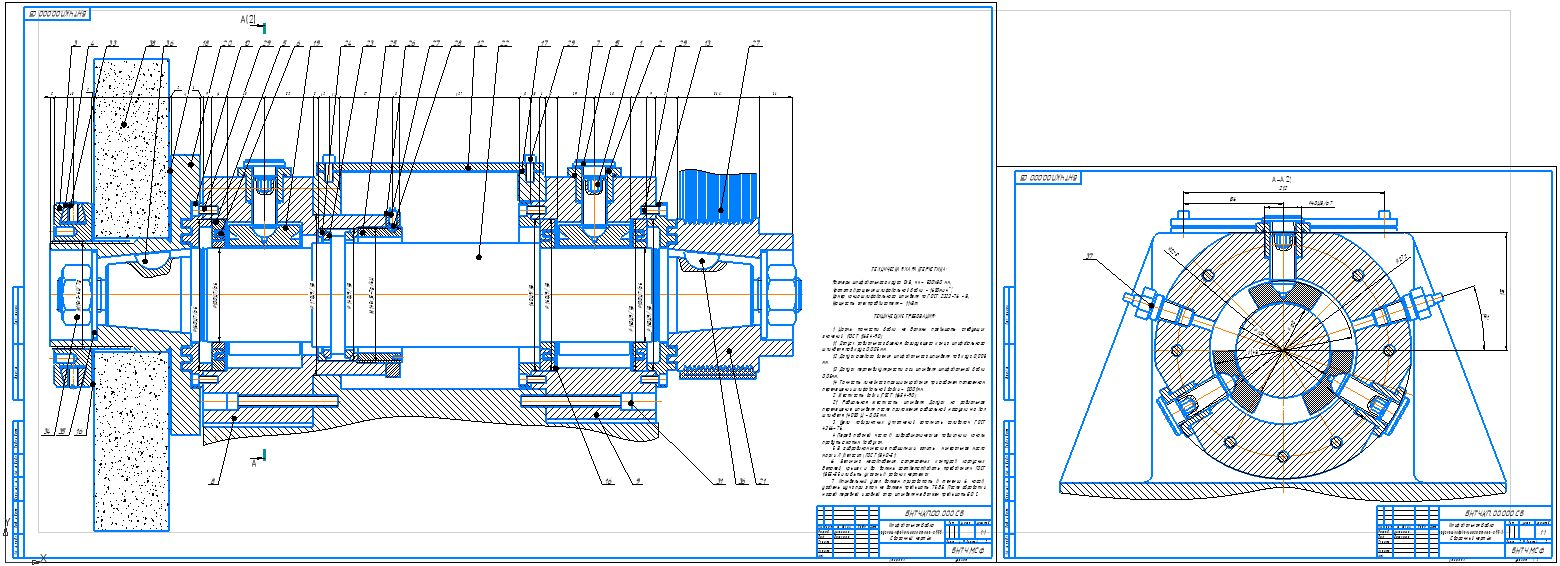

Целью данного курсовой работы является разработка конструкции шлифовальной бабки круглошлифовального станка с ЧПУ. В процессе проектирования был произведён анализ конструкции круглошлифовального станка с ЧПУ. По каталогу был определён двигатель, выполнен кинематический расчёт и построен график частот вращения. Рассчитана ременная передача. Определяется конструкция гидродинамических опор проектируемого ШУ и дается обоснование технических требований. Выполняется проверочный расчёт ШУ и выполнен расчет на жёсткость ШУ.

Технические характеристики
Наибольший диаметр обрабатываемой детали - 200мм
Размеры шлифовального круга, DxB - 500x80мм
Конец шлифовального шпинделя по ГОСТ 2323-76 - 80
Конусность 1:5
Частота вращения шлифовальной бабки - 1600об/мин
Мощность приводного электродвигателя - 11кВтСодержание
ВВЕДЕНИЕ    6
1 ОПРЕДЕЛЕНИЕ ТЕХНИЧЕСКИХ ПАРАМЕТРОВ СТАНКА И ПРИВОДА    7
1.1 Назначение круглошлифовального станка    7
1.2 Схемы различных способов шлифования    7
2 ОБОСНОВАНИЕ КИНЕМАТИЧЕСКОГО И КОМПОНОВОЧНОГО ИСПОЛНЕНИЯ УЗЛА    9
2.1 Основные параметры и размеры проектируемого станка    9
2.2 Кинематическая схема станка    10
3 ПРЕДВАРИТЕЛЬНЫЙ РАСЧЕТ ПРИВОДА    12
3.1 Определение сил резания    12
3.2 Выбор электродвигателя    13
3.3 Кинематический расчет    13
3.4 Расчет поликлиноременной передачи    14
4 ОБОСНОВАНИЕ ГЛАВНЫХ РАЗМЕРОВ КОНСТРУКЦИИ ШПИНДЕЛЬНОГО УЗЛА (ШУ) БАБКИ    18
4.1 Формирование переднего конца шпинделя в соответствии с ГОСТ 2323-77    18
4.2 Обоснование диаметра передней шейки шпинделя, других участков, межопорного расстояния. Выбор типа подшипников для опор шпинделя    18
4.3 Обоснование схемы установки подшипников в опорах    19
4.4 Выбор материала для шпинделя и технологии его обработки    20
4.5 Обоснование метода и системы смазывания шпиндельных опор    20
4.6 Описание уплотнений шпиндельного узла    21
4.7 Обоснование посадок подшипников шпиндельного узла    22
5 ПРОВЕРОЧНЫЙ РАСЧЕТ ЭЛЕМЕНТОВ КОНСТРУКЦИИ ПРИВОДА И ШУ    24
5.1 Проверочный расчет опор    24
5.2 Расчет комплекса шпиндель - опоры на жесткость, заключение по расчету    25
6 РАЗРАБОТКА ТЕХНИЧЕСКИХ ТРЕБОВАНИЙ К ПРИВОДУ И ШУ    31
ЛИТЕРАТУРА    33



Дата
15.12.2022
Язык
Русский
Состав
Шлифовальная бабка круглошлифовального станка с ЧПУ (СБ), Спецификация
Софт
КОМПАС-3D 21 Как открыть?
Содержимое архива
  • Спецификация.cdw
  • Чертежи.cdw
  • ЗАПИСКА_ФИНАЛ.docx
