Электропривод и электрооборудование шлифовального станка 3М152ВМФ2

Минский государственный политехнический колледж
Дипломный проект электропривод и электрооборудование шлифовального станка модели 3м152вмф2

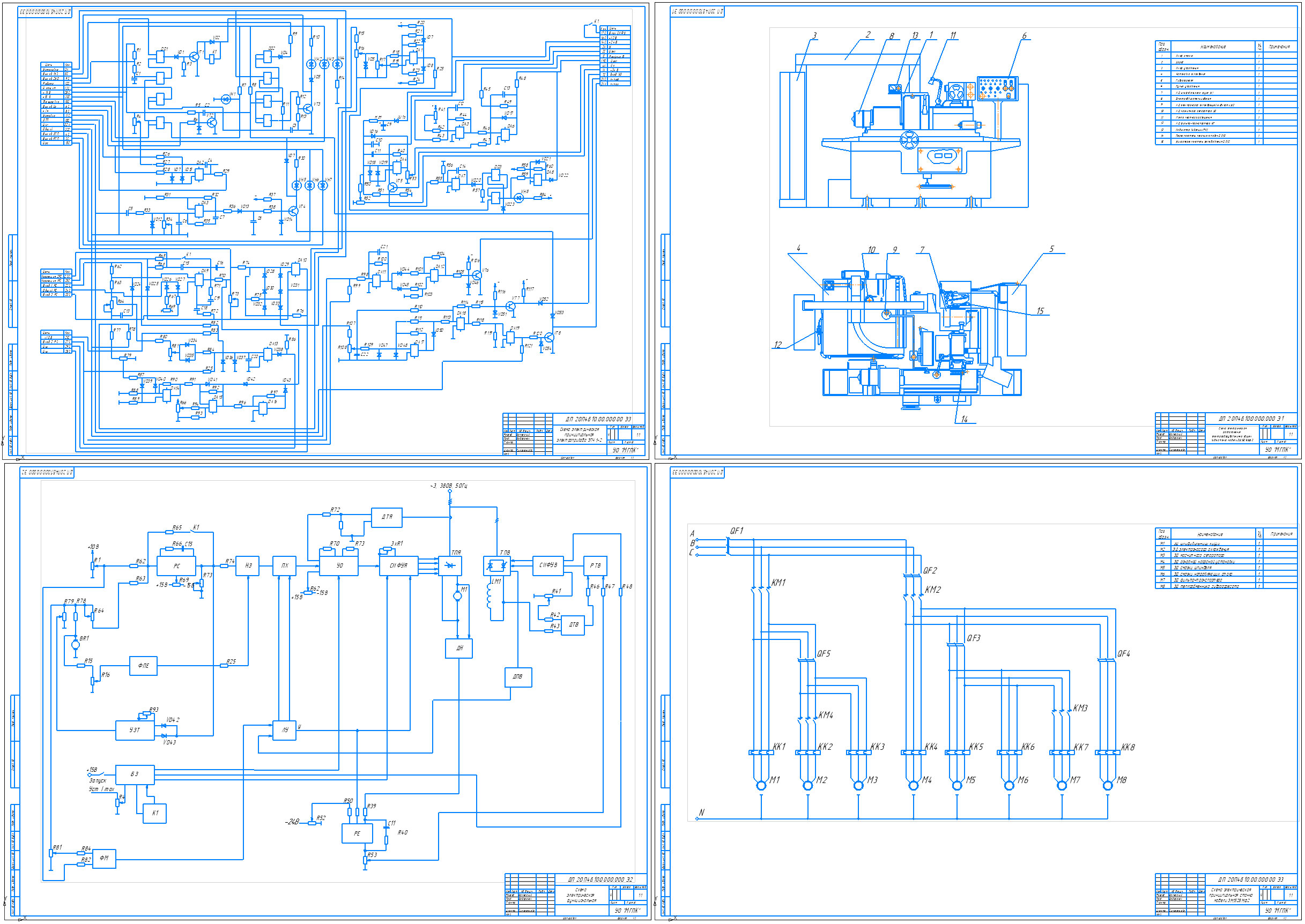

В данном дипломном проекте за основу был принят станок круглошлифовальный модели 3М152ВМФ2. В ходе проекта досконально изучался данный станок. Была изучена область применения и технические характеристики станка. Производился выбор силового электрооборудования, выбирались электродвигатели. Разрабатывалась принципиальная схема станка, схемы блокировок и защиты. Были произведены расчет и выбор элементов силовой схемы, аппаратов защиты и управления. Производились мероприятия по наладке станка 3М152ВМФ2. Были рассчитаны экономические показатели эффективности использования данного станка, они сравнивались со стан-ком выполняющим похожие технологические операции.

Технические характеристики шлифовального станка модели 3М152ВМФ2
Наименование параметров Величины
Высота центров, мм 185
Наибольший диаметр устанавливаемого изделия, мм 280
Наибольшая длина устанавливаемого изделия, мм 1000
Наибольший диаметр шлифуемого отверстия, мм 100
Наименьший диаметр шлифуемого отверстия, мм 15
Наибольшая длина шлифуемого отверстия, мм 125
Наибольшая высота фланца при шлифовании
плоскости, мм 50
Наибольший диаметр устанавливаемого в патроне
изделия, мм 200
Наибольшая масса устанавливаемого изделия при не
зажатой пиноли, кг 55
Наибольшая масса устанавливаемого изделия при зажатой пиноли, кг 160
Наибольшая масса устанавливаемого изделия в патроне, кг 30
Частота вращения изделия, об/мин 40-800; 25-500
Диаметр шлифовального круга, мм 600
Скорость резания, м/сек 50
Габаритные размеры станка, мм 5160х2605х2100
Масса станка (без транспортера стружкоудаления), кг 6980

Содержание

Введение 5
1 Основные технические характеристики станка 7
1.1 Конструктивные особенности станка 7
1.2 Назначение и основные преимущества станка 9
2 Выбор оптимального варианта автоматизированного 11
электропривода
3 Расчет и выбор электропривода станка 13
3.1 Расчет мощности двигателя 13
3.2 Проверка двигателя по нагреву, пусковому моменту и 15
перегрузочной способности
4 Расчет механической характеристики 18
5 Проектирование силовой схемы и схемы управления 20
электропривода
5.1 Описание работы схемы 20
5.2 Выбор аппаратуры управления и защиты 23
5.3 Расчет сечения проводов, питающих силовую цепь и цепь 26
управления
6 Проектирование системы автоматизации 28
6.1 Описание работы функциональной схемы 28
6.2 Расчет регуляторов 30
7 Наладка, настройка и диагностика станка 38
8 Энергно- и ресурсосбережение 42
9 Охрана труда и окружающей среды 44
10 Экономическая часть 58
Заключение 66
