Модернизация привода для автоматической правки шлифовального круга станка 3М151

Нижегородский государственный технический университет им. Р.Е. Алексеева
Кафедра Технология и оборудование машиностроения
Курсовой проект по дисциплине " Станки в машиностроении"
На тему: "«Модернизация привода для автоматической правки шлифовального круга станка 3М151»"
Нижний Новгород 2013

«Модернизация привода для автоматической правки шлифовального круга станка 3М151»
Определено функциональное назначение станка. По журнальным статьям выявлены тенденции развития приводов главного движения станков токарной группы. Составлен технологический процесс обработки детали-представителя, выявлен интервал частот вращения шпинделя, обоснована мощность двигателя привода главного движения. Характеристики приводов подач изменениям не подвергались. Изменена структура привода главного движения за счет смены типа электродвигателя.
Произведены технические расчеты по обоснованию параметров элементов привода.

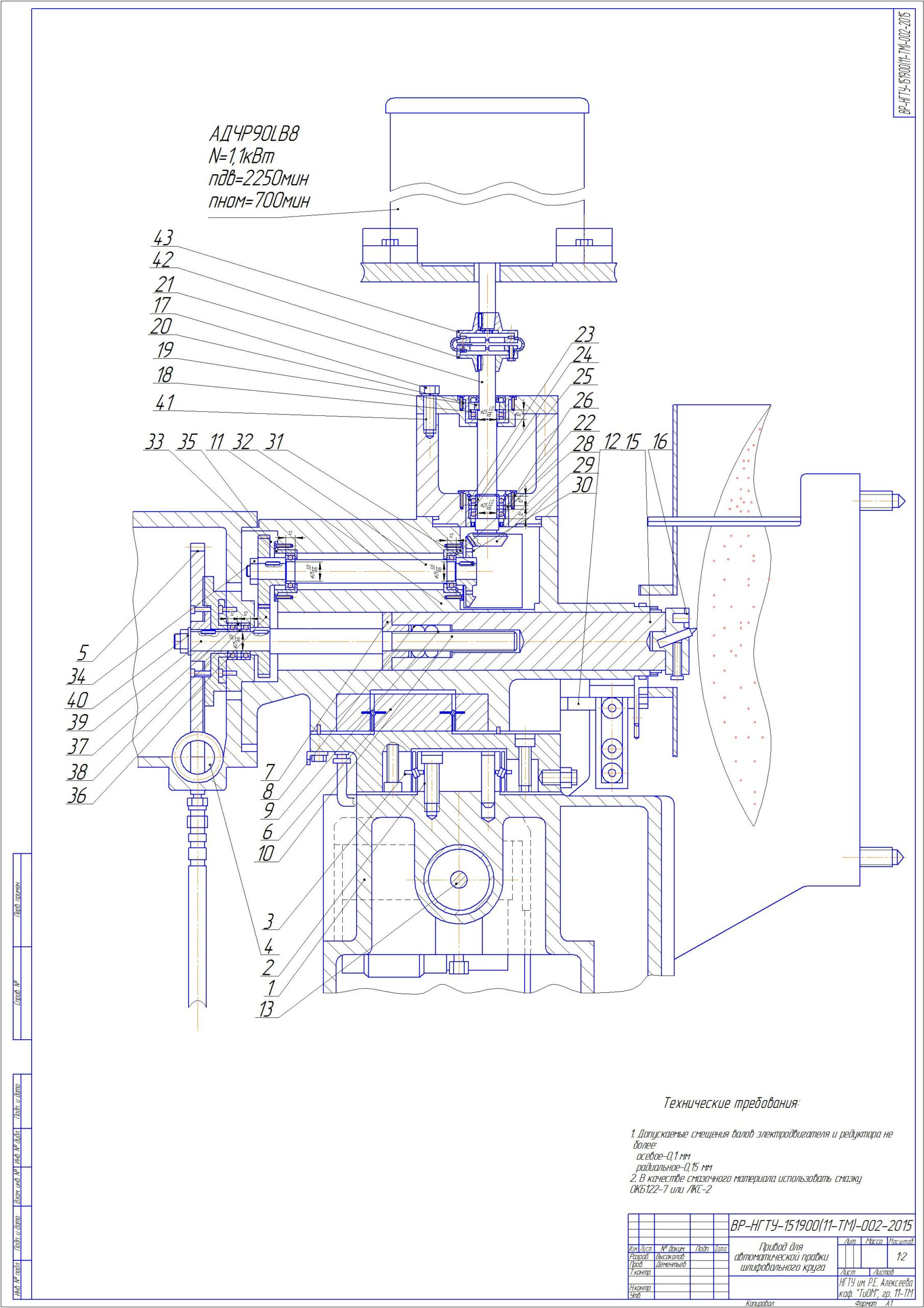

Конструкция привода главного движения представлена на двух листах графической части. На двух других листах чертежей даны кинематическая схема станка, общий вид станка с установкой его на фундамент и рабочий чертеж детали вал.
