Оправка консольная для станка 3М151

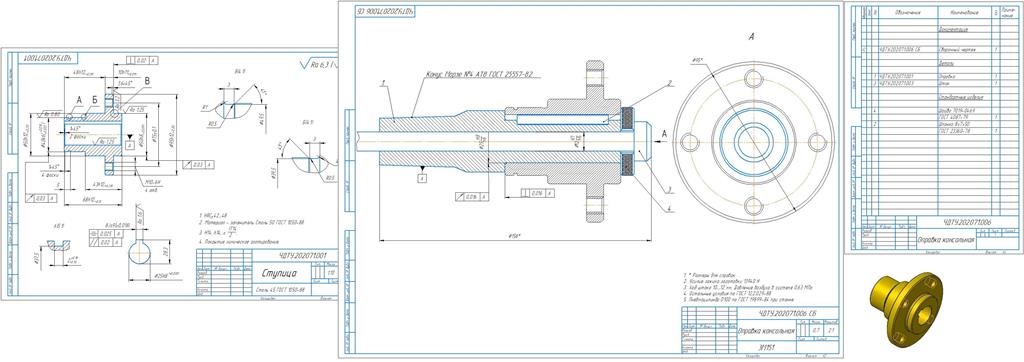

Оправка консольная применяется для установки, зажима и обработки детали ,,Ступица,, на круглошлифовальном станке 3М151. Оправка выполнена цилиндрической, консольной со шпоночным пазом. Оправка закреплена в шпинделе круглошлифовального станка с помощью конуса Морзе №4. Данная оправка предназначена для получения точности поверхностей: Ø50h8, с параметром шероховатости Ra = 1,25 мкм (точность и шероховатость технологические) и Ø40k6, с параметром шероховатости Ra = 0,8 мкм (точность и шероховатость технологические).
Станочное приспособление состоит из оправки, штока, шайбы быстросъемной и шпонки призматической.
Заготовка на оправке устанавливается базовым обработанным торцом в упор к торцу оправки и цилиндрической внутренней поверхностью на оправку, со шпонкой, прижимается шайбой быстросъемной, которая зажимается через шток с помощью вращательного пневмоцилиндра, который расположен при станке.
Оправка имеет простую конструкцию, обеспечивает свободный доступ инструмента к поверхности, которая обрабатывается, удобна в эксплуатации, имеет стандартизированные детали, имеет высокую надежность зажима заготовки, хорошее быстродействие (пневмозажим заготовки).

Техническая характеристика оправки:
- усилие зажима заготовки, Н 13940
- ход штока, мм 10.....12
- давление воздуха в системе, МПа 0,63
- пневмоцилиндр по ГОСТ 19899-84 при станке, D 100
- габариты рабочей зоны, Диаметр х Длина, мм 95х158
- конус Морзе оправки №4
- масса, кг 0,7
