Оправка для фиксации детали типа "Голова"

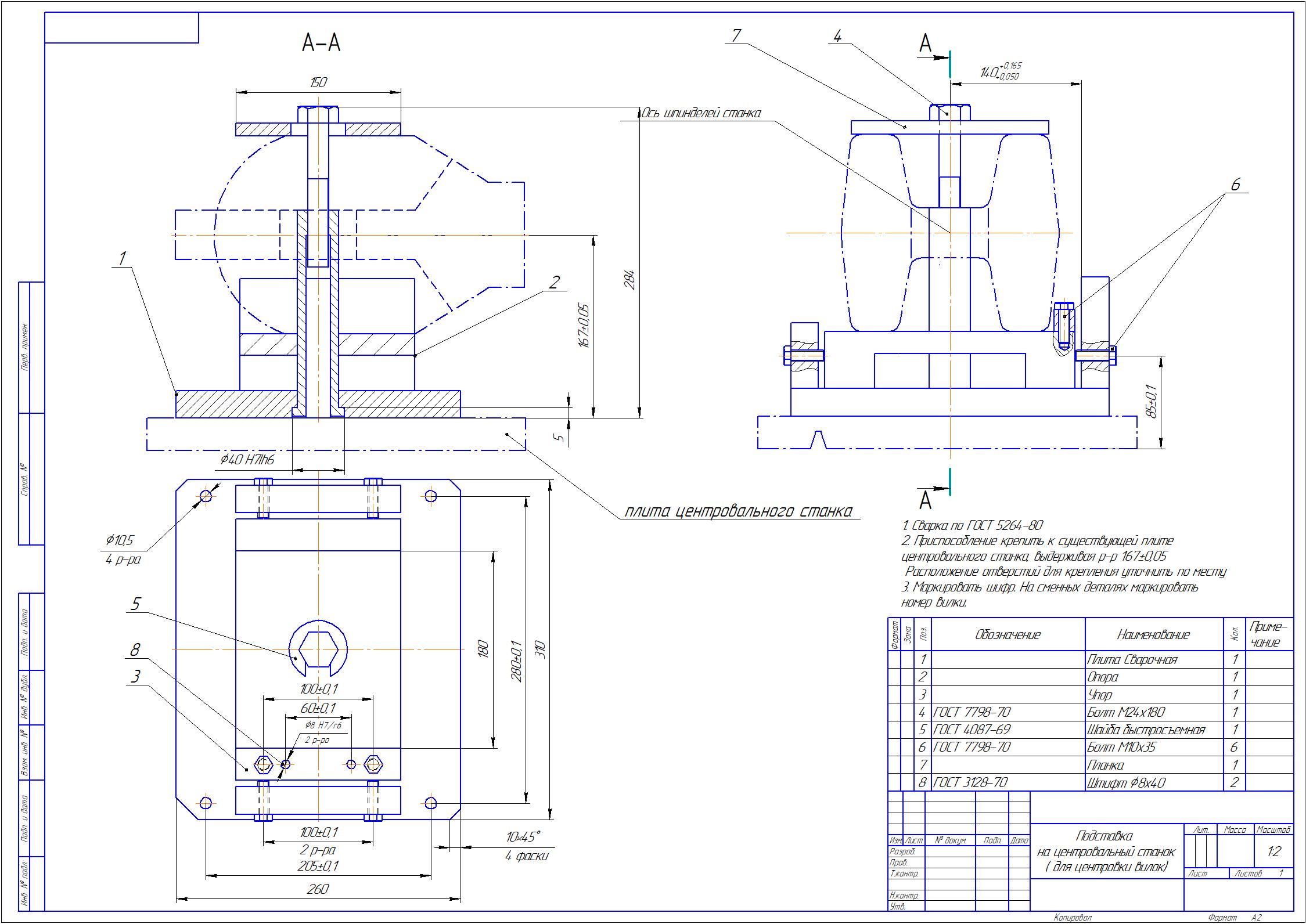

Сборочный чертеж для обработке на станке детали типа "Голова" с возможностью расточки по внутренней стороне

Состав: Сборочный чертеж (СБ) , деталировка (оправка, станина, планка, опора), спецификация.

Софт: КОМПАС-3D 15.2

Файлы:

Подставка на центровочный станок/

Подставка на центровочный станок/подставка на центровочный станок.jpg

Подставка на центровочный станок/Планка 2.cdw

Подставка на центровочный станок/Опора.cdw

Подставка на центровочный станок/Планка.cdw

Подставка на центровочный станок/подставка на центровочный станок.cdw
