Оправка для заточного станка под вал диаметром 12 мм.

Оправка для заточного станка под вал двигателя 12 мм., позволяющая устанавливать круг с посадочными диаметрами 20 мм., 22,23 мм. и 32 мм.

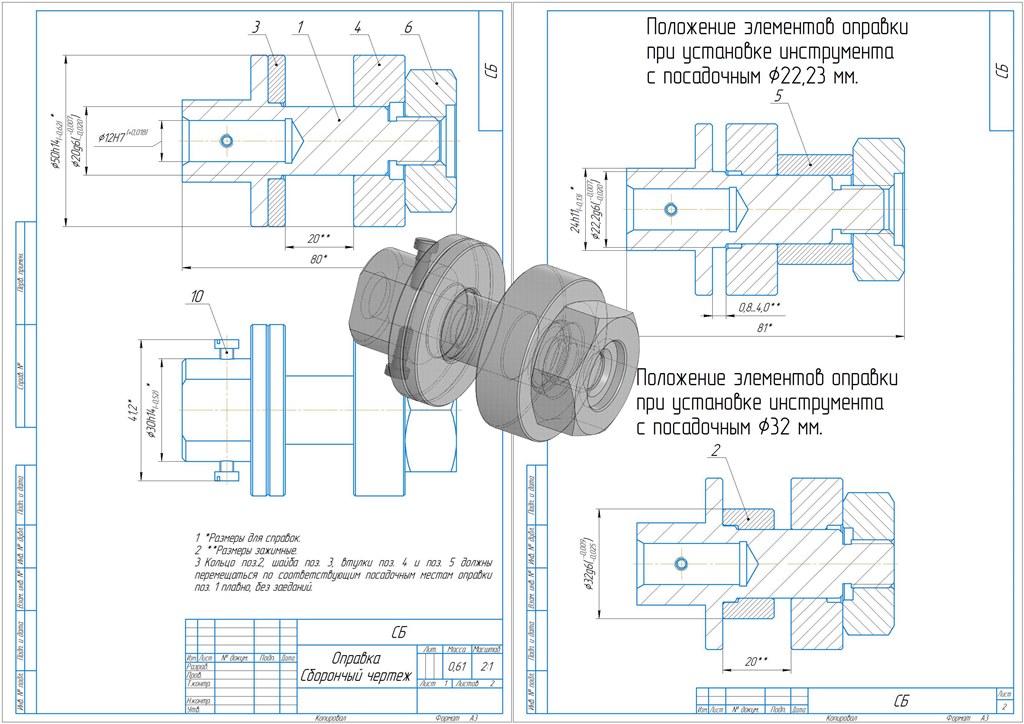

Состав: Сборочный чертеж, деталировка, спецификация, 3-D модель

Софт: КОМПАС-3D 20

Файлы:

2 - Кольцо.m3d

6 - Гайка.m3d

3 - Шайба.m3d

СБ (посадочный 22,23).a3d

СБ.cdw

3 - Шайба.cdw

СБ (посадочный 20).a3d

СП.cdw

1 - Оправка.m3d

4 - Втулка.cdw

5 - Втулка.cdw

6 - Гайка.cdw

5 - Втулка.m3d

СБ (посадочный 32).a3d

1 - Оправка.cdw

4 - Втулка.m3d

2 - Кольцо.cdw
