Комбинированные консольные расточные многорезцовые оправки

Комбинированные консольные расточные многорезцовые оправки применяются для растачивания отверстий и фасок.

Данная серия представлена такими консольными комбинированными оправками:
1. Оправка обеспечивает обработку отверстия Ø40Н7, одновременно тремя резцами за один проход (Ø39,88Н10 / Ø40Н7 / и фаски 1х45º);
2. Оправка обеспечивает обработку отверстий, одновременно тремя резцами за один проход (Ø55Н11 / Ø59Н11 / Ø47Н7);
3. Оправка обеспечивает обработку отверстий, одновременно двумя резцами за один проход (Ø52Н8 / Ø62Н8);
4. Оправка обеспечивает обработку отверстия Ø110Н7, одновременно двумя резцами за один проход;
5. Оправка обеспечивает обработку отверстия Ø60Н8, одновременно двумя резцами за один проход (Ø59,82Н10 / Ø60Н8).

Отличие данных комбинированных консольных расточных оправок от стандартных:
- обеспечивается обработка отверстий, одновременно двумя резцами за один проход
- повышается производительность труда благодаря совмещению переходов
- уменьшается номенклатуру режущего инструмента;
- уменьшается число технологических переходов
- повышается эффективность обработки отверстий;
- обеспечивается быстрая смена инструмента для сокращения времени простоя оборудования;
- повышается производительность благодаря применению более высоких скоростей резания (в 5 - 10 раз);
- повышается производительность благодаря большей устойчивости композита по сравнению с резцами из твердого сплава;
- повышается точность (7 - 8 квалитеты) и качество обработки Ra = 0,08 - 1,25 мкм, благодаря обработке на станках с ЧПУ;
- повышается эффективность расточки, благодаря замене твердосплавных резцов на резцы из композита;
- в большинстве случаев отпадает необходимость доводочных операций (шлифовки).
Итак применение резцов из композита обеспечивает длительный срок службы инструмента, стабильность операций за счет повышенной прочности резцов, увеличенную стойкость и улучшенное качество обработанной поверхности, сохранение точности обработки при работе на высоких скоростях резания.

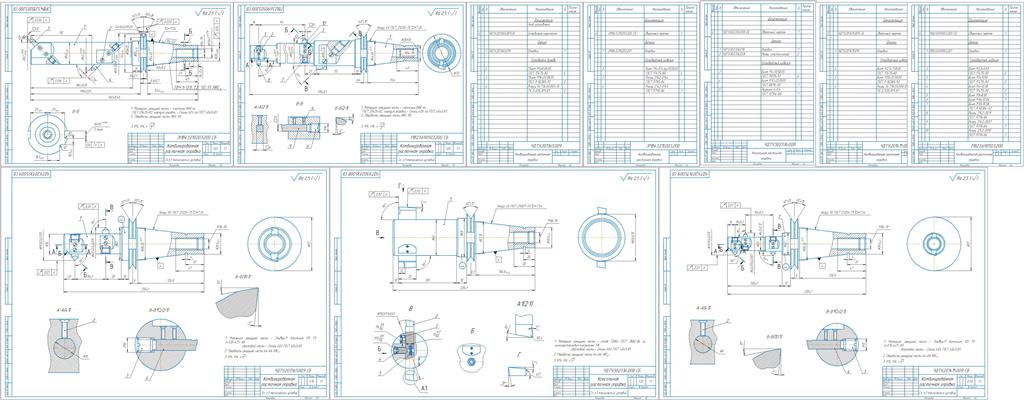

Состав: Консольная комбинированная расточная оправка (5 СБ), Спецификации, Описание оправок Язык документа

Софт: КОМПАС-3D 11

Файлы:

Каталог / Машиностроение и механика / Металлорежущие станки и инструменты / Режущий, станочный инструмент / Комбинированные консольные расточные многорезцовые оправки

Комбинированная расточная оправка 47Н7/Комбинированная расточная оправка.doc
Комбинированная расточная оправка 47Н7/~$мбинированная расточная оправка 47Н7.CD~
Комбинированная расточная оправка 52_62/~$мбинированная расточная оправка 52_62.CD~
Консольная расточная оправка 110Н7/~$нсольная расточная оправка 110Н7.CD~
Многорезцовая расточная оправка 60Н8/~$огорезцовая расточная оправка 60Н8.CD~
Комбинированная расточная оправка 47Н7/Комбинированная расточная оправка 47Н7.CDW
Комбинированная расточная оправка 52_62/Комбинированная расточная оправка 52_62.CDW
Комбинированная расточная оправка 40Н7/Комбинированная расточная оправка.CDW
Консольная расточная оправка 110Н7/Консольная расточная оправка 110Н7.CDW
Многорезцовая расточная оправка 60Н8/Многорезцовая расточная оправка 60Н8.CDW
Комбинированная расточная оправка 47Н7/Спецификация 47Н7.cdw
Комбинированная расточная оправка 40Н7/Спецификация комбинированная оправка 40Н7.cdw
Консольная расточная оправка 110Н7/Спецификация консольная оправка 110Н7.cdw
Комбинированная расточная оправка 52_62/Спецификация оправка 52_62.cdw
Многорезцовая расточная оправка 60Н8/Спецификация оправка 60Н8.cdw
Комбинированная расточная оправка 40Н7/Комбинированная расточная оправка 40Н7.docx
Многорезцовая расточная оправка 60Н8/Многорезцовая расточная оправка 60Н8.docx
Комбинированная расточная оправка 40Н7
Комбинированная расточная оправка 47Н7
Комбинированная расточная оправка 52_62
Консольная расточная оправка 110Н7
Многорезцовая расточная оправка 60Н8
