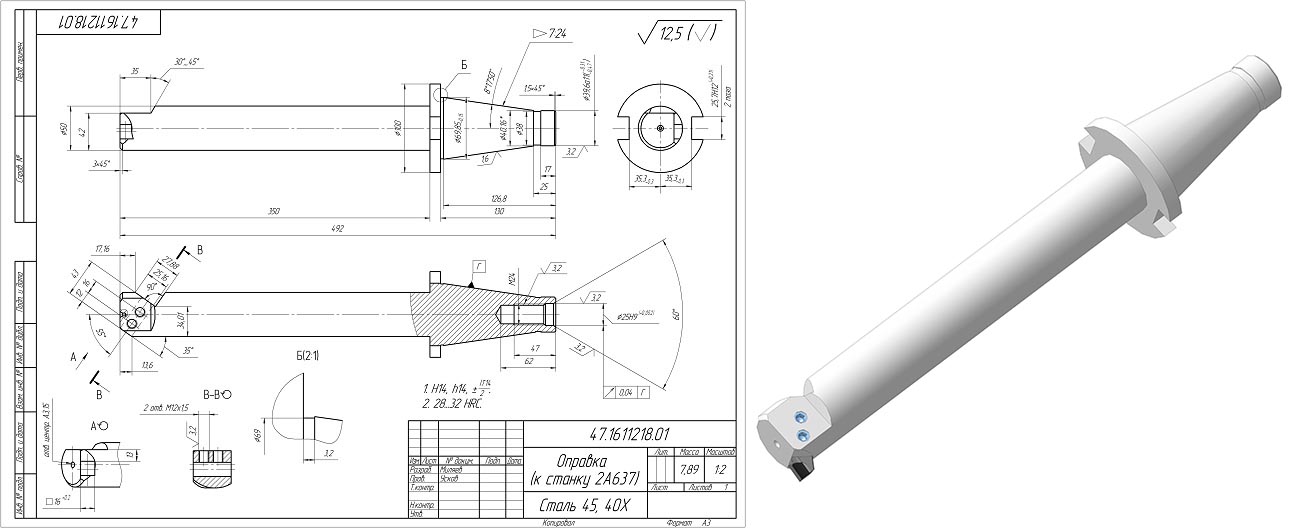

Расточная оправка длиной ф50х350 мм под резец сечением 16х16 мм, хвостовик с конусностью 7:24, номер конуса №50. Виду отсутствия пояска с канавкой предназначенного для захвата манипулятором инструментального магазина и отсутствия возможности установки штревеля для автоматического зажима, возможно применение на станках с ручной сменой инструмента и фиксированием длинным шомполом (штревелем) через внутреннее отверстие шпинделя (при необходимости канавку для автоматической смены инструмента можно дорисовать, остальные размеры будут без изменения).
Расточная оправка
0
7
1375
18
0
20
Сообщить о проблеме
Автор
mavrabas
Дата
22.11.2018
Язык
Русский
Состав
Деталировка, 3D-модель
Софт
КОМПАС-3D 12 SP2
