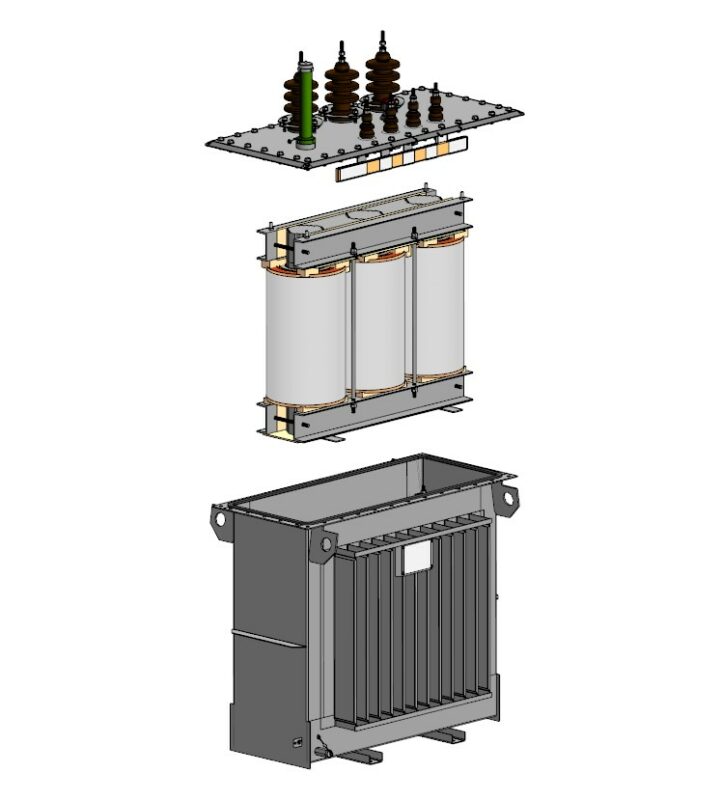

ТМГ 160 — это трансформатор масляный герметичный мощностью 160 кВА. Он предназначен для преобразования электрической энергии в сетях переменного тока в условиях умеренного и холодного климата.
Модель выполнена в масштабе 1:1.
Подробная деталировка частей представлена, за исключением активной части — обмотки показаны условно.
В конструкции трансформатора есть некоторые нюансы, но сборка выполнена с учётом реального трансформатора.
Сборка выполнена в программе Kompas 3D v22, но прилагается версия в формате STEP
