Проектирование трансформатора ТМГ-400/10

Курсовая работа на тему: Проектирование трансформатора ТМГ-400/10

Исходные данные для проектирования

Номинальная мощность трансформатора . . . . . . . . . . S = 400 кВА
Число фаз . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . m =3
Частота сети . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . f=50 Гц
Режим работы трансформатора . . . . . . . . . . . . . . . . . . продолжительный
Номинальное высшее линейное напряжение . . . . . . . UВН = 10000 В
Номинальное низшее линейное напряжение . . . . . . . UНН = 515 В
Схема и группа соединения обмоток . . . . . . . . . . . . . . Y/Y – 12
Способ охлаждения трансформатора . . . . . . . . . . . . . . естественное масляное
Напряжение короткого замыкания . . . . . . . . . . . . . . . . uк = 4,5%
Потери короткого замыкания . . . . . . . . . . . . . . . . . . . Рк = 3000 Вт
Потери холостого хода . . . . . . . . . . . . . . . . . . . . . . . . . Ро = 1500 Вт
Ток холостого хода . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Материал обмоток . . . . . . . . . . . . . . . . . . . . . . . . . . . . io = 4,9%
алюминий

1. Рассчитать трехфазный двухобмоточный трансформатор согласно
исходным данным.

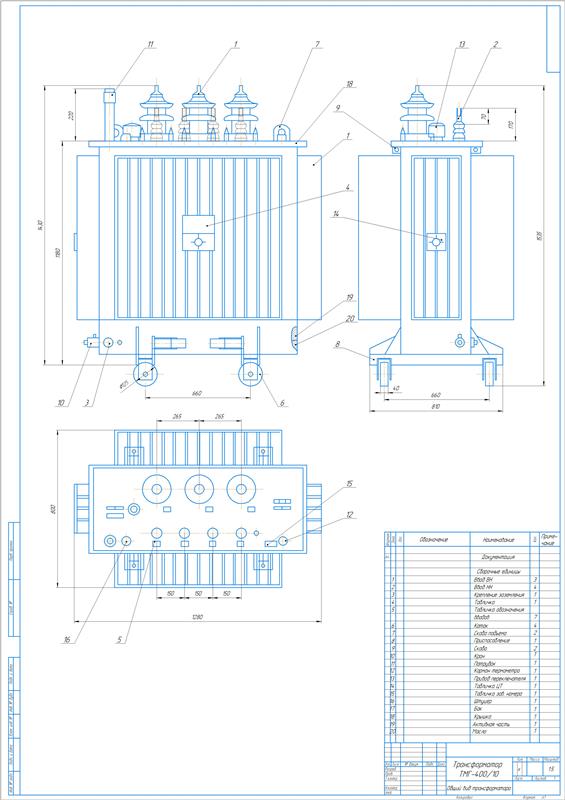

2. Согласно исходным данным выбрать марку трансформатора, расшифровать и начертить общий вид трансформатора на листе форма-та А1 согласно исходным данным.

Оглавление
Введение 3
1. Основные электрические величины 4
2. Определение основных размеров трансформатора 5
3. Расчет обмоток трансформатора 8
4. Расчет цилиндрической обмотки 1 из провода прямоугольного
сечения 9
5. Расчет многослойной цилиндрической обмотки 2 из провода
круглого сечения 12
6. Параметры и относительное изменение напряжения трансформатора15
7. Механические силы в обмотках при коротком замыкании 16
8. Расчет магнитной системы трансформатора 17
9. Коэффициент полезного действия 21
10. Заключение 22
Библиографический список 23
