Расчет трансформатора ТМГ-400/10-У1

Уфимский государственный авиационный технический университет
Кафедра электромеханики
Курсовой проект по дисциплине теория электромагнитных преобразователей энергии
на тему Расчет трансформатора
Уфа 2016

Мощность 400 кВА
Проведен расчет масляного трансформатора типа ТМГ-400/10-У1.
Рассмотрены особенности проектирования масляного трансформатора с обмотками из алюминиевого провода, плоской трёхстержневой магнитной системой и типом регулирования напряжения ПБВ.

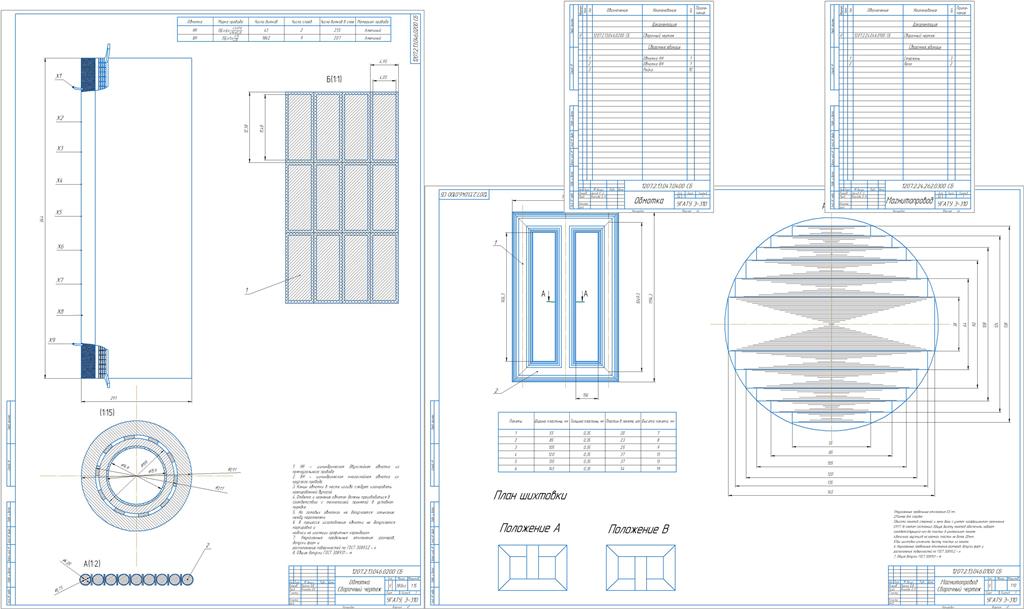

Выполнены сборочный чертёж магнитопровода и чертежи обмоток высокого и низкого напряжения.

Содержание
Введение 3
1. Расчет основных электрических велечин 4
1.1 Определение основных параметров 4
2. Расчет основных значений трансформатора 5
2.1 Выбор схемы конструкции и изготовления магнитной системы. 5
2.2 Выбор марки, толщины листов стали, типа изоляции пластин, индукции в магнитной системе. 5
2.3 Предварительный выбор конструкции обмоток 6
2.4 Предварительный расчет трансформатора и выбор соотношений конструкции обмоток основных размеров с учетом заданных значений 6
2.5 Определение диаметра стержня и высоты обмотки 13
3. Расчет обмоток ВН и НН. 14
3.1 Расчет обмотки НН 14
3.2 Расчет обмотки ВН 15
4.1 Потери короткого замыкания 18
4.2 Расчет напряжения короткого замыкания 19
4.3 Определение механических сил в обмотках и нагрева обмоток при коротком замыкании 19
4.4 Температура обмоток через 5 с. После возникновения КЗ 20
5. Расчет магнитной системы 21
5.1 Расчет размеров магнитной системы и массы стали 21
6. Расчет параметров холостого хода 22
6.1 Расчет потерь холостого хода 22
6.2 Расчет тока холостого хода 23
7. Тепловой расчет и расчет системы охлаждения 25
7.1 Поверочный расчет обмоток 25
7.2 Расчет системы охлаждения 7 25
7.3 Допустимое превышение температуры обмоток и масла над температурой воздуха 26
Список литературы 30
