Расчет и проектирование силового масляного трансформатора ТМ-400/10

Уфимский государственный авиационный технический университет
Кафедра электромеханики
Курсовой проект по дисциплине "Расчет электромеханических преобразователей энергии"
На тему: "Расчет и проектирование силового
масляного трансформатора"
Уфа 2018

В данной курсовой работе проведен расчет масляного трансформатора типа ТМ – 400/10.

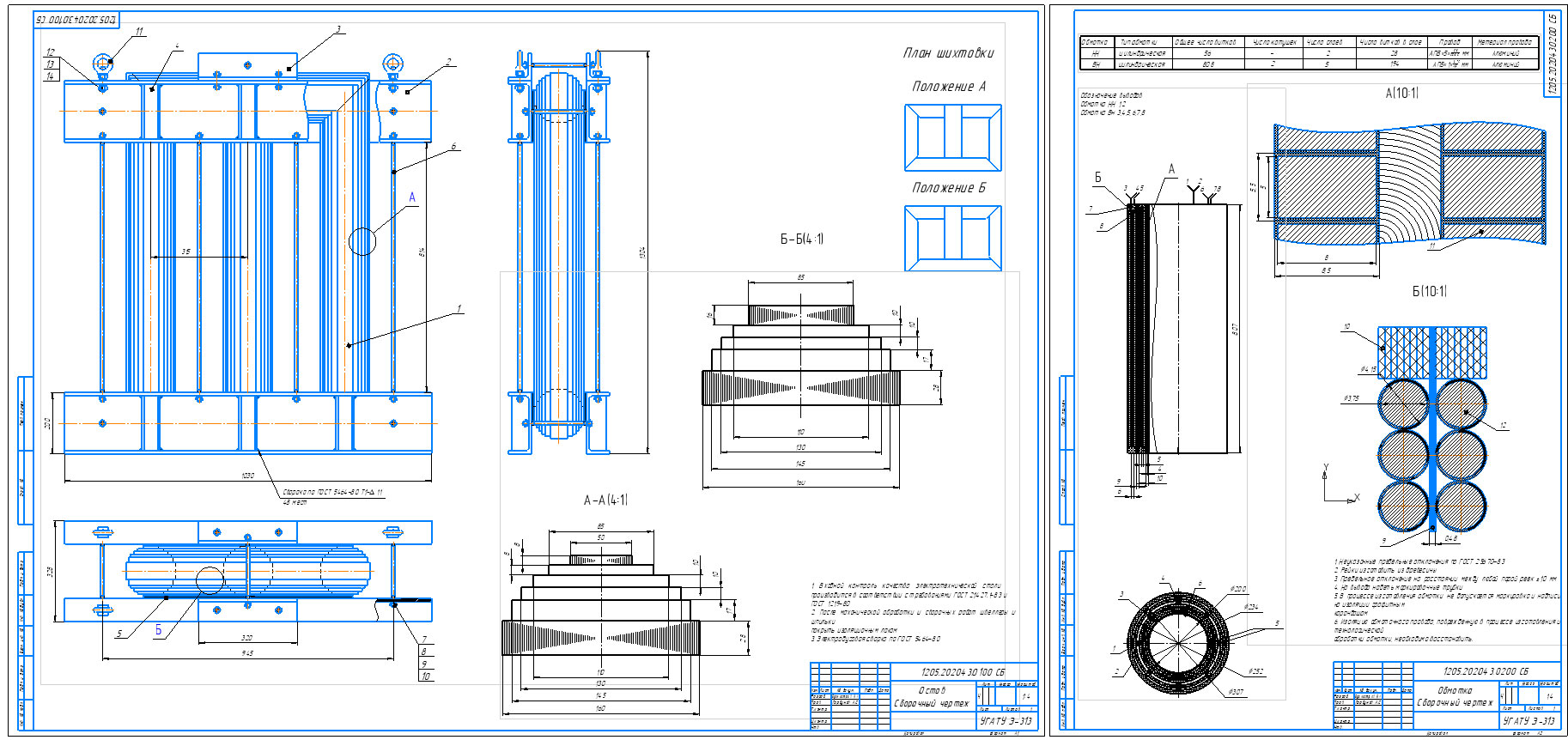

Выполнены сборочный чертеж остова и чертежи обмоток высокого и низкого напряжения.

Исходные данные: Трансформатор ТМ-400/10: Масляный с обмотками из алюминиевого провода, плоской трехстержневой магнитной системой. Схема соединения обмоток: Звезда(н)/Треугольник
Содержание:
Введение
1 Определение основных электрических величин
2 Расчет главных размеров трансформатора
3 Расчет обмоток нн и вн
4 Расчет параметров короткого замыкания
5 Расчет магнитной системы
6 Расчет параметров холостого хода
7 Тепловой расчет трансформатора
8 Расчет параметров т-образной схемы замещения
9 Разработка и краткое описание конструкции трансформатора
10 Сравнение технико-экономических показателей серийного и проектируемого трансформатора
Список литературы
