Расчёт масляного трансформатора ТМ 25/10

Тгнгу, 2015 г., 37 стр.
Электрические машины
Расчёт масляного трансформатора

Трансформатором называется статическое электромагнитное устройство, имеющее две или более обмоток связанных индуктивно, и предназначенные для преобразования посредством электромагнитной индукции одной или нескольких систем переменного тока в одну или несколько других систем переменного тока.
В народном хозяйстве используются трансформаторы различного назначения в диапазоне мощностей от долей вольт-ампера до 1 млн. кВА и более. Принято различать трансформаторы малой мощности с выходной мощностью 4 кВА и ниже для однофазных и 5 кВА и ниже для трёхфазных сетей и трансформаторы силовые мощностью от 6,3 кВА и более для трёхфазных и от 5 кВА и более для однофазных сетей.
Проектирование трансформатора ставит целью повышение качества трансформатора, экономия материалов и затрат на производство трансформатора, а также снижение потерь энергии при их работе. Полученный при проектировании опыт может быть полезен инженерам и техникам, работающим в области проектировании, производства, эксплуатации и ремонта трансформаторов.
Целью данной курсовой работы является проектирование трёхфазного масляного трансформатора ТМ – 25/10, соответствующего ГОСТ 12022-76.

Исходные данные:
Номинальная мощность S=25 кВА
Напряжение обмотки ВН 10 кВ
Напряжение обмотки НН 0,4 кВ
Число фаз 3
Схема и группа соединения обмоток Y/Y-0
Напряжение короткого замыкания 4.5%
Ток холостого хода 3.2%
Потери короткого замыкания 600 Вт
Потери холостого хода 105 Вт

Определение основных электрических величин
Расчет основных размеров трансформатора
Выбор схемы, конструкции, материала и технологии изготовления магнитной системы
Выбор индукции в магнитной системе
Выбор конструкции и определение размеров основных изоляционных промежутков главной изоляции обмоток
Выбор материала и конструкции обмоток
Расчёт основных коэффициентов
Определение основных размеров
Расчёт обмоток НН и ВН
Определение параметров короткого замыкания
Определение потерь короткого замыкания
Расчёт напряжения короткого замыкания
Определение механических сил в обмотках и нагрева при коротком замыкании
Расчёт магнитной системы трансформатора
Определение размеров магнитной системы
Определение потерь холостого хода
Расчёт тока холостого хода
Тепловой расчёт системы охлаждения
Тепловой расчёт обмоток
Тепловой расчет бака

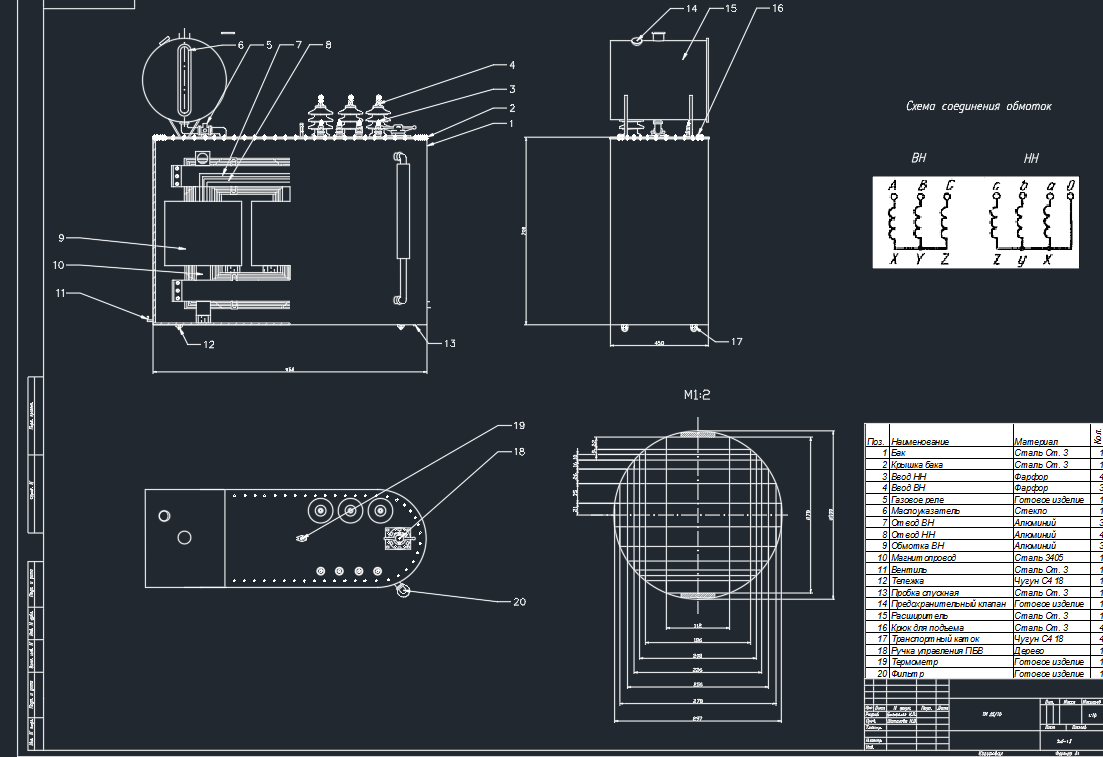

Состав: Вид общий (ВО) + ПЗ Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Электрические машины / Трансформаторы / Расчёт масляного трансформатора ТМ 25/10

Схема.dwg
ОТчет.docx
