Расчет трансформатора ТМ-630 10/0,4кВ

ФГБОУ ВО Ижевская ГСХА
Кафедра Электротехники, электрооборудования и электроснабжения
Курсовая работа по дисциплине "Ремонт и эксплуатация электрооборудования"
Восстановительный расчет трансформатора
2015 год

Исходные данные:
Sн=630 кВА, полная мощность трансформатора
UВН =10 кВ, номинальное высшее линейное напряжение,
UНН = 0,4 кВ – номинальное низшее линейное напряжение,
Uк=6 %, напряжение короткого замыкания
Y/Z-11 - схема и группа соединения обмоток.

СОДЕРЖАНИЕ

ИСХОДНЫЕ ДАННЫЕ …………………………………………………………… 3
1 РАСЧЕТ ОБМОТКИ НН…………………………………………………………. 4
2 РАСЧЕТ ОБМОТКИ ВН…………………………………………………………. 10
3 ОПРЕДЕЛЕНИЕ ПОТЕРЬ КОРОТКОГО ЗАМЫКАНИЯ…………………….. 16
4 ТЕПЛОВОЙ РАСЧЕТ ТРАНСФОРМАТОРА………………………………….. 18
ЛИТЕРАТУРА………………………………………………………………………. 20

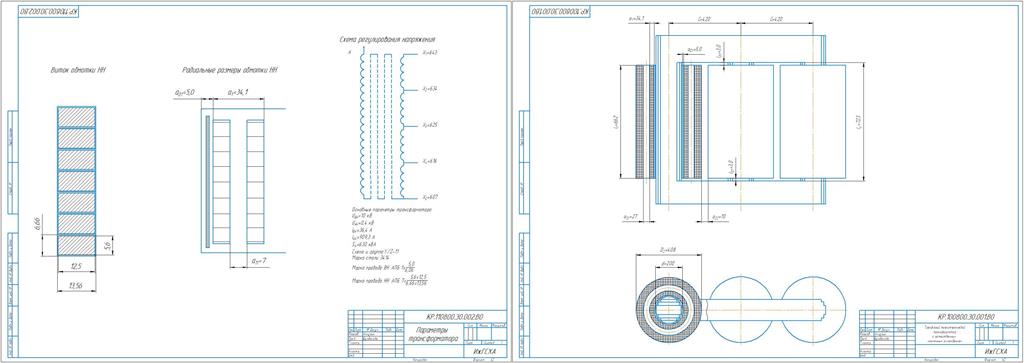

Состав: Пояснительная записка, чертеж трансформатора, параметры трансформатора Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Электрические машины / Расчет трансформатора ТМ-630 10/0,4кВ

Аккузин\~$счет трансформатора.doc
Аккузин\Параметры трансформатора.cdw
Аккузин\Расчет трансформатора.doc
Аккузин\Чертеж трансформатора.cdw
Аккузин
