Расчёт и конструктивная разработка трансформатора ТМ 630/6

Красноярский государственный технический университет

Кафедра "Электрификация промышленных предприятий"

дисциплина электрические машины
КУРСОВОЙ ПРОЕКТ

ТРАНСФОРМАТОР ТМ 630/6
2015

Выполнить расчёт и конструктивную разработку трансформатора со следующими данными:

1. Тип трансформатора………...…..……………………………ТМ 630/6.
2. Число фаз………...……………………………………………………..3.
3. Частота напряжения сети………...……………………………….50 Гц.
4. Номинальная мощность………...…………………………….630 кВА.
5. Номинальное напряжение обмотки ВН………..…………………6 кВ.
6. Номинальное напряжение обмотки НН………...………………0,4 кВ.
7. Схемы и группа соединения обмоток………...………………..Y/YН-0.
8. Система охлаждения – с естественной циркуляцией масла и воздуха (естественное масляное).
9. Режим работы – длительная нагрузка.
10. Установка……...………………………………………...……наружная.

Параметры трансформатора

1. Напряжение короткого замыкания………..……………………..5,5 %.
2. Потери короткого замыкания………...………………………...7,6 кВт.
3. Ток холостого хода………...……………………………………...2,0 %.
4. Потери холостого хода………...……………………………....1,31 кВт.

Содержание
1 Расчёт основных электрических величин трансформатора 4
2 Расчёт основных размеров трансформатора 5
2.1 Выбор материала и конструкции магнитной системы 5
2.2 Определение размеров главной изоляции обмоток 5
2.3 Определение диаметра стержня и высоты обмоток 6
3 Расчёт обмоток НН и ВН 7
3.1 Расчёт обмоток НН 7
3.1.1 Расчёт винтовой обмотки 8
3.2 Расчёт обмоток ВН 10
3.2.1 Расчёт непрерывной катушечной обмотки 11
4 Определение параметров короткого замыкания 12
4.1 Определение потерь короткого замыкания 12
4.2 Расчёт напряжения короткого замыкания 14
4.3 Определение механических сил и нагрева обмоток при КЗ 15
5 Расчет магнитной системы трансформатора 17
5.1 Определение размеров и массы магнитной системы 17
5.2 Определение потерь холостого хода трансформатора 18
5.3 Определение тока холостого хода трансформатора 19
6 Тепловой расчёт трансформатора 20
6.1 Тепловой расчёт обмоток 20
6.2 Тепловой расчёт бака трансформатора 20
6.2.1 Бак с навесными радиаторами 22
6.3 Расчёт превышений температуры обмоток и масла 23
Список использованных источников 24

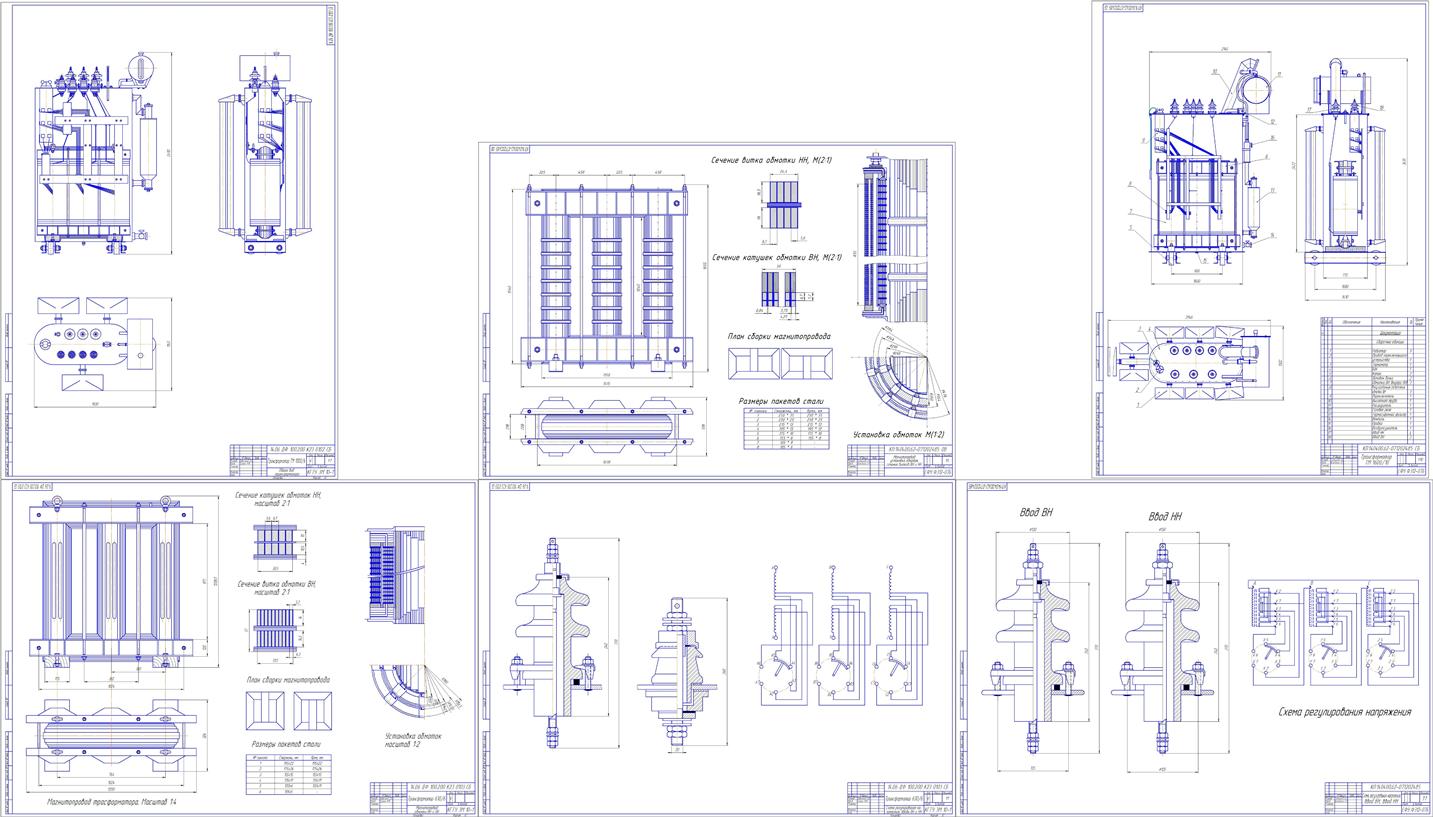

Состав: Пояснительная записка, черчеж магнито провода, трансформатора, высших обмотки и низшей обмотки Язык документа

Софт: КОМПАС-3D v15
