Технологический Университет в Коста-Рике
TEC Tecnológico de Costa Rica
ESCUELA DE INGENIERÍA ELECTROMECÁNICA

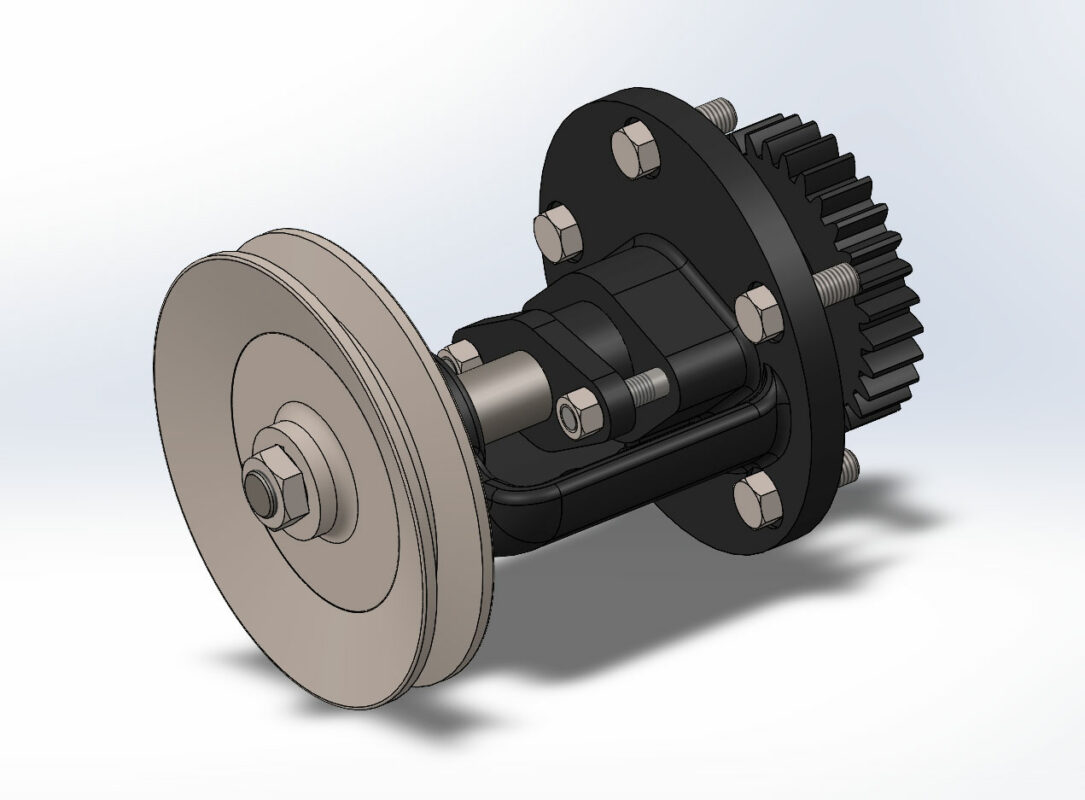

Представленный чертеж является сборочным чертежом. Эта система представляет собой механизм клиноременного привода, используемый для преобразования клиноременного привода двигателя в зубчатый привод. Главный вал агрегата несет на одном конце клиновидный шкив, а на другом — звездочку. Сальник 2 крепится к кронштейну 1 шпильками 7 и гайками. Втулка 3 вставляется в кронштейн и позиционируется установочным винтом. Вал 4 вставляется в указанный выше узел, а звездочка 6 устанавливается на левой стороне вала, в то время как клиновидный шкив 5 устанавливается на правой стороне с помощью сегментных шпонок. Звездочка и клиновидный шкив закрепляются на месте двумя гайками. Узел обеспечивает свободное вращение вала внутри кронштейна, а сальник и втулка служат подшипниками для вала.
