Проектирование червячного редуктора с нижним расположением червяка с клиноременной передачей

Ярославская государственная сельскохозяйственная академия
Кафедра технического сервиса
Курсовая работа по дисциплине: «Детали машин»
На тему: «Проектирование червячного редуктора с нижним расположением червяка с клиноременной передачей»
Ярославль 2015

исходные данные
– мощность на выходном валу редуктора Pвых = 1,2 кВт;
– частота вращения выходного вала редуктора nвых = 0,55 об/с;
– срок службы Lh = 9 лет;
- коэффициент годового использования, Кr (0,7);
- коэффициент суточного использования, К сут (0,3).
Проведен расчет червячной передачи редуктора, сконструированы валы, рассчитаны шпоночные соединения, подшипники
Содержание
1. Выбор электродвигателя, кинематический и силовой расчет
2. Расчет червячной передачи редуктора
3. Расчет и конструирование валов
4. Расчет шпоночных соединений
5. Расчет подшипников
6. Конструирование зубчатых колес
7. Конструирование корпусных деталей и крышек подшипников
8. Смазка зацепления, выбор сорта масла
9. Выбор посадок
10. Сборка и регулировка редуктора
11. Расчет открытой клиноременной передачи
Список литературы

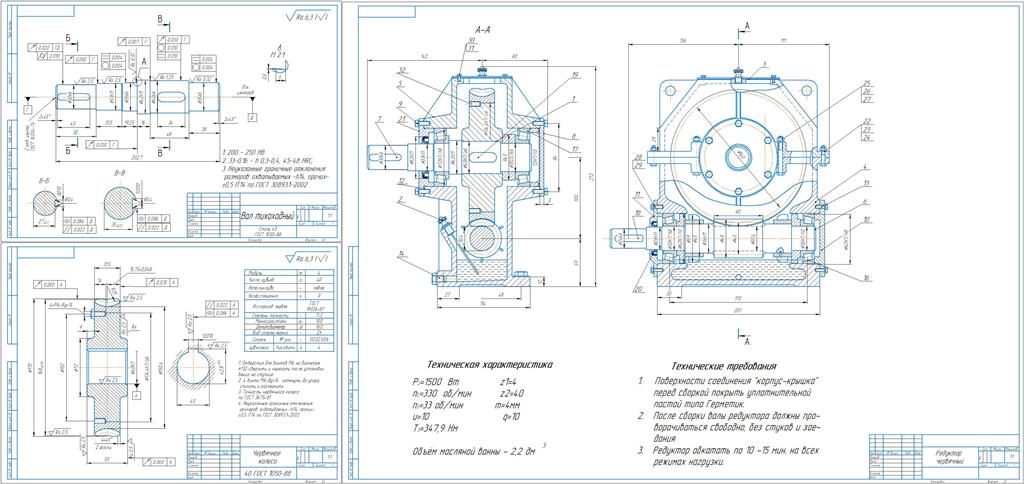

Графическая часть - Вал тихоходный, редуктор, колесо

Состав: Редуутор (СБ), Вал тихоходный, Червячное колесо, ПЗ, Спецификация Язык документа

Софт: КОМПАС-3D 13

Каталог / Машиностроение и механика / Детали машин / Проектирование червячного редуктора с нижним расположением червяка с клиноременной передачей

Просмотр файлов
спец
A3_Червячное колесо1.cdw
А
А
Д2_2016_исп.docx
Спец1.cdw
