Червячный редуктор с нижним расположением червяка U=16

Белорусская государственная сельскохозяйственная академия
Кафедра мелиоративных и строительных машин
Курсовой проект по дисциплине "Детали машин и основы конструирования"
На тему: "Проектирование привода механизма изменения угла наклона стрелы крана КС-4571
Горки 2016

Техническая характеристика
1. Вращающий момент на тихоходном валу - Т = 1440 Нм.
2. Частота вращения тихоходного вала - n = 31,3 об/мин
3. Передаточное число редуктора - U = 16
4. Коэффициент полезного действия -  = 0,84 (84%)
5. Частота вращения быстроходного вала = 950 об/мин
Исходные данные:
1. тип редуктора – нижний червяк;
2. вращающий момент на тихоходном валу - Т = 1440 Нм.
3. режим нагрузки – переменный;
4. зубчатые колеса нарезаны без смещения;
5. расположение колес относительно опор – симметричное.

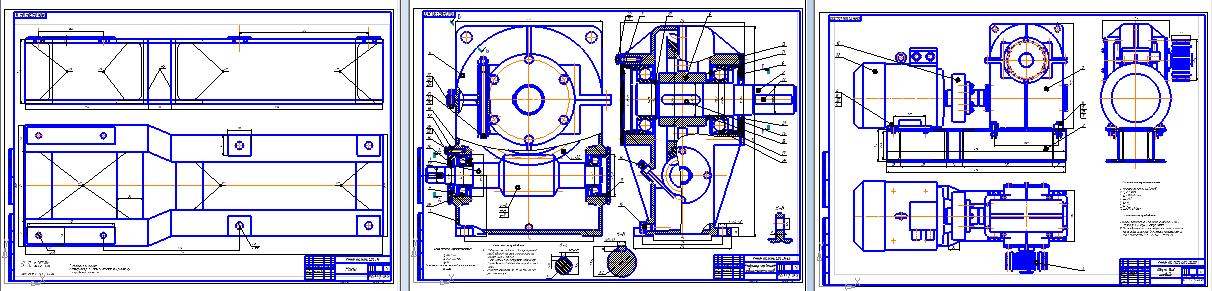

Состав: Редуктор, Общий вид привода, Спецификация, Рама, Деталировка(Червячное колесо, Вал червячного колеса), ПЗ Язык документа

Софт: КОМПАС-3D 13 SP2

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Детали машин / Червячный редуктор с нижним расположением червяка U=16

Вал червячного колеса.cdw
Детали машин.docx
Общий вид.cdw
Рама.cdw
Редуктор.cdw
Спецификация Привод.spw
Спецификация Редуктор.spw
Червячное колесо.cdw
