Редуктор червячный u=16 Шейнблинт Вариант 10-3

МГТУ им. Н.Э.Баумана
Редуктор червячный u=16 Шейнблинт Вариант 10-3

Техническое задание 10 (вариант 3) исходные данные:
Грузоподъемность F, кН 1,8
Скорость подъема м/с 0,25
Диаметр барабана D, мм 250
Угол наклона ременной передачи 30°
Допускаемое отклонение
скорости подъема δ, % 4
Срок службы привода Lг, лет 5

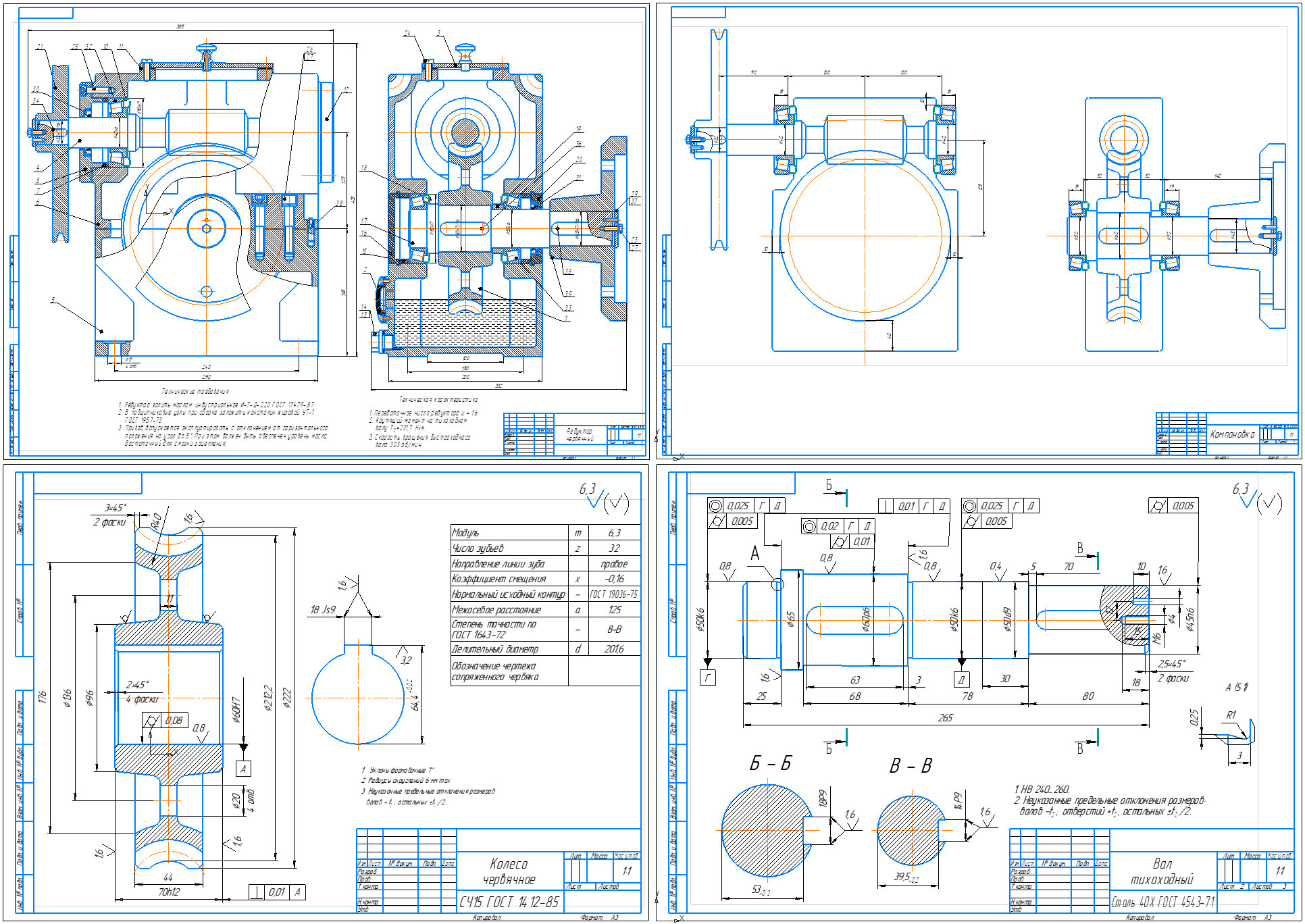

Чертежи курсового проекта по ДМ из задачника Шейнблинта. Спецификация, ТЗ и РПЗ присутствуют
Содержание
1 Кинематическая схема машинного агрегата
2 Выбор двигателя, кинематический расчет привода
3 Выбор материалов червячной передачи и определение допускаемых напряжений
4 Расчет закрытой червячной передачи
5 Расчет открытой поликлиновой передачи
6 Нагрузки валов редуктора
7 Проектный расчет валов. Эскизная компоновка редуктора.
8 Расчетная схема валов редуктора
9 Проверочный расчет подшипников
10 Конструктивная компоновка привода
11 Проверочные расчеты
12 Расчет технического уровня редуктора
Литература

Техническая характеристика
1. Передаточное число редуктора u = 16.
2. Крутящий момент на тихоходном валу Т=231,7 Н м.
3. Скорость вращения быстроходного вала 305 об/мин.
