Редуктор червячный u=40,0

Казахский агротехнический университет им.С.Сейфуллина
Кафедра Техническая механика
Курсовой проект по дисциплине "Детали машин"
На тему : "Привод механизма поворота крана"
Астана 2019

Исходные данные:
Момент сопротивления
вращению Т, кН·м 1,9
Скорость поворота v, м/с 0,08
Диаметр колонны D, мм 420
Допускаемое отклонение
скорости поворота крана δ, % 5
Срок службы привода Lг, лет 5

Проектируемый машинный агрегат служит приводом механизма поворота крана и может использоваться на предприятиях различного направления. Привод состоит из электродвигателя, вал которого через упругую муфту соединен с ведущим валом червячного редуктора с боковым расположением червяка и открытой зубчатой передачи, ведомый вал которой является основой поворотной колонны крана. Проектируемый привод работает в 2 смены в реверсивном режиме. Характер нагрузки - с малыми колебаниями.

Техническая характеристика
1. Передаточное число редуктора u=40,0.
2. Крутящий момент на тихоходном валу Т=321,6 Н м.
3. Скорость вращения быстроходного вала 935 об/мин.

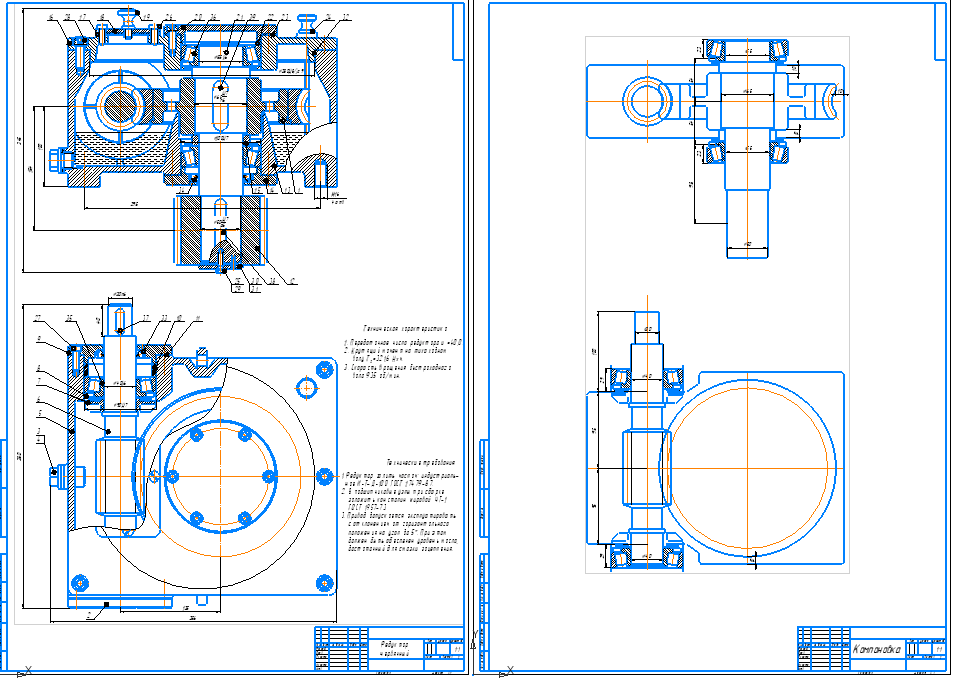

Состав: Пояснительная записка, Спецификация, вал, колесо червячное, редуктор, компановка Язык документа

Софт: КОМПАС-3D 17,1

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Редуктор червячный u=40,0

Вал.cdw
Колесо червячное 5.cdw
Компоновка.cdw
Расчет 4-5.doc
Редуктор.cdw
Спецификация редуктор.spw
