Маломощный одноступенчатый червячный редуктор u=40

Казанский национальный исследовательский технический университет им. А.Н. Туполева - КАИ
Кафедра приборостроения
Курсовой проект по дисциплине «Прикладная механика»
На тему «Проектирование маломощного одноступенчатого червячного редуктора u=40»
Казань, 2016

В данном проекте представлен расчет и проектирование маломощного одноступенчатого червячного редуктора, предназначенного для понижения частоты вращения и увеличения крутящего момента на выходном валу, с требуемым ресурсом работы 20000ч.

Техническая характеристика:
1. тип двигателя Сл340;
2. число оборотов на выходе редуктора, 100 об/мин;
3. передаточное число редуктора, i=40.
P= 16,5 Вт
T= 39,2 H мм
n= 4000 об/мин
m= 0,8 мм
z= 2
z= 80

Содержание
Задание
1. Кинематический и силовой расчет редуктора
2. Расчет прямозубой цилиндрической передачи
3. Проектный расчёт валов и подбор подшипников
4. Компоновка редуктора
5. Определение реакций в опорах валов и проверка подшипников качения на долговечность
6. Проверочный расчёт валов на прочность
7. Подбор шпонок и расчёт шпоночных соединений
8. Выбор смазки
9. Допуски и посадки
Список литературы
Приложение

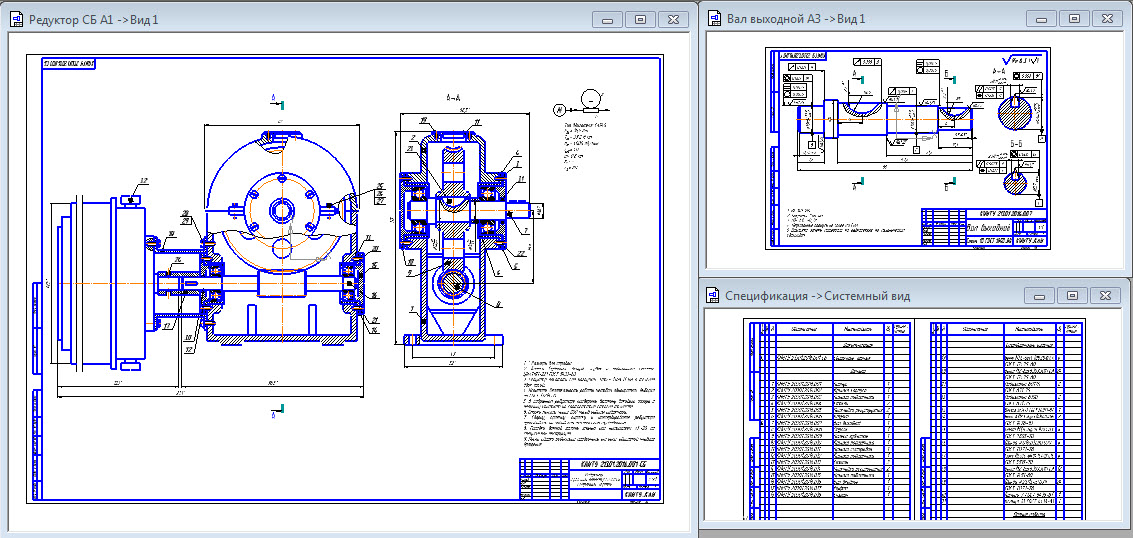

Состав: Редуктор (СБ), Деталировка (выходной вал), спецификация, пояснительная записка. Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Маломощный одноступенчатый червячный редуктор u=40

червячный редуктор/
червячный редуктор/Вал выходной А3.cdw
червячный редуктор/Пояснительная записка.doc
червячный редуктор/Редуктор СБ А1.cdw
червячный редуктор/Спецификация.cdw
