Маломощный одноступенчатый конический редуктор U=4

Казанский национальный исследовательский технический университет им. А.Н. Туполева - КАИ
Кафедра приборостроения
Курсовой проект по дисциплине «Прикладная механика»
На тему «Проектирование маломощного одноступенчатого конического редуктора U=4»
Казань, 2017

Спроектировать одноступенчатый конический редуктор, предназначенный для понижения частоты вращения и увеличения крутящего момента, с требуемым ресурсом работы 20000 ч.
Техническая характеристика:
1. тип двигателя Сл221;
2. число оборотов на выходе редуктора, 900 об/мин;
3. передаточное число редуктора, U=4.
P= 13 Вт
T= 34,3 H мм
n= 3600 об/мин
m= 0,4 мм
z= 20
z= 80

Содержание
Задание
1. Кинематический и силовой расчет редуктора
2. Расчет прямозубой цилиндрической передачи
3. Проектный расчёт валов и подбор подшипников
4. Компоновка редуктора
5. Определение реакций в опорах валов и проверка подшипников качения на долговечность
6. Проверочный расчёт валов на прочность
7. Подбор шпонок и расчёт шпоночных соединений
8. Выбор смазки
9. Допуски и посадки
Список литературы
Приложение

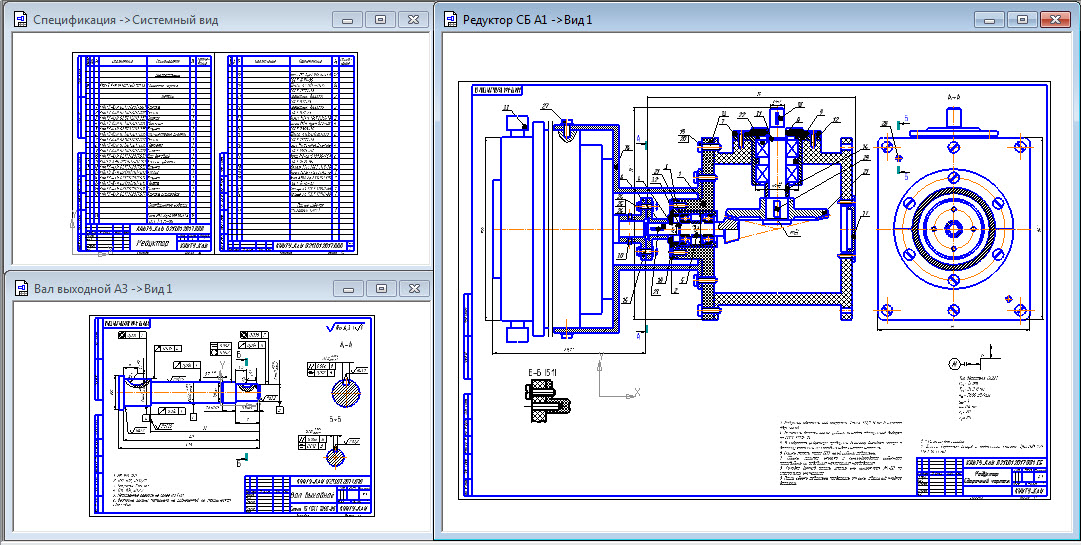

Состав: Редуктор (СБ), Деталировка (выходной вал), спецификация, пояснительная записка. Язык документа

Софт: КОМПАС-3D 16.1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Маломощный одноступенчатый конический редуктор U=4

конический редуктор/
конический редуктор/Вал выходной А3.cdw
конический редуктор/Пояснительная записка.docx
конический редуктор/Редуктор СБ А1.cdw
конический редуктор/Спецификация.cdw
