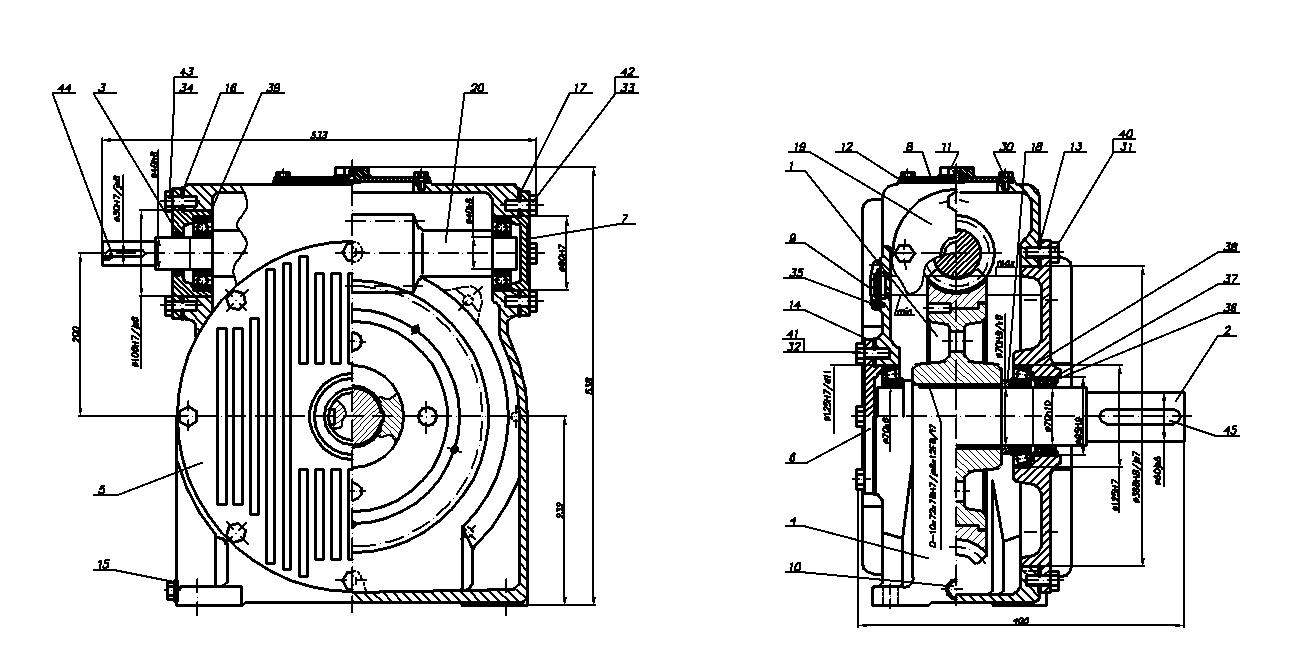

В данном проекте представлен расчет и проектирование червячного редуктора
Техническая характеристика
1 Вращающий момент на тихоходном валу, 849 Н· м
2 Частота вращения тихоходного вала, 36 об/мин
3 Передаточное число редуктора, u=10
4 Cтепень точности изготовления передач, 7степень
5 Коэффициент полезного действия, η=0,85
6 Радиальная консольная сила на тихоходном валу, не более 40 кН
