Расчет червячного одноступенчатого редуктора u=16

Могилевский государственный университет продовольствия
Кафедра прикладной механики
Курсовой проект по дисциплине Детали машин
На тему:Расчет червячного редуктора
Могилев 2014

В данном проекте рассматривался расчет червячного редуктора.Техническая характеристика
Исходные данные:
F = 3.3 кH;
С = 5 лет;
V = 0.35м/с;
t = 125 мм;
Z = 9
Ксут = 0.25
Кгод = 0.8
1. Передаточное число редуктора - U = 16
2. Коэффициент полезного действия -  = 0,9%
3. Частота вращения быстроходного вала = 3000 об/мин
4 Скорость скольжения червячного колеса v =2.05 м/с.
5 Крутящий момент на ведущем шкиве 16.6
6 Частота вращения ведущего шкива. 960

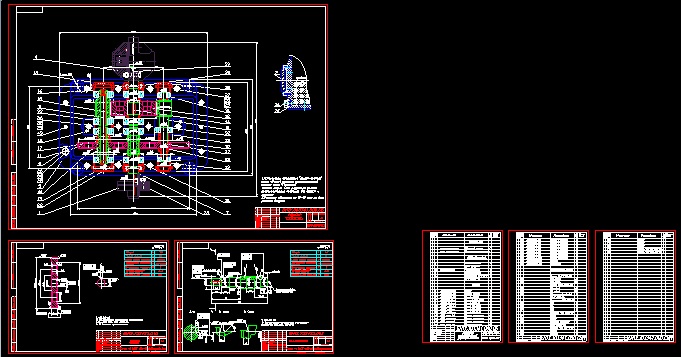

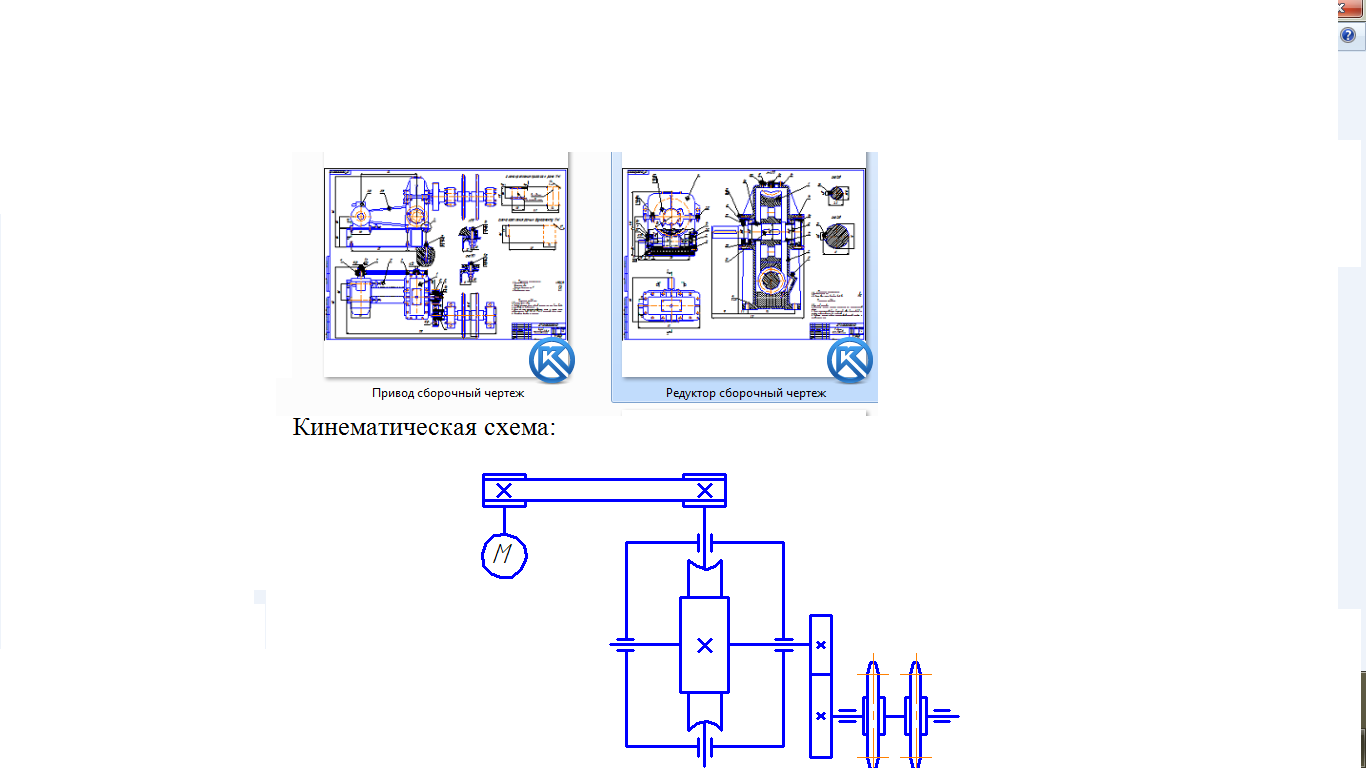

Состав: Редуктор (Сборочный чертеж),Привод(сборочный чертеж),Эскизная компановка,спецификация,ПЗ Язык документа

Софт: КОМПАС-3D 14

Файлы:

Каталог / Машиностроение и механика / Детали машин / Расчет червячного одноступенчатого редуктора u=16

пояснительная записка.doc
Привод сборочный чертеж.cdw
Редуктор сборочный чертеж.cdw
содержание.doc
Спецификация привод.doc
спецификация редуктор.doc
Эскизная компановка.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
