Редуктор червячный одноступенчатый с нижним расположением червяка u=12,5

Альметьевский государственный нефтяной институт
Кафедра прикладной механики
Курсовая работа по дисциплине «Техническая механика. Детали машин и основы
конструирования»
На тему: «Привод к мельнице»
Альметьевск 2015.

В рамках данного курсовой работы рассмотрены расчеты и проектирование привода, который включает в себя электрический двигатель, цепную передачу и одноступенчатый цилиндрический редуктор.
Курсовая работа содержит 2 листа формата А1, 2 спецификации, 4 листа формата А3, 61 страницу пояснительной записки.
Исходные данные:
Тяговая сила на валу рабочей машины F, kH - 0,78
Скорость вала рабочей машины v, м/c - 2,96
Диаметр колеса на валу рабочей машины D, мм - 808
Техническая характеристика привода:
Выбран электродвигатель 4АМ132М6У3, с синхронной частотой вращения 1000 об/мин, с мощностью Pдвиг.=7,5 кВт
Для передач выбрали следующие передаточные числа:
u1 = 12,5
u2 = 3,49

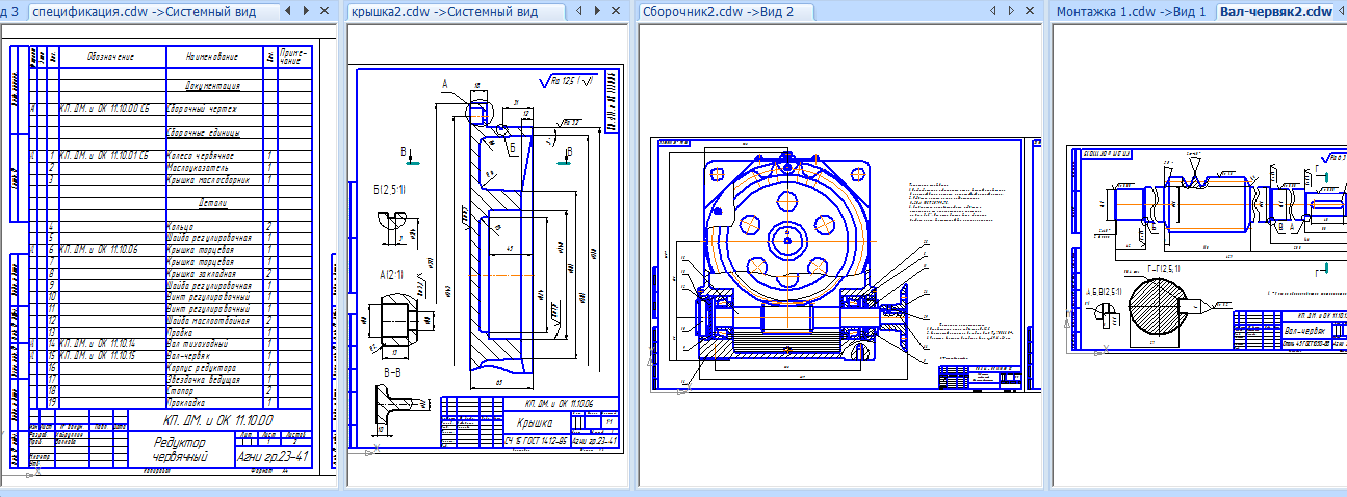

Состав: Общий вид привода, вал тихоходный, вал-червяк, колесо, крышка, редуктор червячный, пояснительная записка, спецификации Язык документа

Софт: КОМПАС-3D 12 sp1

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор червячный одноступенчатый с нижним расположением червяка u=12,5

редуктор червячный.cdw
спецификация во.cdw
спецификация.cdw
Общий вид привода.cdw
Вал тихоходный.cdw
Вал-червяк.cdw
Колесо.cdw
крышка.cdw
пояснительная записка.doc
