Редуктор червячный одноступенчатый с вертикальным расположением червяка, u = 12,5

Томский политехнический университет
Кафедра ТПМ
Курсовой проект по дисциплине "Механика"
На тему: "Привод червячно-цилиндрический"
Томск, 2014

В данном курсовом проекте произведен полный расчет одноступенчатого черячного редуктора с вертикальным расположением ведущего вала (u = 12,5). Работа включает:

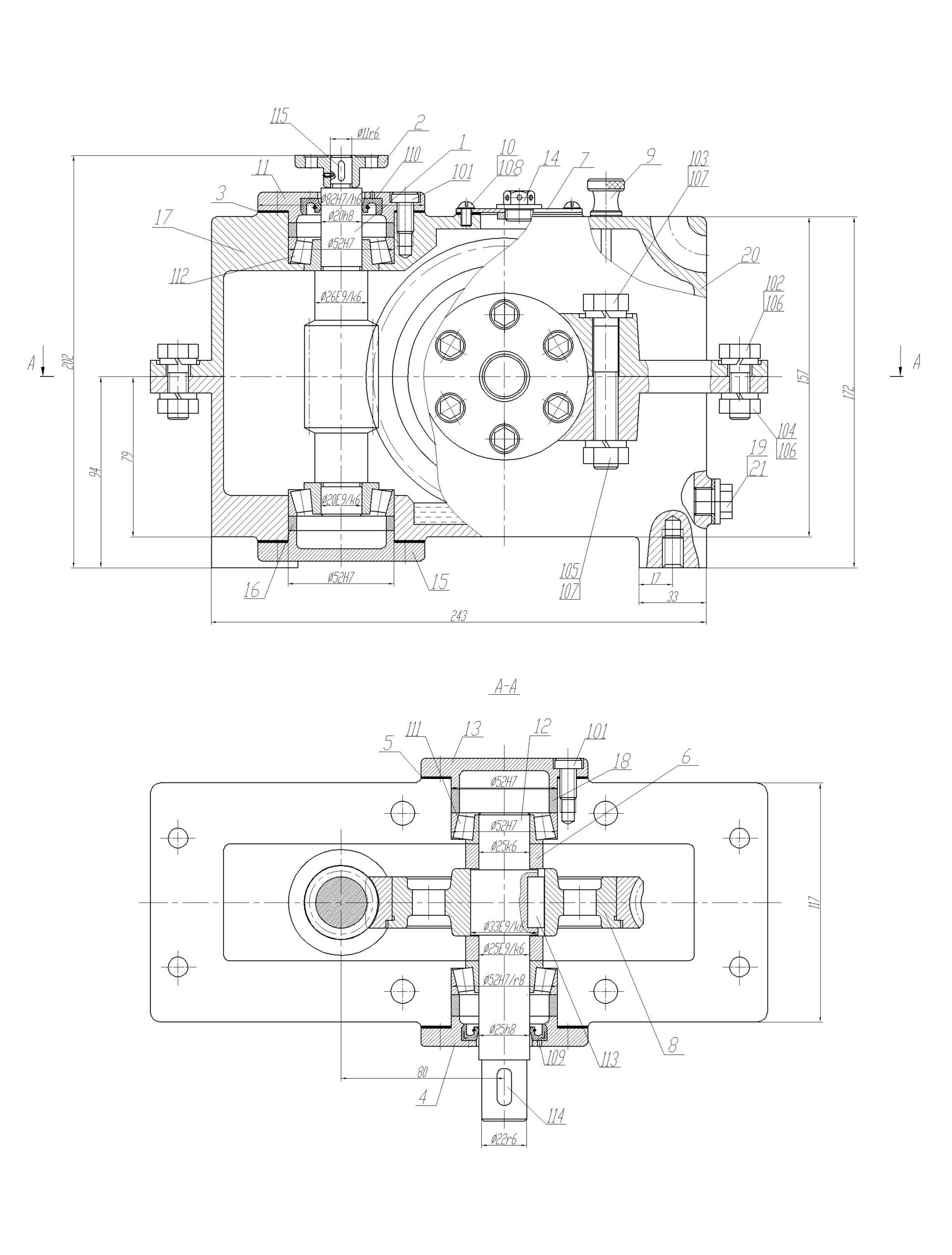

- сборочный чертеж редуктора (А1)
- деталировка:
-- крышка подшипника (А4)
-- червячный вал (А3)
- спецификация (3хА4)
- пояснительная записка (44 стр.)

Исходные данные на проектирование:
- мощность момент на выходном валу привода Р3 = 800 Вт;
- частота вращения выходного вала привода nв = 43 об/мин;
- срок службы t = 29 тыс. час;
- привод реверсивный.

Состав: Редуктор (СБ), деталировка (крышка подшипника, ведущий вал), спецификация, ПЗ Язык документа

Софт: AutoCAD 2011

Файлы:

Каталог / Машиностроение и механика / Детали машин / Редукторы / Редуктор червячный одноступенчатый с вертикальным расположением червяка, u = 12,5

Редуктор червячный.docx
Червячокt.dwg
