Редуктор червячный с нижним расположением червяка

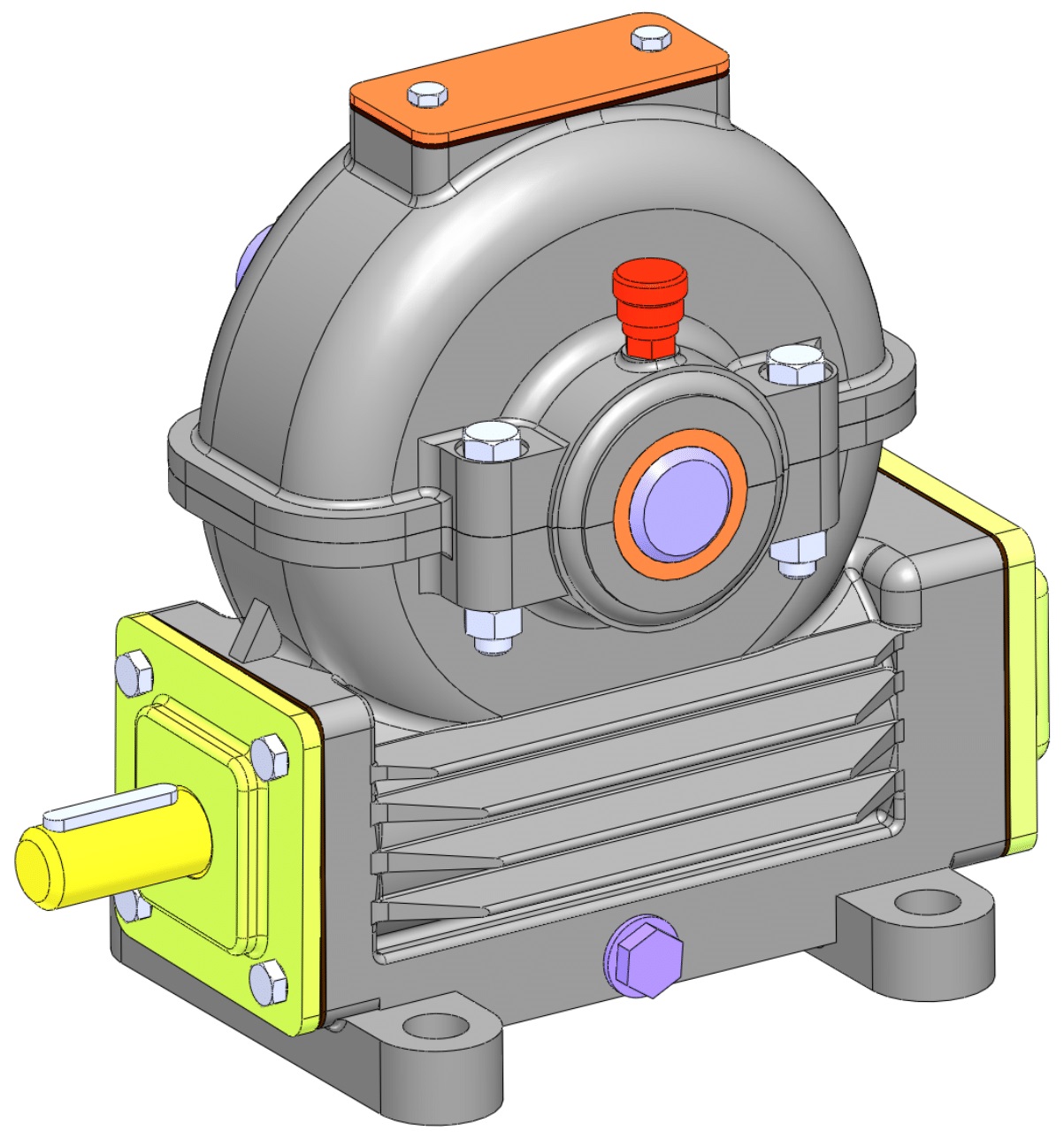

3D модель червячного редуктора с оригинальными деталями (17 шт) плюс сборочный чертеж и спецификация. Компас 18.1. Габариты редуктора (мм) 430х300ч360. Межосевое расстояние 129 мм. Расстояние от основы корпуса редуктора до оси червяка 90мм. Номинальный крутящий момент Мкр.=1800±20 Н·м. Передаточное отношение і=1/33±4%. Редуктор общемашиностроительного назначения.

Состав: 3D cборка, 3D модели всех деталей. Сборочный чертеж. Спецификация.

Софт: КОМПАС-3D 18.1

Файлы:
Редуктор червячный/
Редуктор червячный/02.001.010_Ступица.m3d
Редуктор червячный/02.001.007_Прокладка.m3d
Редуктор червячный/Редуктор червячный 02.001 СП.cdw
Редуктор червячный/02.001.004_Втулка.m3d
Редуктор червячный/02.001.008_Крышка.m3d
Редуктор червячный/02.001.016_Прокладка.m3d
Редуктор червячный/Сборка11-1.jpg
Редуктор червячный/02.001.014_Крышка.m3d
Редуктор червячный/02.001_Редуктор червячный.a3d
Редуктор червячный/02.001.002_Корпус.m3d
Редуктор червячный/02.001.009_Червяк Z1.m3d
Редуктор червячный/02.001.011_Венец.m3d
Редуктор червячный/02.001.015_Стакан.m3d
Редуктор червячный/Поз.33_Масленка.m3d
Редуктор червячный/Поз.29_Шпонка 12х8х70.m3d
Редуктор червячный/02.001.017_Прокладка.m3d
Редуктор червячный/02.001.012_Прокладка.m3d
Редуктор червячный/02.001.001_Крышка.m3d
Редуктор червячный/02.001.003_Крышка.m3d
Редуктор червячный/Редуктор червячный 02.001.cdw
Редуктор червячный/Зубчатое колесо всборе.a3d
Редуктор червячный/02.001.006_Кольцо.m3d
Редуктор червячный/02.001.013_Пробка М10х1.m3d
Редуктор червячный/02.001.005_Вал.m3d
