Проектирования привода с червячным редуктором с нижним расположение червяка

Институт судостроения и морской арктической техники
Кафедра проектирование подъемно-транспортного и технологического оборудования
Курсовой проект по дисциплине "Детали машин и основы конструирования"

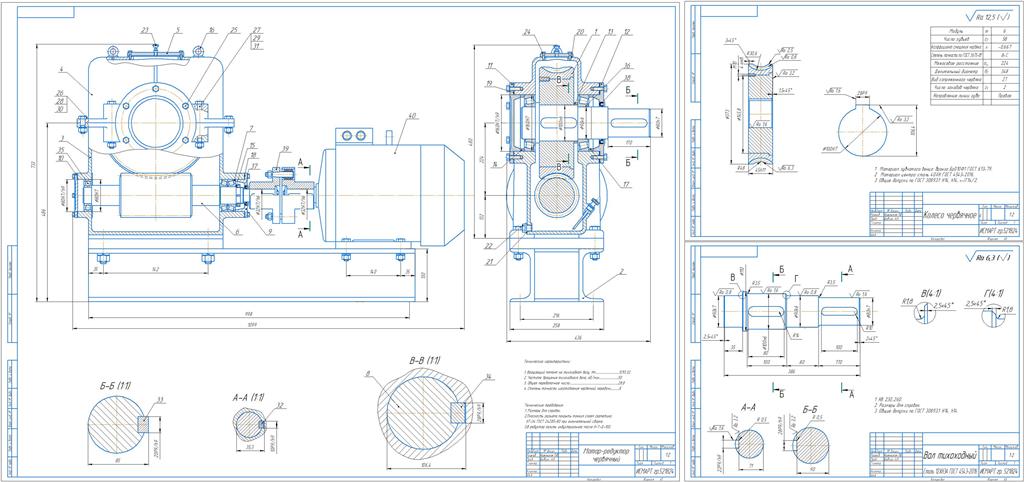

На тему: Проектирования привода с  червячным редуктором с нижним расположение червяка
Северодвинск 2020

Исходными данными при проектировании являются:
Мощность P_вых не менее 4,5 кВт;
Скорость вращения вала мотор-редуктора n 50 об/мин;
Требуемый срок службы L 7 лет;
Передача – червячная, с нижним расположением червяка;
Режим работы – 1 смены, со средними динамическими нагрузками, реверсивная передача;
Требования к компактности – высокие;
Мелкосерийное производство.
Проектируемый привод предназначен для создания и передачи заданного крутящего момента и числа оборотов на привод цепного конвейера. Привод состоит из электродвигателя и червячного одноступенчатого редуктора и цепной передачи.

ОГЛАВЛЕНИЕ
1 Введение 7
1.1 Название и назначение проектируемого мотор-редуктора 7
1.2 Краткое описание конструкции 7
1.3 Предварительные расчёты и анализ работы мотор редуктора 8
1.3.1 Срок службы привода 8
1.3.2 Выбор электродвигателя 8
1.3.3 Расчёт кинематических и силовых параметров привода 9
2 Проектирование червячной передачи 11
2.1 Исходные данные для проектирования: 11
2.2 Тип и материал червячной передачи 11
2.2.1 Выбор типа червячной передачи 11
2.2.2 Выбор материала зубчатого венца червячного колеса 11
2.2.3 Выбор материала червяка 11
2.3 Допускаемые напряжения 11
2.3.2 Допускаемые напряжения изгиба 12
2.4 Проектировочный расчет 12
2.4.1 Основные параметры передачи 12
2.4.2 Размеры червяка и колеса 14
2.4.3 Скорость скольжения КПД передачи 15
2.4.4 Силы в зацеплении 15
2.5 Проверочный расчет червячной передачи 15
2.5.1 Проверочный расчет на контактную прочность 15
2.5.2 Проверочный расчет на изгибную прочность 16
2.5.3 Тепловой расчет 16
2.6 Результаты расчета 17
3 ПРОЕКТИРОВАНИЕ ВАЛОВ И ПОДШИПНИКОВЫХ УЗЛОВ РЕДУКТОРА 18
3.1 Выбор материалов валов: 18
3.2 Проектировочный расчет валов 18
3.2.1 Быстроходный вал 18
3.2.2 Тихоходный вал 19
3.3 Предварительный выбор подшипников качения 19
3.3.1 Быстроходный вал 20
3.3.2 Тихоходного вал 20
3.4 Эскизная компоновка редуктора 20
3.5 Проверочный расчет валов на статическую прочность 22
3.6 Построение эпюр изгибающих и крутящих моментов 24
3.7 Проверка усталостной прочности вала 26
4 Конструкции червячных колес 28
4.1 Конструкция червячного колеса 28
4.2 Расчет размеров червячного колеса 29
4.3 Соединение венца с диском 29
4.4 Выбор шероховатостей 30
4.5 Шероховатость поверхности валов 30
5 Расчет шпоночного соединения 32
5.1 Выходной конец тихоходного вала 32
5.2 Выходной конец быстроходного вала 32
5.3 Вал под колесом 33
6 Выбор способа смазки и смазочного материала для всех узлов мотор-редуктора 35
6.1 Смазывание червячных передач 35
6.2 Смазывание подшипников 35
7 Подбор соединительных муфт 37
8 Конструирование корпуса редуктора 38
8.1 Определение элементов корпуса 38
9 сборка редуктора и монтаж мотор-редуктора 39
Заключение 41
Список использованной литературы 42
