Проектирование червячного мотор-редуктора с верхним расположением червяка uобщ=32.33

0
0
21
0
0
80

МИНИСТЕРСТВО НАУКИ И ВЫСШЕГО ОБРАЗОВАНИЯ РОССИЙСКОЙ ФЕДЕРАЦИИ
федеральное государственное автономное образовательное учреждение
высшего образования
«Северный (Арктический) федеральный университет имени М.В. Ломоносова»
Филиал САФУ в г. Северодвинске
Институт судостроения и морской арктической техники (Севмашвтуз)
КУРСОВАЯ РАБОТА
По дисциплине: Детали машин и основы конструирования
На тему: Проектирование червячного мотор-редуктора с верхним расположением червяка
, 2024

мощность P_вых не менее 5 кВт;
частота вращения выходного вала nвых=45 об/мин;
требуемый срок службы L=9 лет;
передача – червячная, с верхним расположением червяка;
режим работы – 3 смены, со небольшими динамическими нагрузками, нереверсивная передача;
требования к компактности – средние;
мелкосерийное производство.

ОГЛАВЛЕНИЕ
Введение 7
1.1 Краткое описание конструкции 7
1.2 Предварительные расчёты и анализ работы мотор редуктора 8
1.3.1 Срок службы привода 8
1.3.2 Выбор электродвигателя 8
1.3.3 Расчёт кинематических и силовых параметров привода 9
2 Проектирование червячной передачи 11
2.1 Исходные данные для проектирования: 11
2.2 Тип и материал червячной передачи 11
2.2.1 Выбор типа червячной передачи 11
2.2.2 Выбор материала зубчатого венца червячного колеса 11
2.2.3 Выбор материала червяка 11
2.3 Допускаемые напряжения 12
2.3.2 Допускаемые напряжения изгиба 12
2.4 Проектировочный расчет 13
2.4.1 Основные параметры передачи 13
2.4.2 Размеры червяка и колеса 14
2.4.3 Скорость скольжения КПД передачи 15
2.4.4 Силы в зацеплении 15
2.5 Проверочный расчет червячной передачи 16
2.5.1 Проверочный расчет на контактную прочность 16
2.5.2 Проверочный расчет на изгибную прочность 16
2.5.3 Тепловой расчет 17
2.6 Результаты расчета 17
3 ПРОЕКТИРОВАНИЕ ВАЛОВ И ПОДШИПНИКОВЫХ УЗЛОВ РЕДУКТОРА 18
3.1 Выбор материалов валов: 18
3.2 Проектировочный расчет валов 18
3.2.1 Быстроходный вал 18
3.2.2 Тихоходный вал 19
3.3 Предварительный выбор подшипников качения 19
3.3.1 Быстроходный вал 20
3.3.2 Тихоходного вал 20
3.4 Эскизная компоновка редуктора 20
3.5 Проверочный расчет валов на статическую прочность 22
3.6 Построение эпюр изгибающих и крутящих моментов 24
3.7 Проверка усталостной прочности вала 26
4 Конструкции червячных колес 28
4.1 Конструкция червячного колеса 28
4.2 Расчет размеров червячного колеса 29
4.3 Соединение венца с диском 29
4.4 Выбор шероховатостей 30
4.5 Шероховатость поверхности валов 30
5 Расчет шпоночного соединения 32
5.1 Выходной конец тихоходного вала 32
5.2 Выходной конец быстроходного вала 32
5.3 Вал под колесом 33
6 Выбор способа смазки и смазочного материала для всех узлов мотор-редуктора 35
6.1 Смазывание червячных передач 35
6.2 Смазывание подшипников 35
7 Подбор соединительных муфт 37
8 Конструирование корпуса редуктора 38
8.1 Определение элементов корпуса 38
9 сборка редуктора и монтаж мотор-редуктора 39
Заключение 41
Список использованной литературы 42


Сообщить о проблеме
Дата
03.04.2025
Язык
Русский
Состав

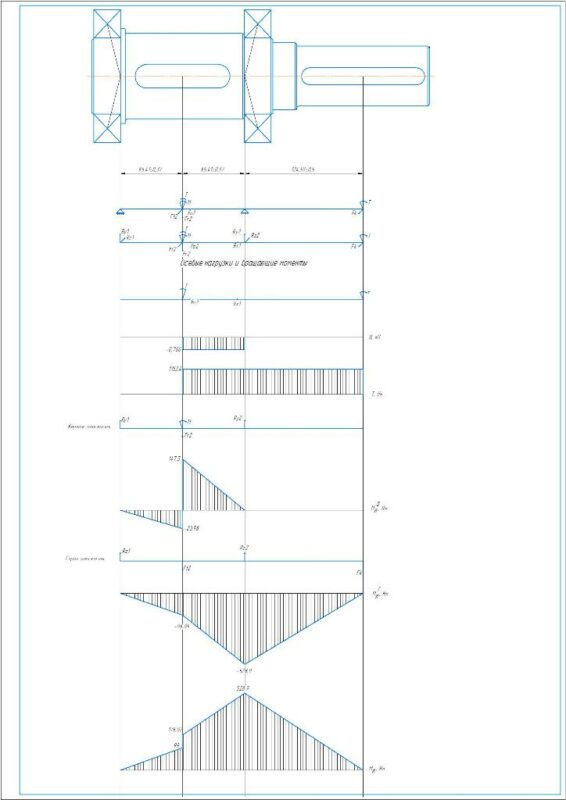

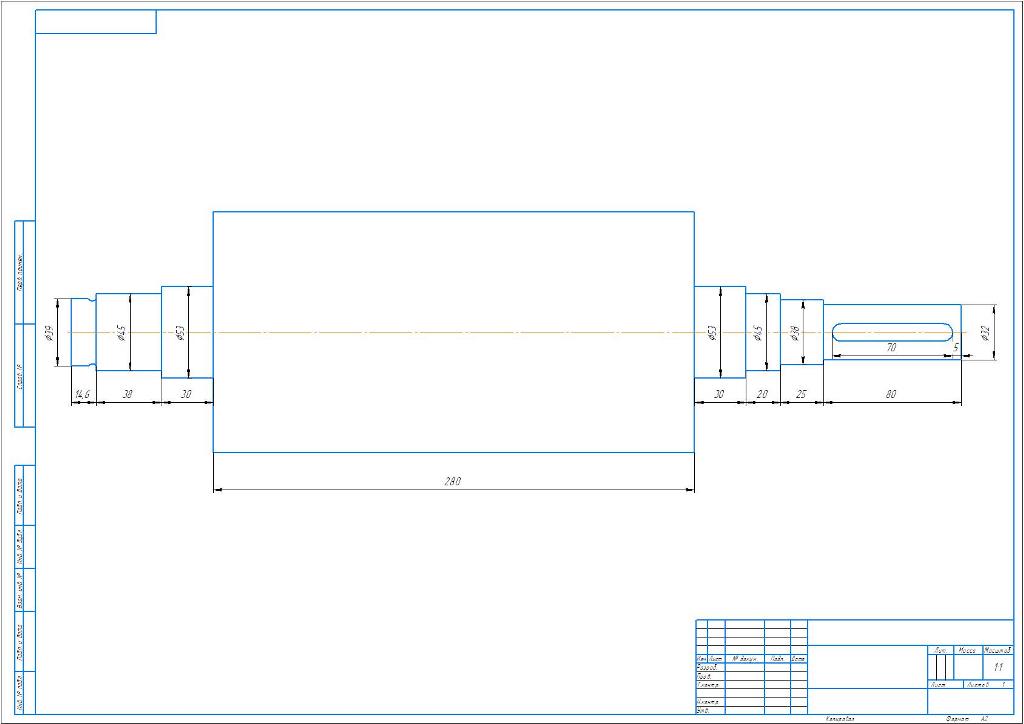

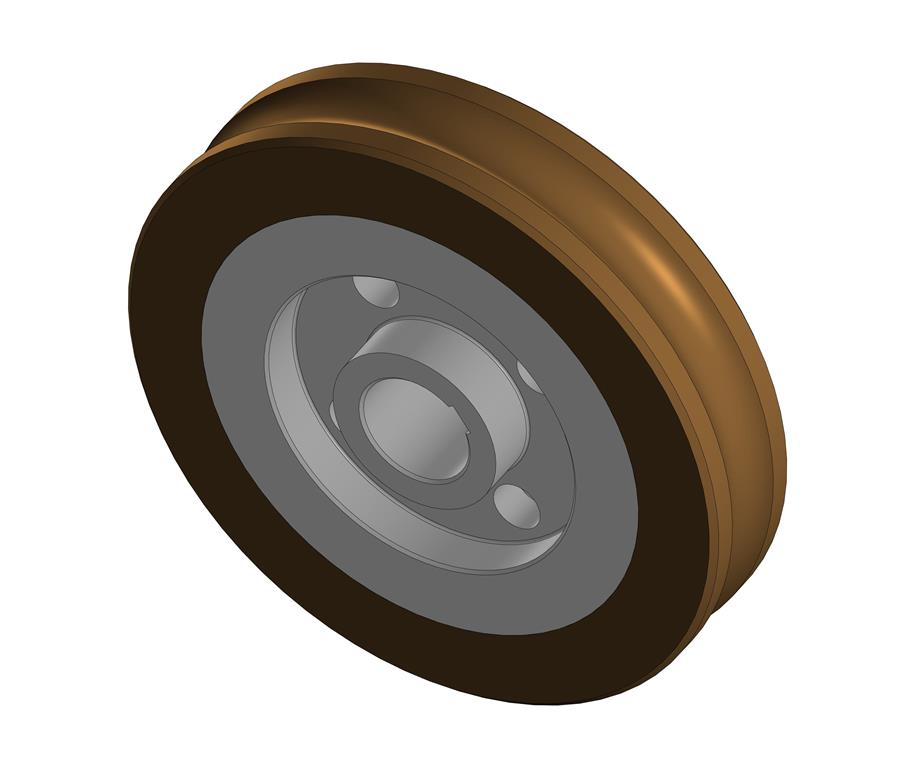

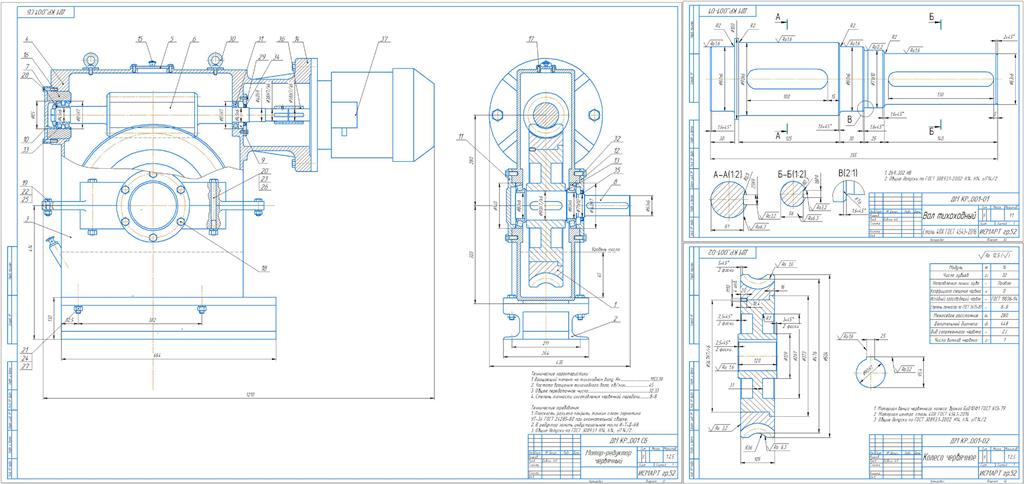

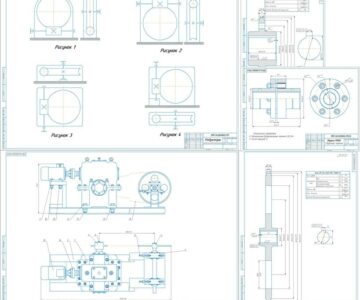

Чертежи: колесо червячное, вал тихоходный, сборочный чертёж. Эскиз быстроходного вала. Эпюры напряжений на тихоходном валу. 3Д-модели тихоходного вала, червячного колеса. Спецификация к сборочному чертежу, ПЗ
