Как правильно построить червячное колесо?

13 марта 2025
288
Пользователь: Дмитрий

Здравствуйте многоуважаемые коллеги!

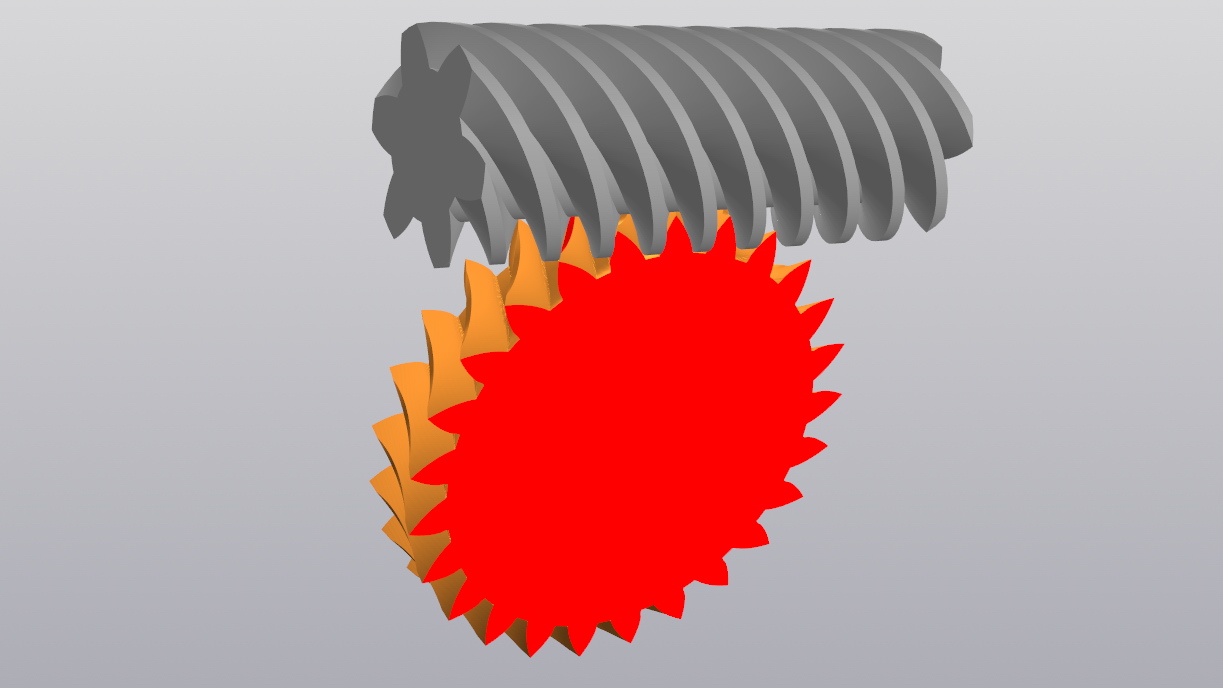

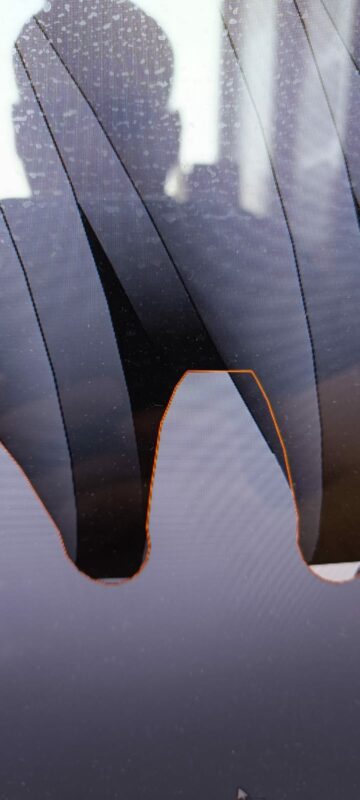

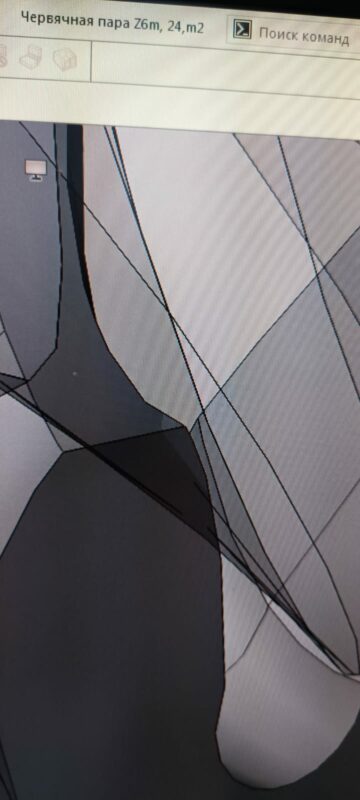

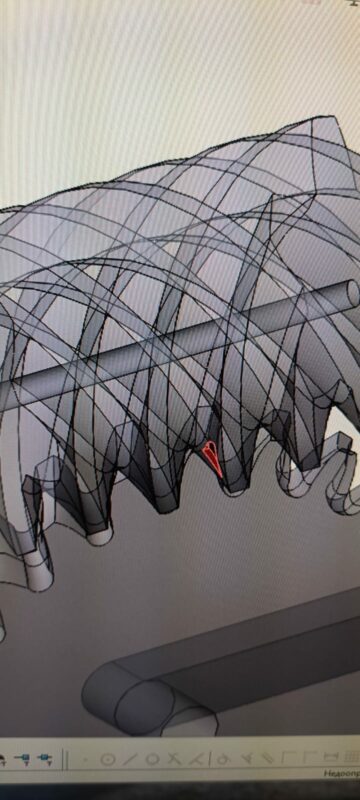

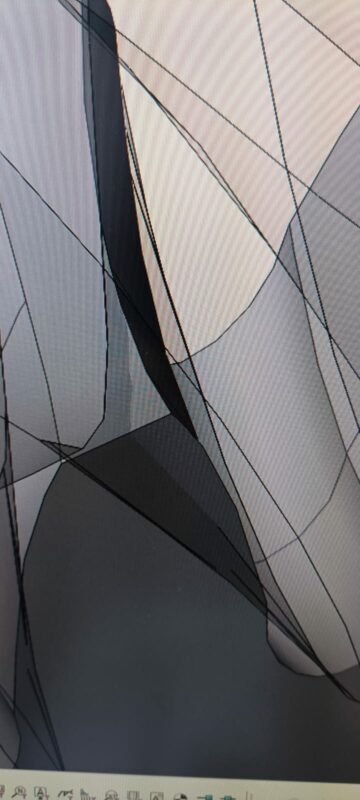

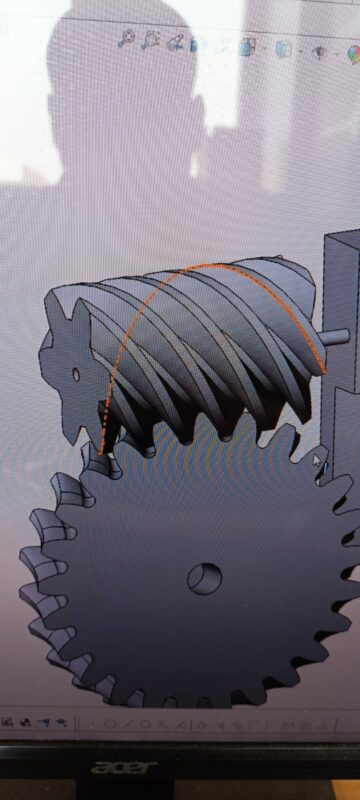

Работаю в Солиде. Очень мне понадобилось построить червячную передачу для 3D печати и столкнулся я с такой проблемой- как бы я не старался выходит интерференция(как на фото), хотя в разрезе по середине колеса видно что всё должно быть в порядке. Расчет передачи проводил в Компас 3D. Параметры передачи таковы: Z1-6, Z2-25; m-2; q-10; aw-35мм; вид червяка-ZA.
Шаг спирали для червяка задавал по параметрам- 37,68 (по ГОСТ19036 S=0,5пи; P=S*m=3,14;P*2=6,28*6=37,68).
Шаг спирали для червячного колеса колеса- 37,68.
Кто сталкивался с такой проблемой, или видит в чём ошибка- прошу вашей помощи.
Заранее благодарю!

3D Печать
Сообщить о проблеме
Ответы 3
Отмечено решением

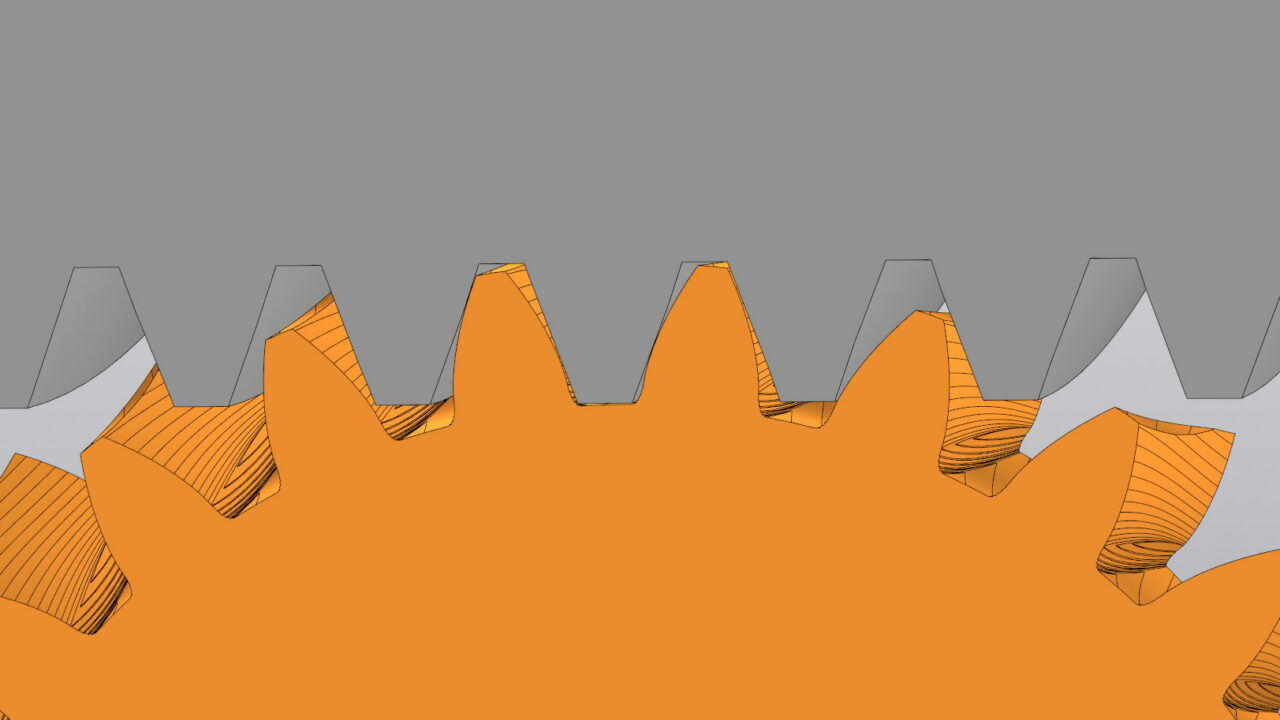

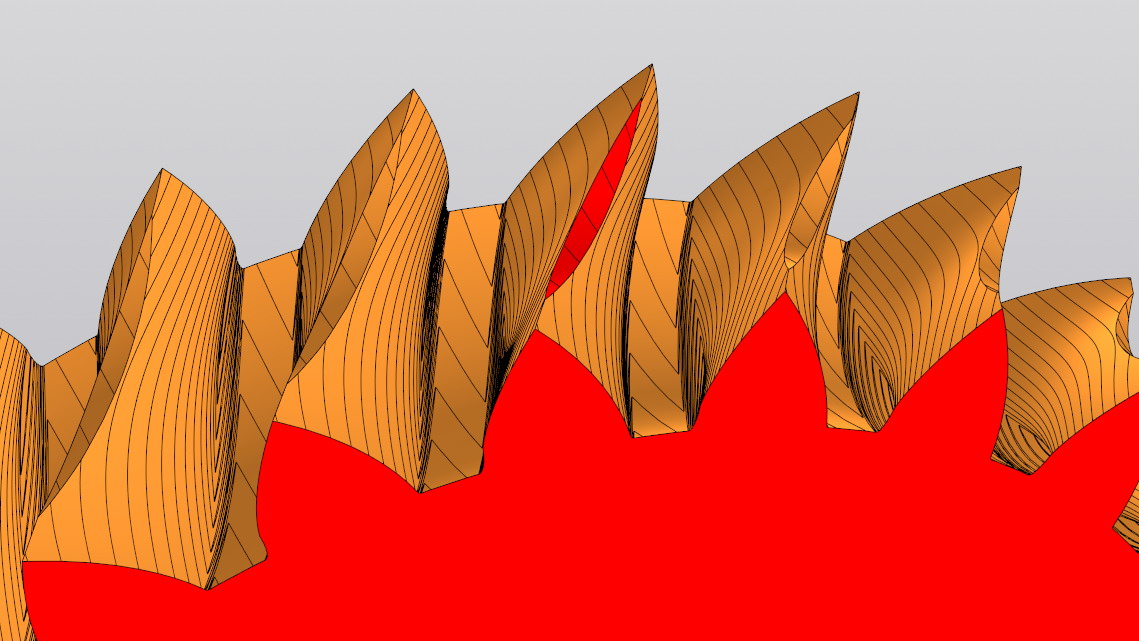

Так в сечениях же интерференции нет.
Я так вижу, что зуб червяка лишь визуально нависает над шестернёй, так как он немного за ней находится.
Нравится 1
Все CAD-системы строят червяк с упрощениями, для реального приближения нужно делать самому построение профиля по расчетам.
Рекомендации по устранению:
Проверьте правильность расчета межосевого расстояния aw.
Либо пересчитайте по формуле:
𝑎𝑤=𝑚2(𝑞+𝑍2𝑍1)
a w​ = 2m​ (q+ Z 1Z 2​ )
Либо подберите aw так, чтобы не было интерференции, но с сохранением согласованности с передаточным отношением.
Проверьте, что шаг червяка и шаг колеса совпадают именно по делительной окружности.
Проверьте правильность профиля червяка — шаг по оси, не по длине витка!
Если используете ГОСТ 19036, то:
для ZA формы, m = 2, Z1 = 6, q = 10 — допустимая комбинация, но крайне близка к нижнему пределу. Проверьте, что ваш червяк укладывается в условия отсутствия интерференции по ГОСТ.

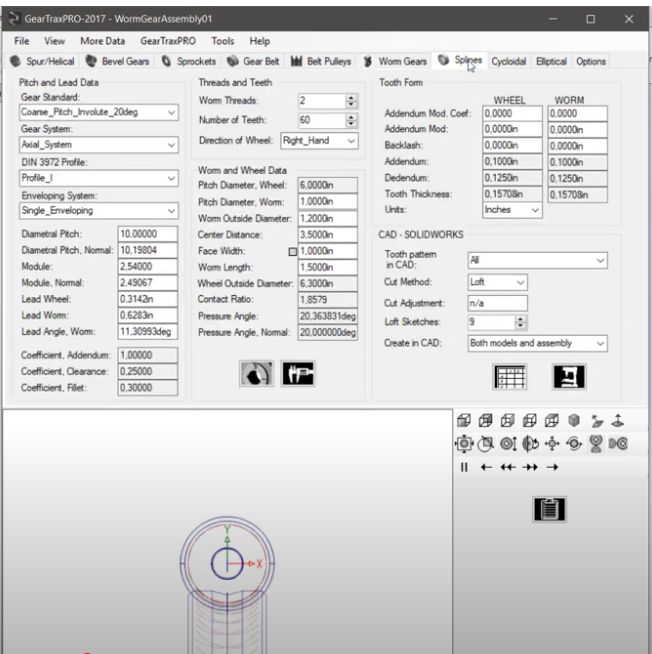

Рекомендую использовать специальный плагин/модуль КОМПАС-3D для червячных передач, если вы строите вручную — это наиболее частая причина интерференции.
Проверьте правильность направления и ориентации червячной спирали (правое/левое вращение) — ошибка здесь приведёт к несовместимости.
