Вячеслав Никонов для vmasshtabe.ru Статья создана на основе файла RelNotes.pdf ознакомьтесь с ним перед началом бета-тестирования В файле RelNotes.pdf из папки с установленной программой содержится наиболее полная и свежая информация о нововведениях.
КОМПАС-3D V14 Отличия версии 14 от версии 13 SP2
Изменения интерфейса:

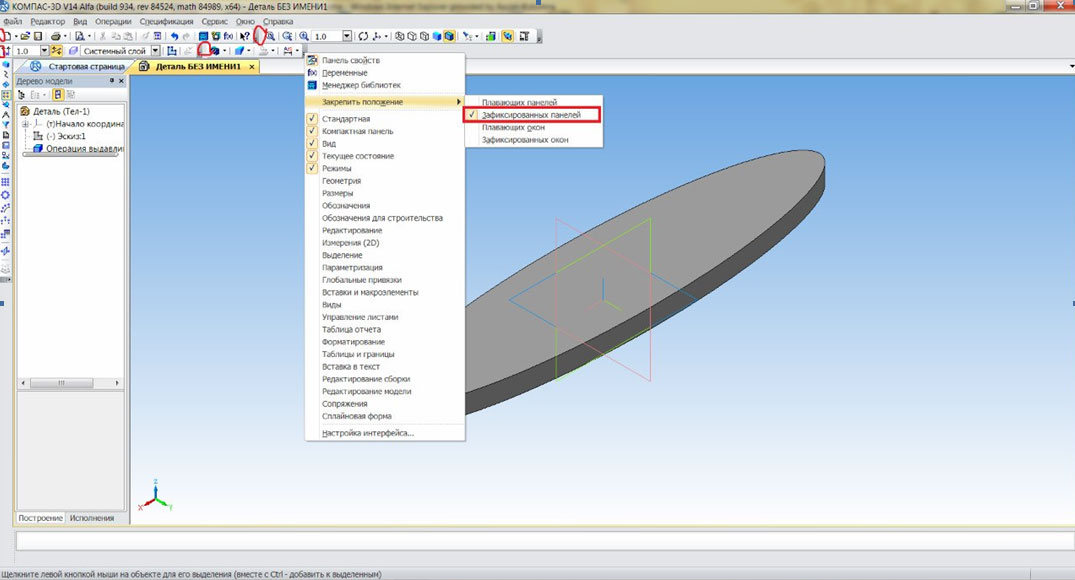

- Появилась возможность закрепления положения окон и инструментальных панелей.
Для этого служит команда Вид — Панели инструментов — Закрепить положение.

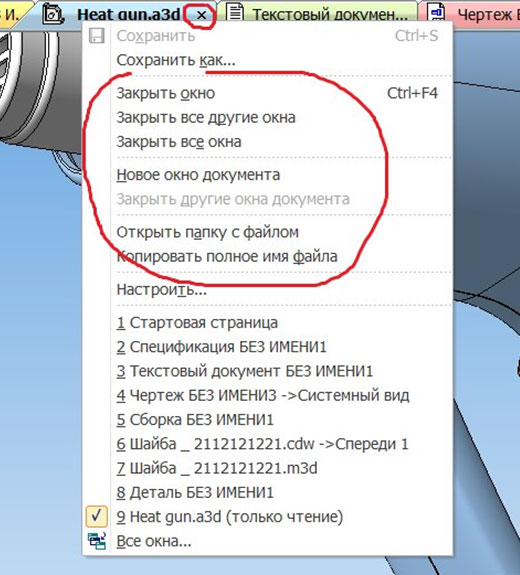

- Полностью переработаны закладки документов.
- Добавлены новые системные комбинации клавиш.
- В сообщения об отсутствии файла («Не прочитан файл компонента…» и т.п.)
добавлена опция Применить для всех, позволяющая применить выбранное действие ко всем ненайденным файлам.

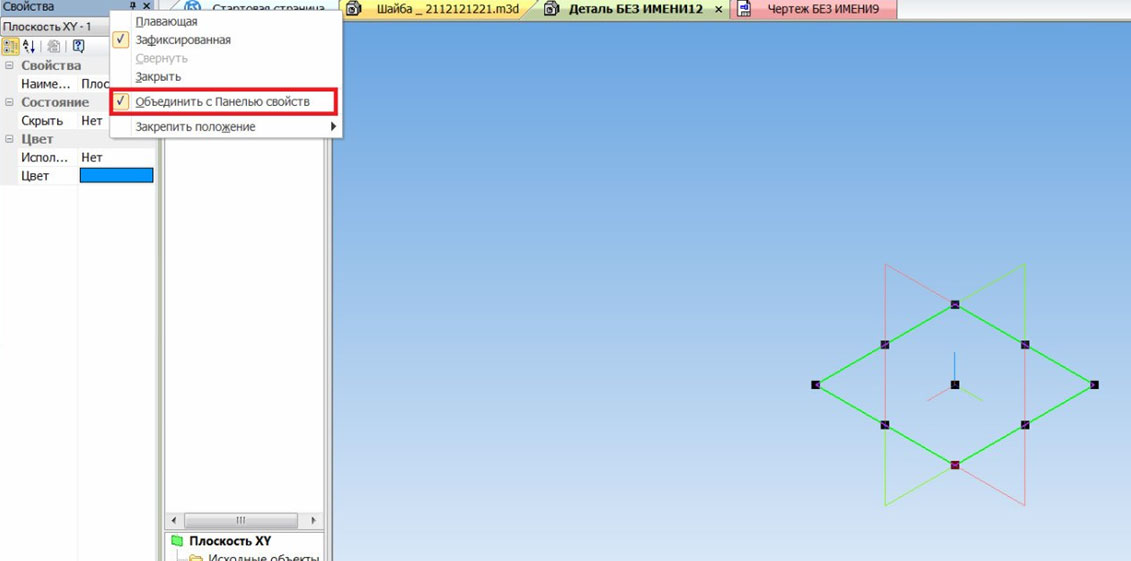

- Появилась возможность объединения окна Свойства и Панели свойств в одно окно.
Окно свойств отображается вне процесса, панель свойств во время процесса.

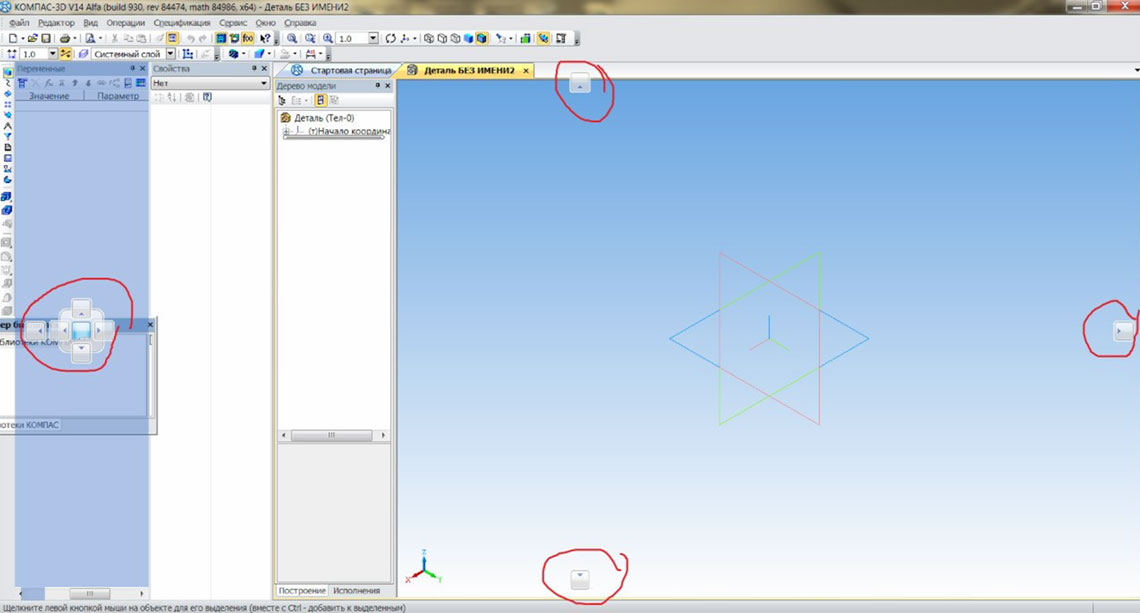

- Усовершенствован функционал размещения окон.
- Изменен набор и состав инструментальных панелей:
− появилась панель Режимы, содержащая следующие кнопки:
− показ некоторых кнопок на панелях по умолчанию отключен (например, на панели Вид отключена кнопка команды Сдвинуть и некоторые другие); при необходимости их можно включить с помощью подменю команды Добавить/удалить кнопки. - Введена настройка, инвертирующая направление, в котором требуется вращать колесо мыши для изменения масштаба отображения.

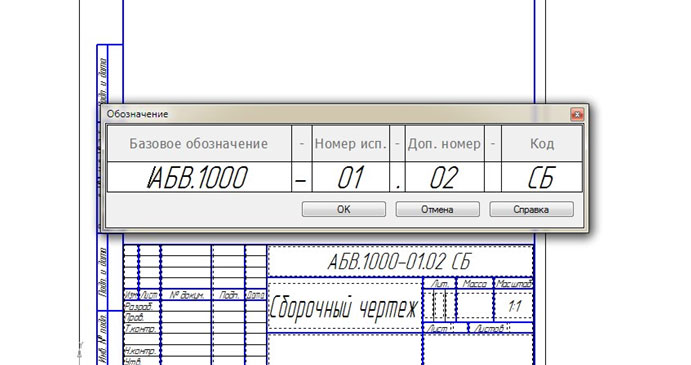

- Появился диалог для ввода обозначения:
Трехмерное моделирование

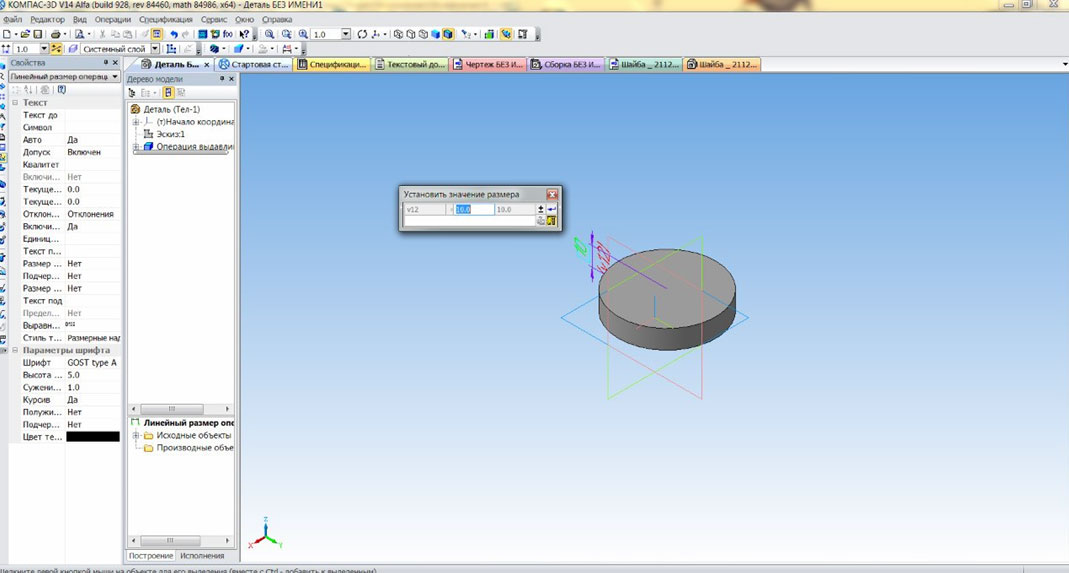

- Появились управляющие размеры:

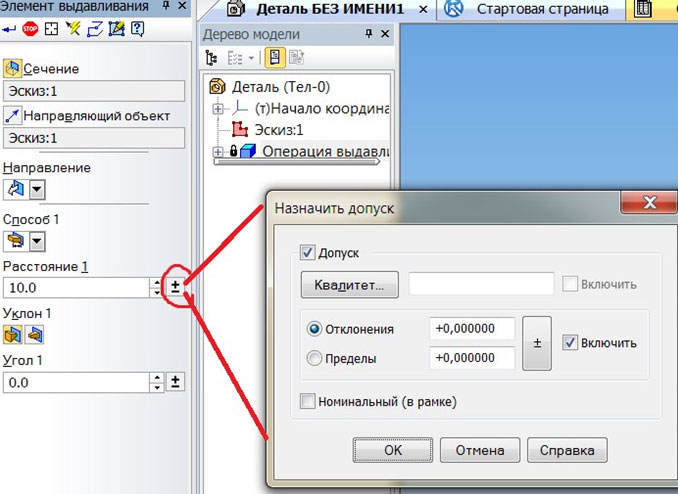

- Появилась возможность работы с допусками в модели.

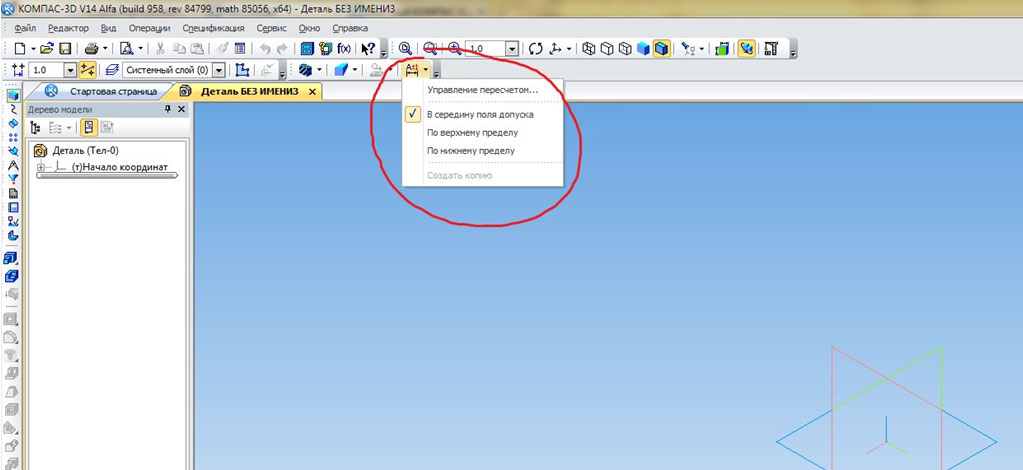

- Возможен пересчет размеров модели в пределах поля допуска: по верхнему пределу, по нижнему пределу, в середину поля допуска и с коэффициентом.

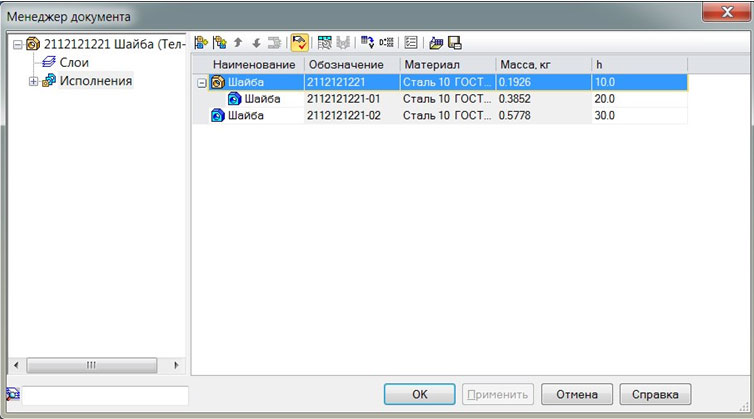

- Появилась возможность работы с исполнениями модели. Более нет необходимости использовать таблицу переменных для создания исполнений.
- Появилась возможность автоматического создания спецификации по сборке. Для этого служит команда Создание спецификации по сборке. После вызова команды в текущей сборке формируются внутренние объекты спецификации, соответствующие компонентам первого уровня (данные о компонентах берутся из их свойств) и создается документ-спецификация, к которой подключается текущая

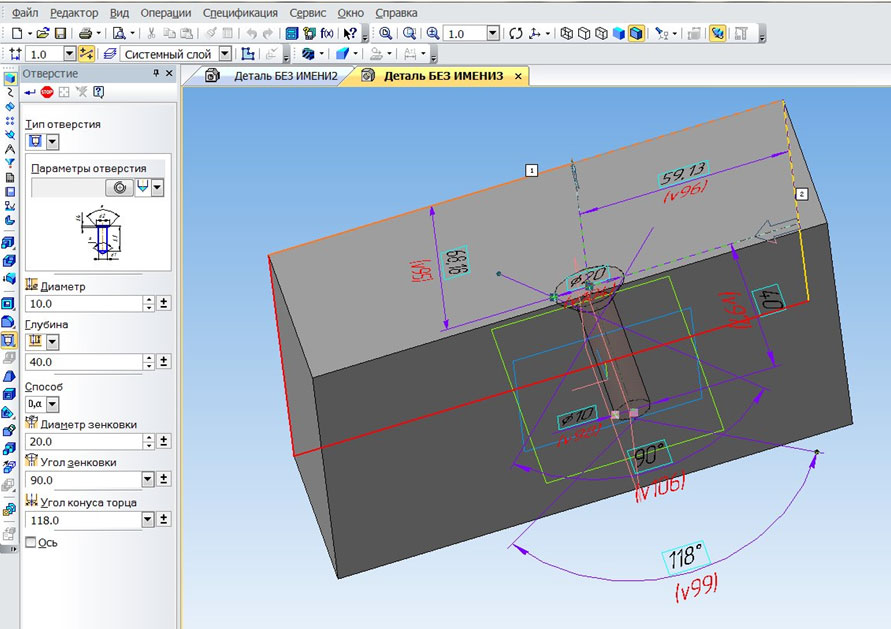

сборка. - Полностью переработана команда Отверстие
Отверстие теперь полностью параметрическое, его можно расположить на любой поверхности. Специально для отверстий доработан способ построения точки На поверхности - Появились Слои в 3D. Управление слоями производится с помощью Менеджера документа.

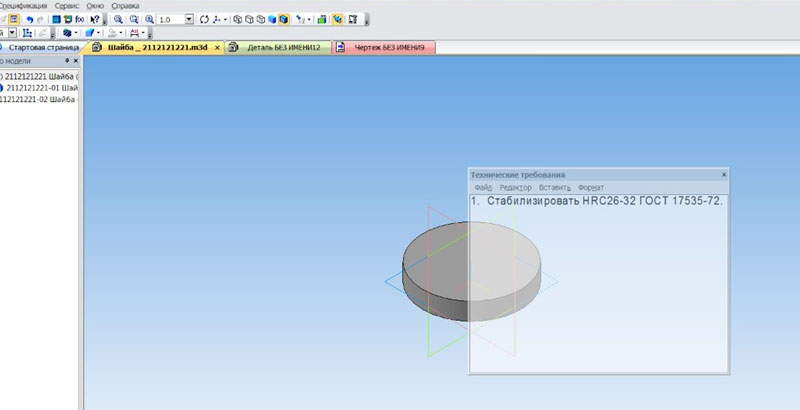

- Появилась возможность ввода технических требований в 3D.
- В результате проецирования кривых и ребер модели в эскиз в нем создаются особые объекты — проекционные кривые.

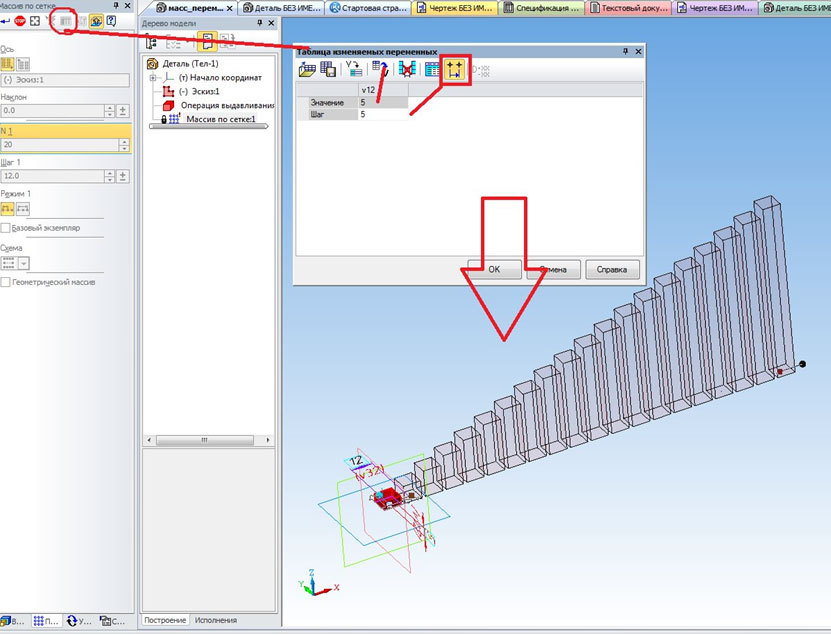

Основное свойство проекционной кривой — постоянная связь с исходным объектом - Доработаны массивы. Во всех массивах возможно создание таблицы изменяемых переменных, предназначенной для изменения значений переменных в экземплярах массива.

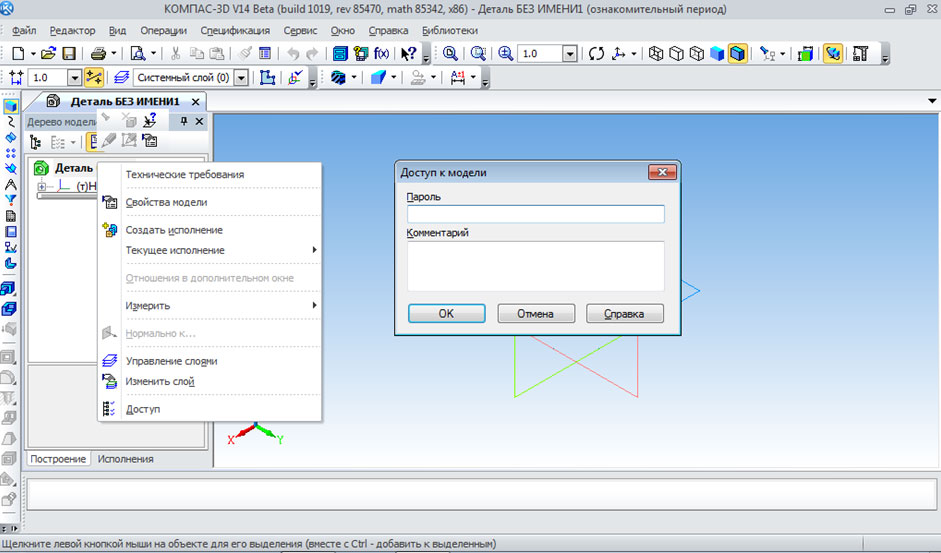

- Появилась возможность установки пароля на доступ к детали. Для этого служит команда Доступ в контекстном меню детали, выделенной в Дереве построения. Пароль запрашивается в следующих случаях:
− открытие файла детали;
− вставка детали в сборку в качестве компонента;
− переход к редактированию детали, являющейся:
− компонентом сборки;
− заготовкой;
− источником изображения в ассоциативном виде чертежа.

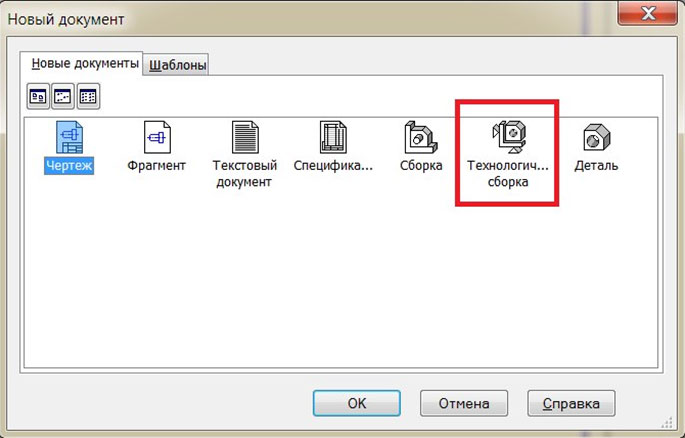

- Появился новый тип документа — технологическая сборка (*.t3d). Этот тип документа предназначен для подготовки модели к разработке технологического процесса ее изготовления (В основном пока нужна для ЛОЦМАНа).
- Стало возможным отображение и редактирование свойств трехмерных объектов в окне Свойства. Как и в графическом документе, это окно вызывается командой Редактор — Свойства.

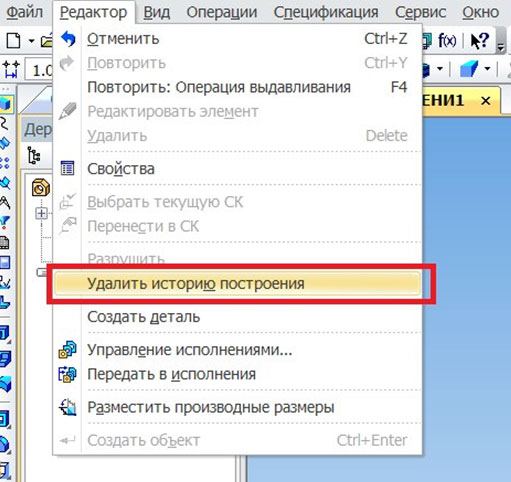

- Появилась возможность удаления из модели информации о способах и последовательности создания ее объектов. Для этого служит команда Редактор — Удалить историю построения.
- Выражение для вычисления значения параметра операции теперь можно вводить непосредственно в поле этого параметра на Панели свойств при создании или редактировании операции. Если поле содержит выражение, то при наведении на это поле курсора рядом с ним появляется ярлык с вычисленным значением выражения.
- Доработана команда Контур:
− Появилась возможность задания различных радиусов скругления вершин контура.
Для этого служит вкладка Переменный радиус на Панели свойств.
− Появилась возможность создания контура, не совпадающего с исходными объектами, а отстоящего от них. Для этого служит кнопка Эквидистанта кривой на Панели специального управления. - Доработана команда Эквидистанта кривой: появилась возможность указания точки, определяющей положение эквидистанты относительно ее базового контура.
- Доработана команда Ломаная:
− радиус скругления теперь можно ввести не только в таблице параметров вершин, но и в поле на Панели свойств,
− в Окне переменных теперь доступны переменные, управляющие параметрами вершин ломаной.
Графические документы
- При создании или редактировании большинства геометрических объектов, размеров и обозначений в них можно копировать свойства других, уже существующих объектов. Для этого служит кнопка Копировать свойства на Панели специального управления. После нажатия этой кнопки следует указать объект — источник свойств.
- Появилась возможность создания графических объектов по образцу. Для этого служит команда Инструменты — Объект по образцу. Объект-образец можно выделить как до вызова команды так и после. Новый объект будет иметь свойства образца.
- Доработана команда Прямоугольник:
− добавлена возможность задания угла поворота прямоугольника (ранее стороны прямоугольника были всегда параллельны осям текущей системы координат),
− добавлена возможность выбора способа построения: по двум точкам или по центру и вершине; в связи с появлением последнего из перечисленных способов отдельная команда Прямоугольник по центру и вершине исключена. - Добавлена команда Прямоугольник по трем точкам. Доступно два способа построения: по трем вершинам и по центру и двум вершинам.
- Усовершенствована работа с характерными точками:
− если характерные точки нескольких объектов совпадают, они отображаются как одна точка, при перемещении которой перемещаются соответствующие точки всех объектов; при настройке можно включить отображение только общих характерных точек выделенных объектов,
− характерные точки дуги окружности дополнены значками, позволяющими изменять радиус дуги отдельно от остальных параметров,
− при перемещении мышью характерной точки объекта теперь рядом с курсором отображаются текущие значения параметров объекта,
− при перемещении характерной точки мышью можно использовать вспомогательные траектории — они появляются, если, выделив характерную точку объекта, задержать на ней курсор; при перемещении характерной точки вдоль вспомогательной траектории изменяется только один параметр объекта. - Усовершенствован функционал ассоциативных видов:
− в проекционном виде, виде по стрелке и разрезе/сечении автоматически создаются разрывы, если они были на опорном виде и если направление проецирования перпендикулярно направлению сдвига изображения в опорном виде;
− теперь новый вид, создающийся на основе существующего (опорного), по умолчанию имеет такую же настройку отрисовки и отображения объектов, что и его опорный вид. - Теперь в новый вид, формирующийся после создания обозначения выносного элемента или узла, автоматически копируется часть изображения опорного вида, ограниченная контуром обозначения. Таким образом, если опорный вид был неассоциативным, то создается «заготовка» выносного элемента или узла, а если опорный вид был ассоциативным, то проекция модели дополняется копиями
объектов, добавленных в опорный вид вручную. - Штриховка в ассоциативном виде Разрез/сечение теперь зависит от материала модели. При необходимости стиль штриховки материала модели можно изменить, отредактировав свойства модели. Файл плотностей (Grарhic.dns) дополнен данными о стиле штриховки для каждого материала.
Работа с переменными
- Под размерной надписью размеров с переменной (в графическом документе или эскизе) теперь отображается не только имя переменной, но и выражение для ее вычисления, если оно задано.
- Появилась возможность создания переменных для предельных отклонений размеров.
