Можно ли сменить волновой редуктор или червячный, обычным редуктором с четырьмя шестернями и одинаковыми габаритными размерами? Можно. Если в обычном планетарном редукторе, в котором входным валом вращается водило, применить сателлитные шестерни с одинаковым числом зубьев, а разницу в зубьях основных шестерен сделать равной одному зубу. Вследствие этого свойства редуктора изменятся.
- Передаточное число редуктора не зависит от числа зубьев сателлитов, поэтому их габариты можно максимально уменьшать.
- Передаточное отношение зависит только от числа зубьев основной шестерни по формуле (i=1/z), чем больше число зубьев, тем больше передаточное число.
- Вращение выходного вала можно делать реверсным или прямым.
Для компенсации отклонения межосевого расстояния одной из пар используется коррекция. Для компенсации дисбаланса используется противовес. Возможны схемы с внутренним зацеплением.

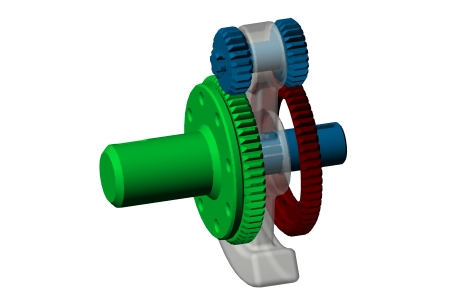

На рисунке синим цветом показан входной вал и сателлиты, красным цветом - неподвижная шестерня, которая крепится к корпусу, а зеленым выходной вал и шестерня.
Товарищи инженеры и конструкторы!!!
По этой схеме мне надо передаточное число 5. И какое количество зубьев можно от отношения 5 и 4 (50 и 40) или (25и 16) для нормальной работы???
С уважением потребитель этого проекта(возможный).
Это да))
Этот редуктор уже лет 200 назад изобретен и называется - механизм Давида. По имени монаха его придумавшего. Варианты этого механизма с внутренним и внешним зацеплением широко используются в технике - в лебедках, бетономешалках и т.д. Так ,что все новое это хорошо забытое старое!
