Урок построения бумажного самолета в Inventor

Здравствуйте!
В этом небольшом мануале я расскажу методику построения бумажного самолета в CAD системе Inventor.

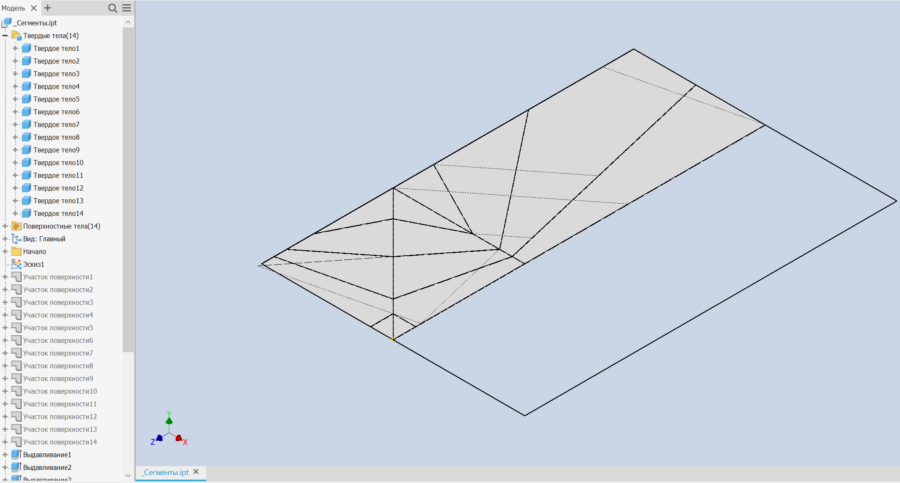

1. Для начала нам нужна схема, нанесем ее на лист бумаги. Создан файл _Сегменты.ipt. На нём был создан один, и единственный, эскиз. Из него, отдельными телами, выдавлены все сегменты.

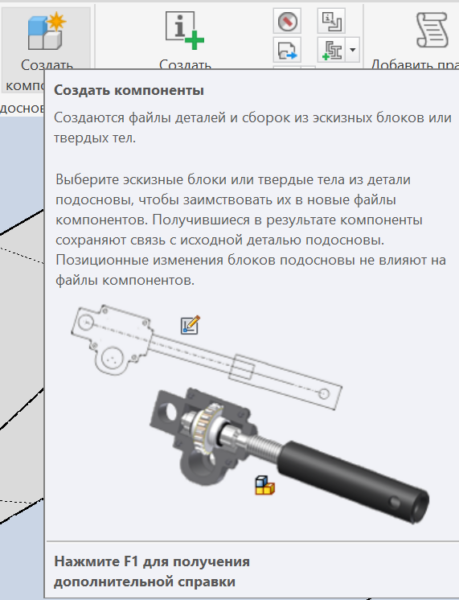

2. С помощью инструмента Управление/Подоснова/Создать компоненты твёрдые тела были сохранены как разные детали.



Это ОЧЕНЬ удобно, когда речь идёт о громоздких конструкциях, где создавать для каждой мелкой детальки новый файл слишком сложно. И при этом, гораздо удобнее и быстрее вносить изменения – не надо копаться в десятках файлов или по всему дереву построения, а можно просто открыть один эскиз.

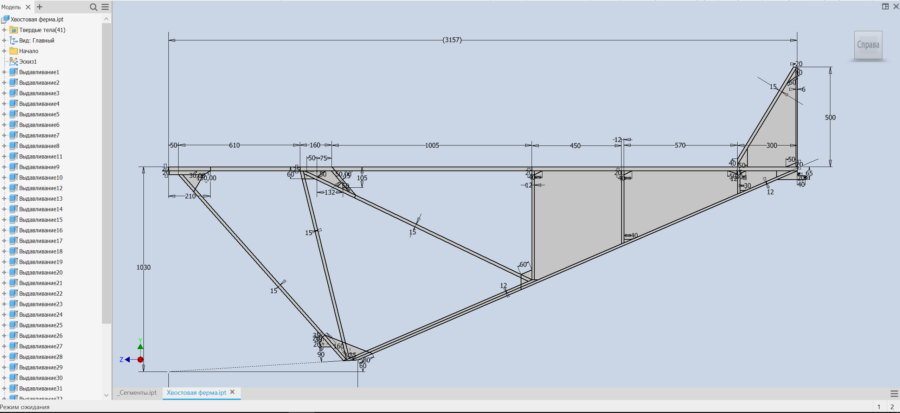

Например, я сейчас таким же способом рисую планер.

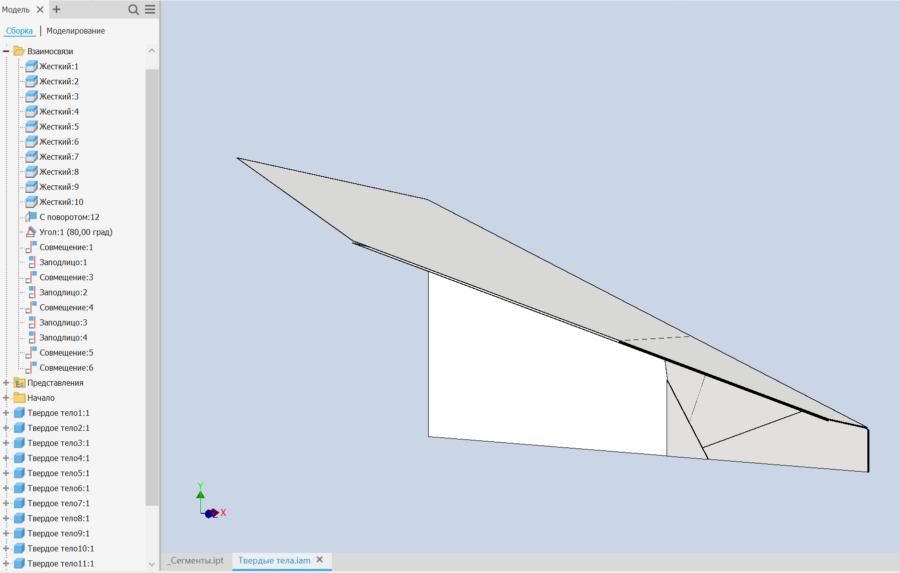

3. После выполнения операции Управление/Подоснова/Создать компоненты Inventor автоматически объединил их в сборку Твердые тела.iam. Где, как и во всех сборках, накладываются зависимости и взаимосвязи, чтобы модель приняла такой вид:

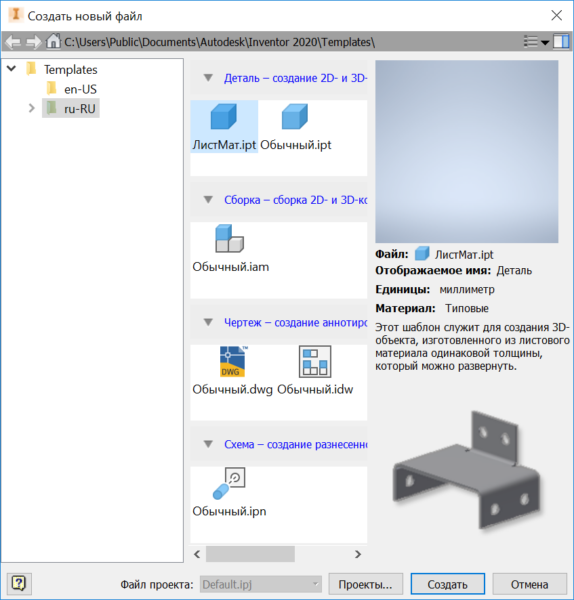

4. На этом моменте можно было создать зеркальное отражение сборки и закончить, но мне захотелось убрать острые углы и не красивые открытые грани. Поэтому – был создан файл листовой детали _Самолёт.ipt и в него с помощью инструмента Управление/Вставить/Производный компонент была загружена имеющаяся половина самолёта.

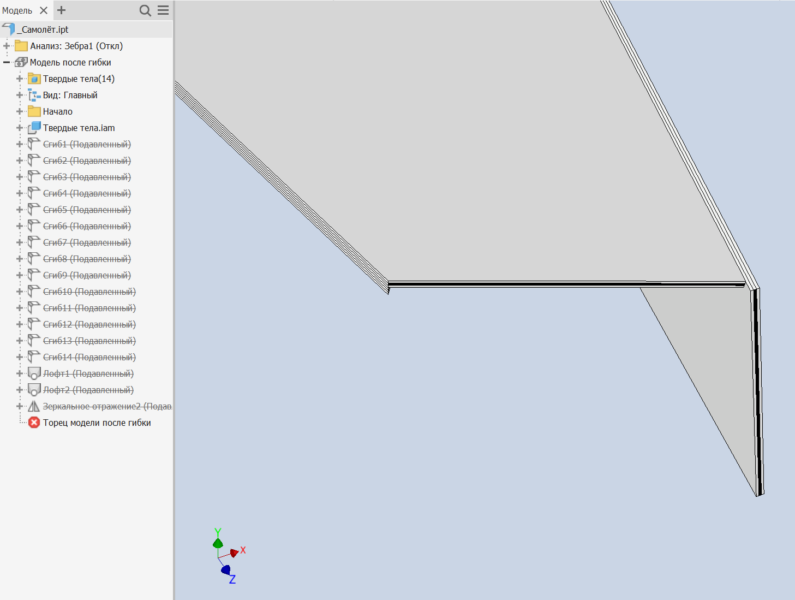

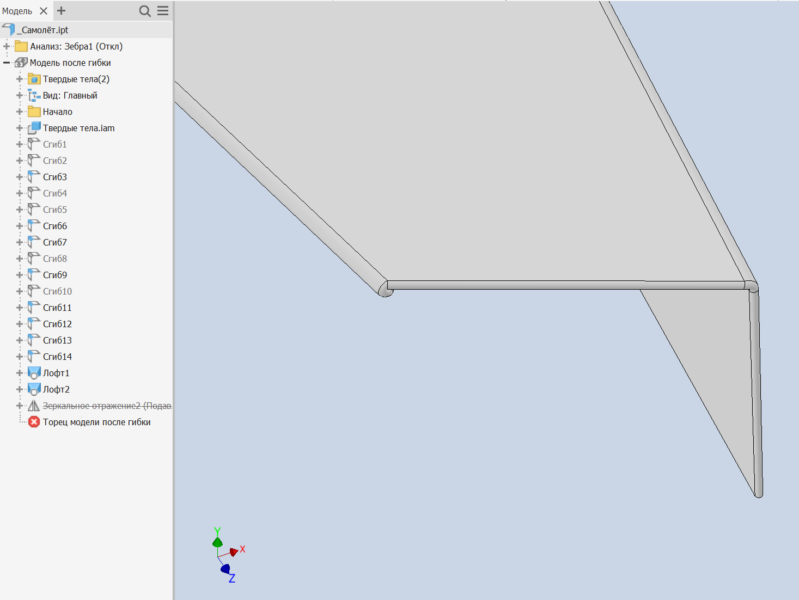

5. С помощью инструмента Создать/Сгиб были выполнены соединения граней.

Было:


Стало:

Вообще, эти операции можно было сделать с помощью Лофта, но это гораздо дольше и не удобнее. А поскольку в инвенторе есть такой удобный инструмент, то почему не воспользоваться?

6. И, наконец, было выполнено зеркальное отражение.

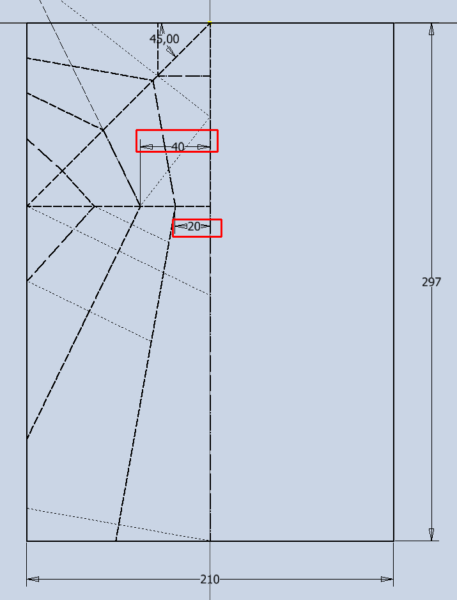

Таким образом была построена модель. Если надо поменять угол стреловидности – заходим в файл _Сегменты.ipt и меняем 2 размера. Все остальные зависимые элементы обновятся автоматически, кроме одного лофта, сбоит что-то или я криво задал:

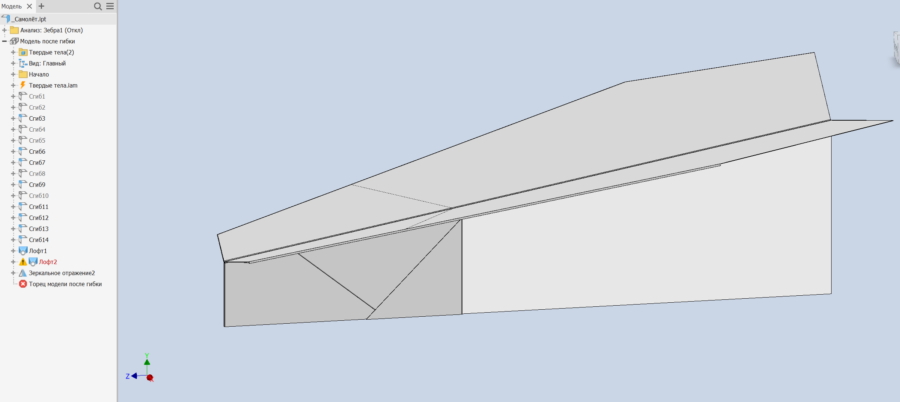

Результат:

А если, вдруг, надо поменять V-образность крыла то в файле Твердые тела.iam меняем угол взаимосвязи. И связанная с этим файлом финальная модель _Самолёт.ipt, точно также обновится.

Надеюсь, достаточно понятно расписал. Если остались вопросы – пишите комментарии, по возможности отвечу. Ссылка на файлы.
