Проект электрической части узла учета растворов

УЗЕЛ учета растворов
Для узлов учета растворов на кучном выщелачивании. Медные предприятия.
Подбор электрического оборудования для реализации учета раствора орошаемого на руду для выщелачивания меди. Полезно для медных предприятий

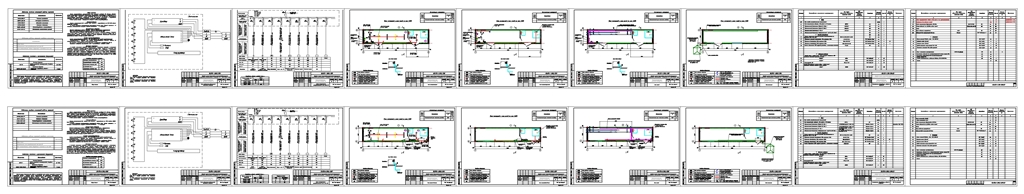

В объем проекта входят: Электрическое освещение. Силовое электрооборудование.

Электроснабжение
Питание электроэнергией ЩС- силового щита комплекса - осуществляется от КТПН УКВ кабелем ВБбШв 5х16, в траншее.
По степени надежности электроснабжения проектируемый объект, далее "Объект" относится к III категории, электроприемники пожарной и охранной сигнализации - к I категории.

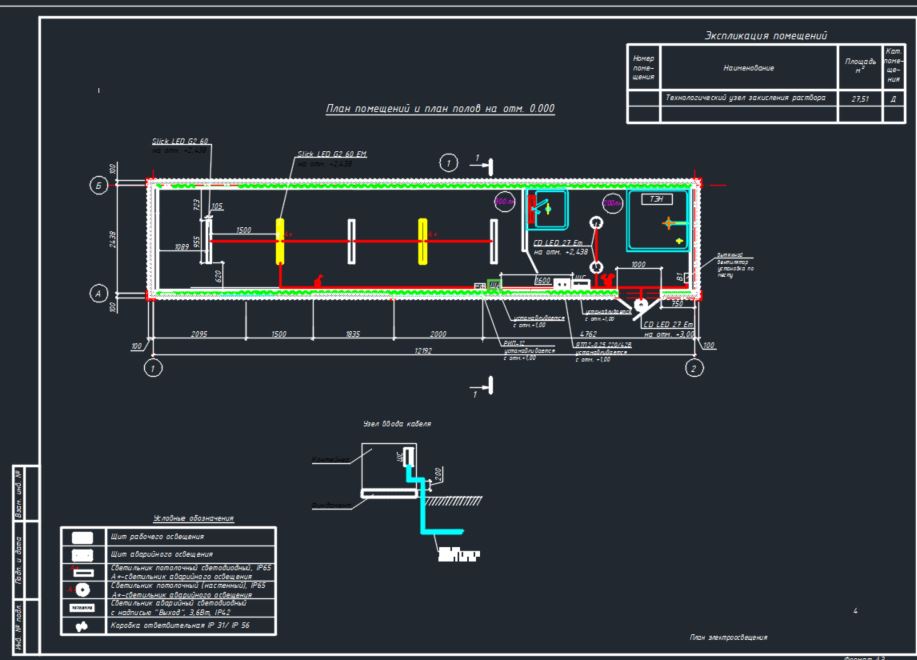

Электрическое освещение
Проектом предусмотрено рабочее, аварийное освещение (безопасности и эвакуационное).
Нормы минимальной освещенности помещений приняты по СП РК 2.04-104-2012 .
Напряжение рабочего освещения 220В. Групповые сети рабочего и аварийного освещения выполнены кабелем марки ВВГнг с медными жилами сечением 3х1,5мм по стенам и по потолкам в трубах ПВХ, не распространяющих горение. Управление освещением местное посредством выключателей. Выключатели установлены на высоте 1,15 метра от уровня чистого пола.

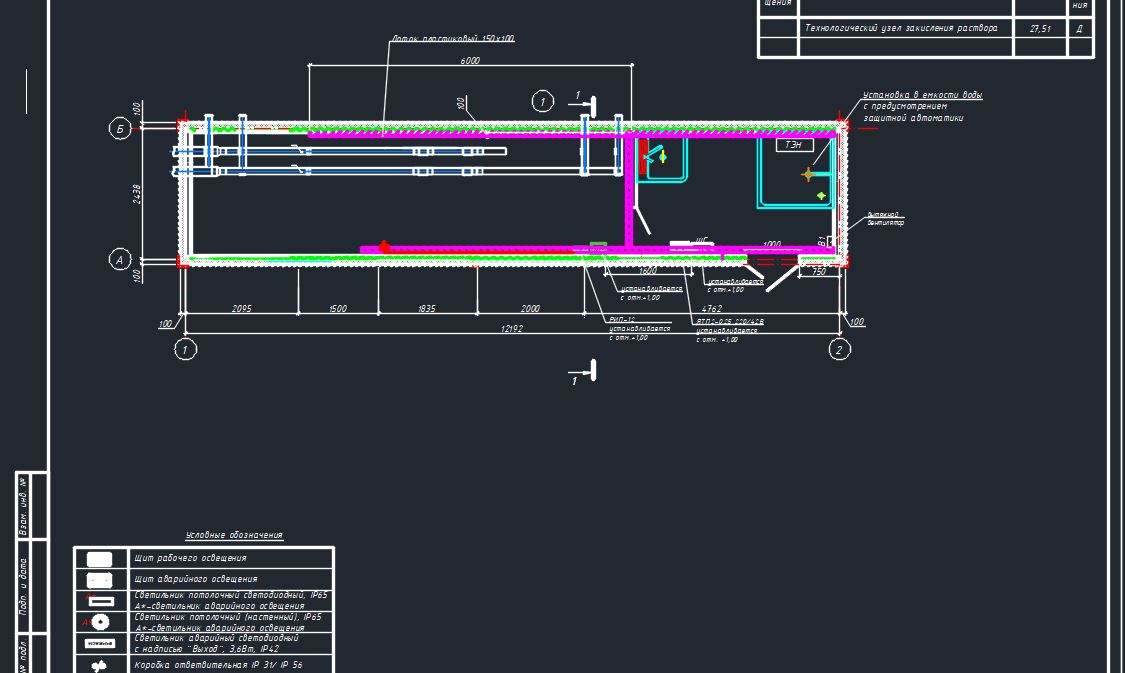

Силовое электрооборудование.

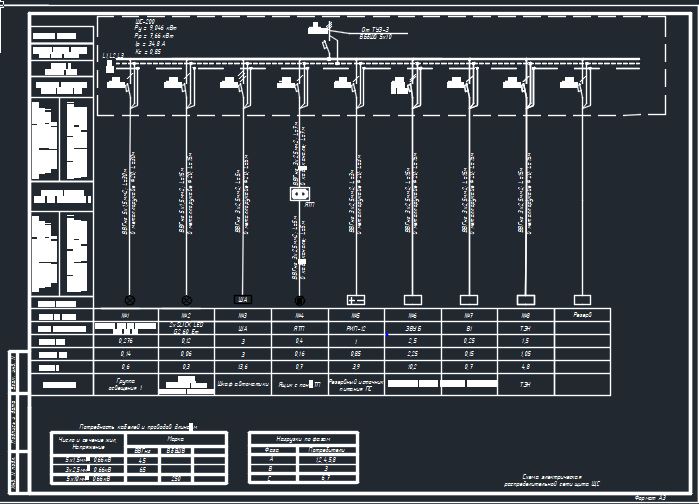

Силовое электрооборудование включает ЩС- проектируемый щит силовой распределительный.
Распределительные и групповые сети силового электрооборудования выполнены кабелями, не распространяющими горение с медными жилами различного сечения.
Все питающие и распределительные сети выполнены в соответствии с требованиями ПУЭ РК.
Трехфазная и однофазная сеть выполнены пяти- и трехпроводными - 3L+N+PE и L+N+PE.

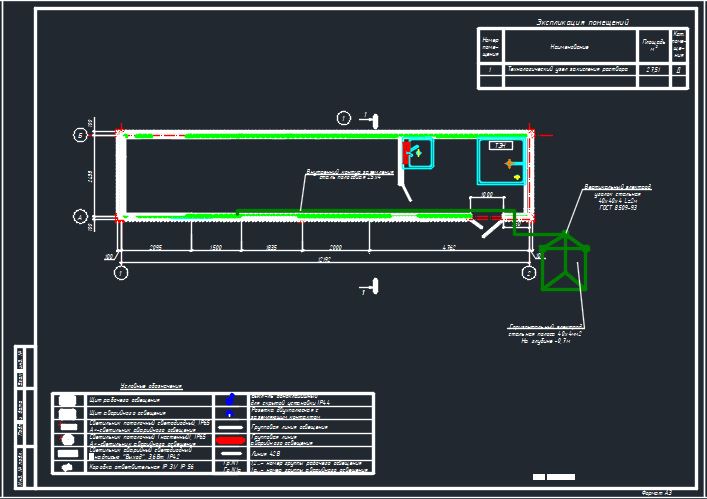

Защитное заземление
В качестве заземляющих устройств предусматривается заземляющие электроды и заземляющие проводники. Заземляющие электроды (круг.ст) предусматриваются d=16мм, длиной 3м в количестве 4шт. Заземляющие проводники прокладываются в траншее на глубине 0,7м и соединяются с заземляющими электродами. Заземляющие проводники выполнены из стальной полосы (4х40мм) соединяют вертикальные электроды между собой и защищаемое оборудование не менее чем в двух местах ответвления. Сопротивление растекания заземляющего устройства должно быть не более 4 Ом. После монтажа контура необходимо замерить сопротивление растеканию тока и при величине больше проектной, (4 Ом), забить дополнительные электроды, присоединенных к контуру.
