Мордовский госуниверситет, кафедра автоматизации технологических процессов, Проектирование технологии автоматизированного машиностроения, Разработка технологического процесса механической обработки детали, 2014

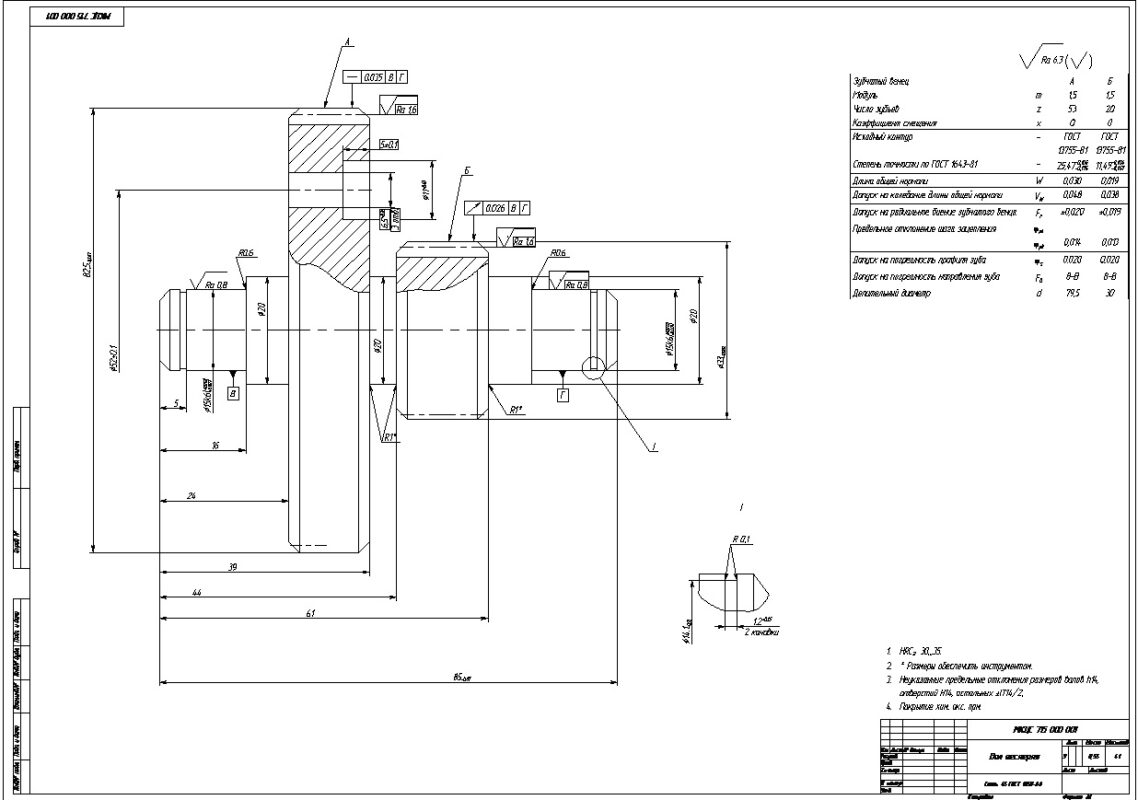

Деталь «Вал шестерня» представляет собой тело вращения.
«Вал шестерня» относится к классу «Валов» с зубчатым колесом выполненным заедино с валом, применяется в силовых и кинематических зубчатых передачах, служащих для передачи крутящего момента. Вал устанавливается, в подшипники он воспринимает осевые и радиальные (поперечные) силы, вызывающие изгиб. К валам предъявляются высокие требования, как по точности изготовления, так и по прочности, жесткости, устойчивости к колебаниям.
Деталь, рассматриваемая в данном дипломном проекте, изготовлена из материала сталь 45 по ГОСТ 4543-81.
Материал допускает применение высоко производительных режимов резания.
Химические свойства материала представлены в таблице 1.1 [1, с. 240.].
Физико-механические свойства материала, показаны в таблице 1.2 [1, с. 255.].
1 Разработка технологического процесса
1.1 Анализ служебного назначения детали
1.2 Анализ технологичности конструкции детали
1.3 Определение типа производства
1.4 Выбор метода получения заготовки и ее проектирования
1.4.1 Расчет заготовки
1.5 Выбор вида технологического процесса
1.6 Анализ заводского технологического процесса

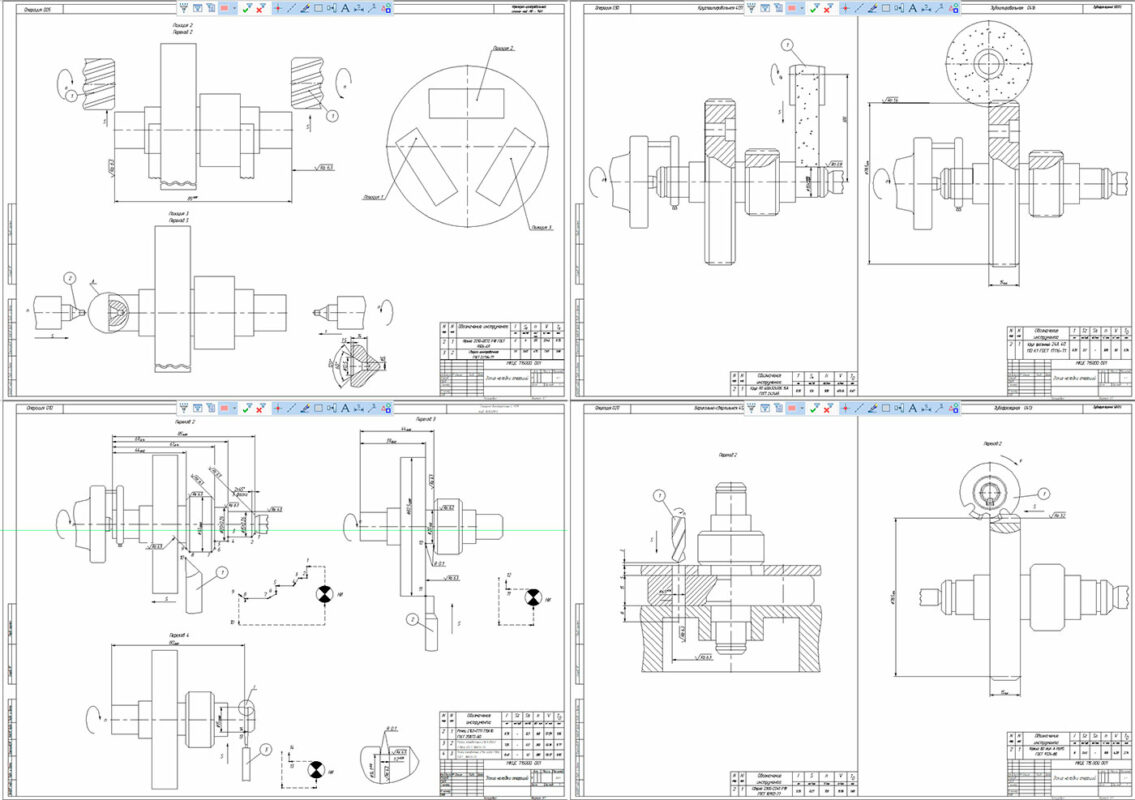

1.7 Составление технологического маршрута обработки
1.8 Выбор и обоснование технологических баз
1.9 Расчет припусков
1.10 Разработка технологических операций
1.10.1 Выбор типа оборудования
1.10.2 Выбор станочных приспособлений
1.10.3 Выбор вспомогательного и режущего инструмента
1.10.4 Выбор мерительного инструмента
1.11 Расчет режимов резания
1.12 Нормирование технологического процесса
