Наступательная противопехотная осколочная ручная граната ударно-дистанционного действия, индекс 7Г21. Разработанная в СССР и применяемая с 80х годов 20-го века.
Граната для ведения наступательного боя, имеет радиус поражения 15 метров. Особенностью является ударно-дистанционный запал (УДЗ), в случае сотрясения он снимается с боевого взвода.
Масса: 290 гр;
Механизм детонации запал УДЗ, время замедления от 3.2 до 4.2 секунд.
Выполнена 3D Сборка и входящие детали, модель для ознакомления с общим устройством и принципом работы.
- Главная -
- Чертежи -
- Оружие -
- Огнестрельное оружие -
- Противопехотная осколочная граната ударно-дистанционного действия (РГН)
Противопехотная осколочная граната ударно-дистанционного действия (РГН)
1
15
627
20
2
30
Сообщить о проблеме
Автор
VadimM1999
Дата
23.03.2023
Язык
Русский
Состав
3D Сборка, 3D Модели всех деталей
Софт
КОМПАС-3D 18.1
Как открыть?
Содержимое архива
-
РГН
-
Гильза датчика цели.m3d
-
Запал УДЗ.m3d
-
РГН.a3d
-
Порховой предохопнитель.m3d
-
Резьбовая часть.m3d
-
Предохранительное кольцо.m3d
-
Капсюль-детонатор.m3d
-
Жало ударника цели.m3d
-
Для резьбы.m3d
-
Корпус гранаты.m3d
-
Шплинт.m3d
-
Штифт.m3d
-
Груз инерционного механизма.m3d
-
Запал СБ.a3d
-
-
Рычаг.m3d
-
Ударник с жалом.m3d
-
РГН детали.jpg
-
Планка.m3d
-
Втулка датчика цели.m3d
-
Пружина.m3d
-
Колпачок.m3d
-
Пробка.m3d
-
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать
файлы
Еще чертежи и проекты по этой теме:
Задания с фриланса
v.bulatec
Mipoxa
Комментарии
2
Василий
Львов
07.05.2025 в 09:46
Ссылка на комменарий 386061

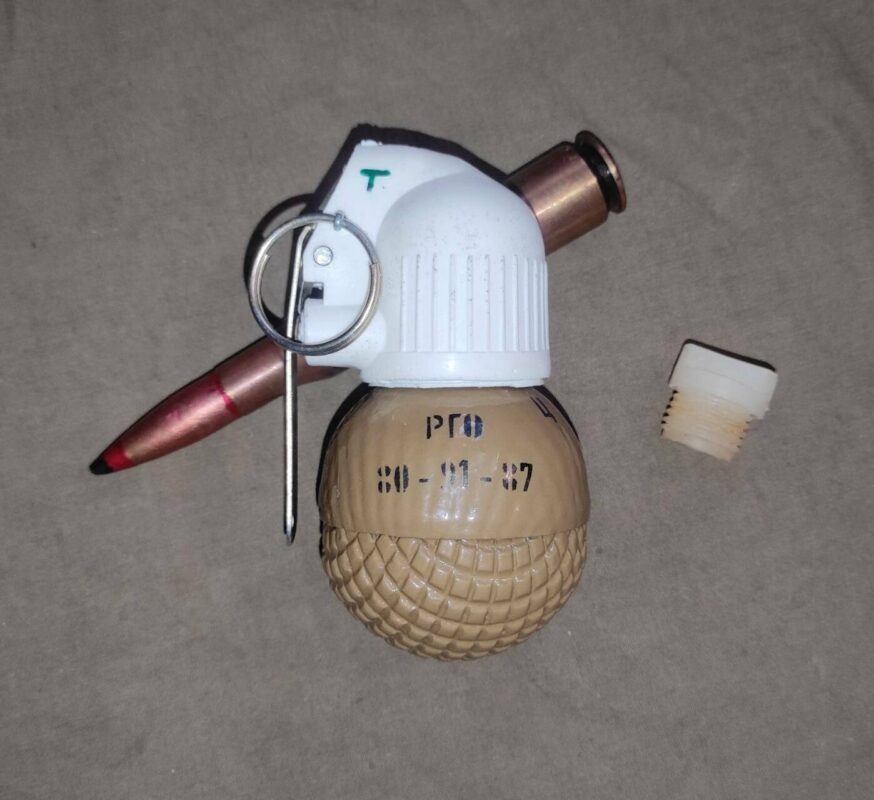

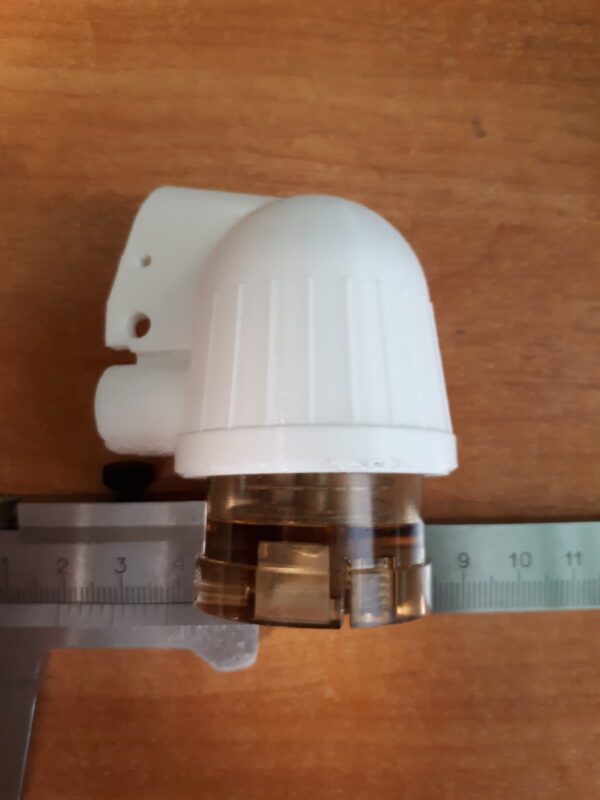

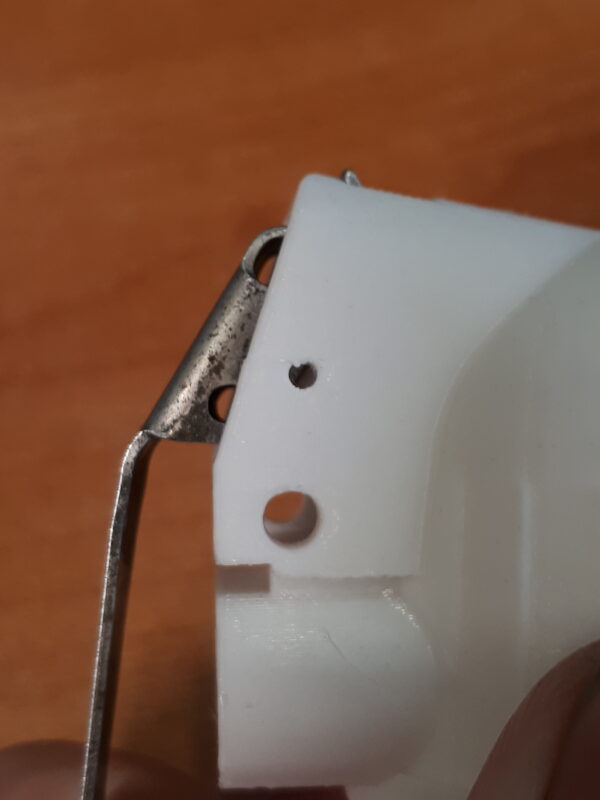

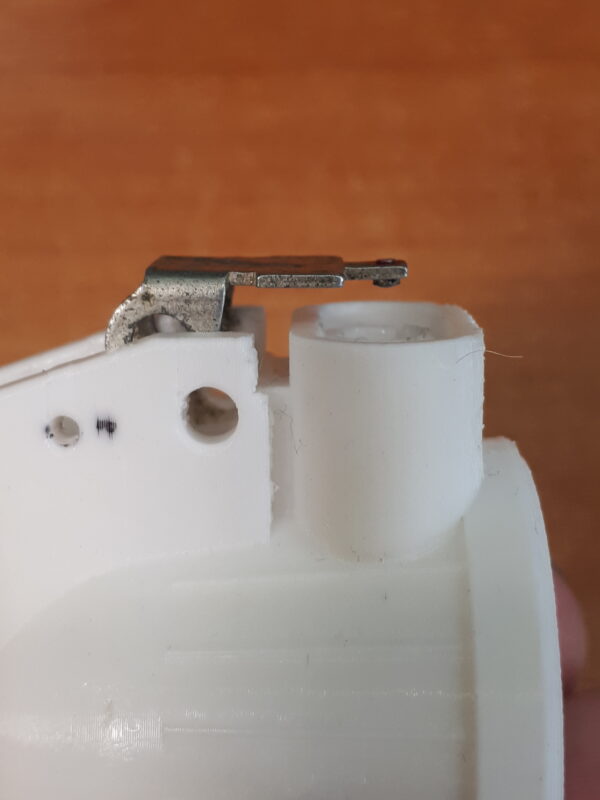

Подтверждаю, остальное тоже от балды ! Говорю только за 2 детали, корпус и нижнюю резьбовую часть.Диаметр резьбы на 3мм больше чем надо, хотя шаг верный (должно быть 19, а у модели 22). Почему вес корпус под конус, он должен быть прямой из за этого внутрянку не вставить. Общая высота тоже должна быть больше (выше) на 6мм. Внутренний диаметр так же мал. Отсутствует ступенька и стопор от вращения внутри. Отверстия под чеку и втулку накольника смещены. Ниша под спусковой рычаг узкая, не хватает 0,5 мм. Готов связаться с автором для исправления модели
Yuri
Poroykov
17.11.2024 в 11:56
Ссылка на комменарий 379299
Все красиво, но резьба не соответствует, интересно, а остальное тоже от балды?
