Что означает размер «1 TYP» на чертеже

Question

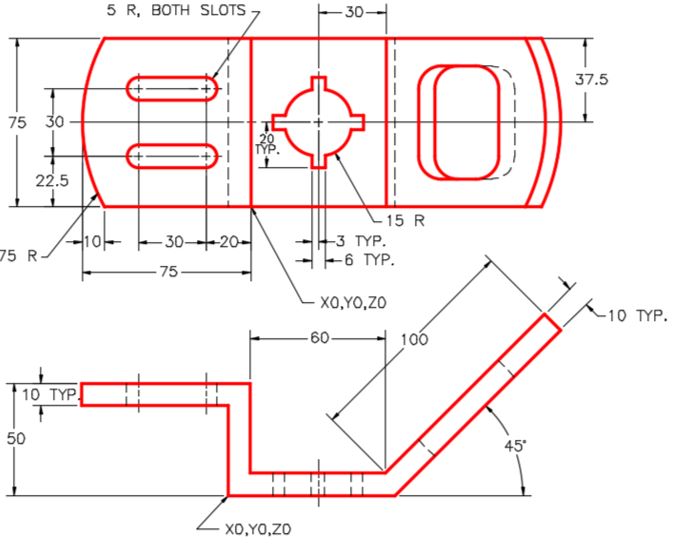

Что означают размеры 1 TYP, 2 TYP, и т.п. на чертежах?

Answer 1

Typ, typical - типовой, для всех подобных мест и пр....
5 отв. пишут 5 pcs. (pieces) - штук, экземпляров.
Как правило 5 pcs. (pieces) пишут редко.
Для фасок, отверстий и подобных размеров используют фразу типа 2х45° TYP.5 или Ø10 TYP.5 или R2 TYP.5
Для сварных швов - 5 PLACES (мест)

Нравится 1

Answer 2

tigrilo

Могу дополнить предыдущий ответ, посмотрите стандарт ASME (2007), Y14.38–2007: Abbreviations and acronyms for use on drawings and related documents. TYP означает другие такие же элементы имеют ту же характеристику. Например, если на чертеже показаны 5 отверстий и только одно из них имеет размер с «TYP», это означает остальные отверстия имеют тот же диаметр. Данное обозначение больше не используется, его заменили в стандарте Y14.5 на «5X» или «10X».

Нравится 2
